Номер по Госреестру СИ: 91977-24
91977-24 Трансформаторы тока измерительные
(LZZBJ9-10)
Назначение средства измерений:
Трансформаторы тока измерительные LZZBJ9-10 (далее - трансформаторы) предназначены для преобразований переменного тока первичной обмотки в переменный ток вторичной обмотки для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Общие сведения
Дата публикации - 26.04.2024
Срок свидетельства - 24.04.2029
Номер записи - 193837
ID в реестре СИ - 1416054
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, LZZBJ9-10A2C2G, LZZBJ9-10,
Производитель
Изготовитель - Dalian North Instrument Transformer Group Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 413
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 96
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1084 от 2024.04.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока измерительные (LZZBJ9-10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian North Instrument Transformer Group Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91977-24 24.04.2029 |
Трансформаторы тока измерительные, LZZBJ9-10 Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
91978-24 24.04.2029 |
Трансформаторы напряжения, JDZX9-10 Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
93883-24 22.11.2029 |
Трансформаторы тока, CGIS Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93884-24 22.11.2029 |
Трансформаторы тока нулевой последовательности, LJM-2 Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93885-24 22.11.2029 |
Трансформаторы тока, LMZB3-10G Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
93886-24 22.11.2029 |
Трансформаторы напряжения, JDZXF Dalian North Instrument Transformer Group Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Трансформаторы тока измерительные (LZZBJ9-10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 12 | 12 | 0 | 0 | 12 | 12 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 401 | 281 | 401 | 0 | 0 | 401 | 401 | 0 |
Стоимость поверки Трансформаторы тока измерительные (LZZBJ9-10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока измерительные LZZBJ9-10. Стандарт предприятия.
Правообладатель
Dalian North Instrument Transformer Group Co., Ltd, Китай
Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689
Изготовитель
Dalian North Instrument Transformer Group Co., Ltd, Китай
Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China
Телефон: +(0411) 83148689
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2 лит. А, помещ. I
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Dalian North Instrument Transformer Group Co., Ltd, Китай
Адрес: Fengrong Industrial Park, Pulandian City, Dalian, Liaoning Province, China Телефон: +(0411) 83148689
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - опорные, по виду изоляции - с литой изоляцией.
Трансформаторы состоят из магнитопровода с несколькими вторичными обмотками, залитыми эпоксидной смолой. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстьями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов. Крышка, закрывающая зажимы, пломбируется.
Крепление трансформаторов осуществляется с помощью четырех болтов. Заземляющий зажим М8 находится на опорной плите трансформаторов.
Расшифровка условного обозначения трансформаторов представлена на рисунке 1:
|
| L | Z | Z | B | J |
1 9 1-10 | |||||
|
Номинальное напряжение | ||||||
|
Номер конструктивного исполнения | ||||||
|
Усиленный | ||||||
|
С защитной обмоткой | ||||||
|
С литой изоляцией | ||||||
|
Опорного типа | ||||||
|
Трансформатор тока | ||||||
Рисунок 1 - Структурная схема условного обозначения трансформатора
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на боковую сторону трансформаторов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки.

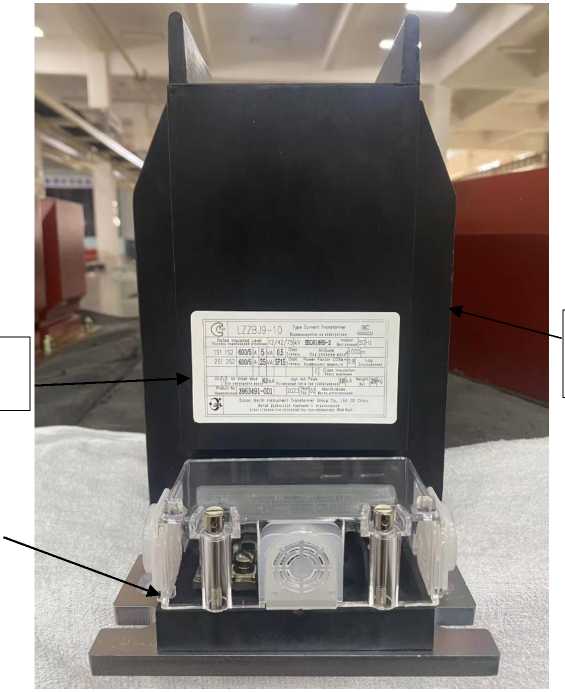

Общий вид трансформаторов, место нанесения знака поверки, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 2.
