Номер по Госреестру СИ: 91967-24
91967-24 Комплекты задатчиков давления
(КЗД-02)
Назначение средства измерений:
Комплекты задатчиков давления КЗД-02 (далее - комплект КЗД-02) предназначены для воспроизведения, хранения и передачи дискретных значений внутриглазного давления (далее -ВГД) 5,0; 20,0; 40,0 и 60,0 мм рт.ст. при проведении поверки, калибровки, испытаний тонометров внутриглазного давления.
Внешний вид.
Комплекты задатчиков давления
Рисунок № 1
Внешний вид.
Комплекты задатчиков давления
Рисунок № 2
Общие сведения
Дата публикации - 25.04.2024
Срок свидетельства - 24.04.2029
Номер записи - 193827
ID в реестре СИ - 1416044
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1084 от 2024.04.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплекты задатчиков давления (КЗД-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
17909-08 23.10.2029 |
Тонометры внутриглазного давления через веко цифровые портативные, ТГДц-01 "ПРА" Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
85975-22 01.07.2027 |
Комплекты задатчиков давления, КЗД-01 Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
91967-24 24.04.2029 |
Комплекты задатчиков давления, КЗД-02 Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
|
94646-25 14.02.2030 |
Тонометры внутриглазного давления через веко цифровые портативные, ТГДц-02 Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ") (РОССИЯ г. Рязань) |
ОТ МП |
1 год |
Кто поверяет Комплекты задатчиков давления (КЗД-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Комплекты задатчиков давления (КЗД-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на этикетку методом цифровой лазерной печати, которая наклеивается на футляр, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе АЕРМ.404711.001РЭ «Комплект задатчиков давления КЗД-02. Руководство по эксплуатации» Раздел 2.3 «Использование комплекта по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам задатчиков давления КЗД-02
АЕРМ.404711.001ТУ «Комплект задатчиков давления КЗД-02. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Рамед» (ООО «Рамед»)
Юридический адрес: 390013, Рязанская обл., г. Рязань, пр-кт Первомайский, д. 45, кв. 6 Телефон: 8 (910) 611-46-80
E-mail: 1110@mail.ru
Изготовитель
Акционерное общество «Государственный Рязанский приборный завод» (АО «ГРПЗ») ИНН 6234098539
Адрес: 390000, Рязанская обл., г. Рязань, ул. Семинарская, д. 32
Телефон: 8 (4912) 55-22-22; факс: 8(4912) 21-61-47
E-mail: zavod@grpz.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: 437-56-33, факс: 437-31-47
Web-сайт: www.vniiofi.ru
Е-mail: vniiofi@vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «Рамед» (ООО «Рамед»)
Юридический адрес: 390013, Рязанская обл., г. Рязань, пр-кт Первомайский, д. 45, кв. 6 Телефон: 8 (910) 611-46-80
E-mail: 1110@mail.ru
Комплект КЗД-02 применяется при проведении поверки, калибровки, испытаний тонометров внутриглазного давления, принцип действия которых основан на косвенном измерении механической жесткости, имитирующей упругие свойства глаза, в том числе тонометров внутриглазного давления через веко цифровым портативным ТГДц-02.
Принцип действия задатчиков давления, входящих в состав комплекта КЗД-02 основан на создании давления упругостью пружины, сжатой нормированной силой.
Комплект КЗД-02 состоит из четырех задатчиков давления с индексами «1», «2», «3», «4», соответствующим значениям давления 5,0; 20,0; 40,0 и 60,0 мм рт. ст. соответственно.
Щетка, входящая в состав комплекта КЗД-02, предназначена для профилактической очистки штатива.
Все составные части комплекта КЗД-02 помещены в футляр (смотри рисунок 2б).
Общий вид задатчиков давления и комплекта КЗД-02 в сборе представлены на рисунках 1, 2. Пломбировка задатчиков давления осуществляется методом фиксации наклейки, которая предотвращает доступ к винту, с помощью которого осуществляется регулировка пружины задатчика давления.

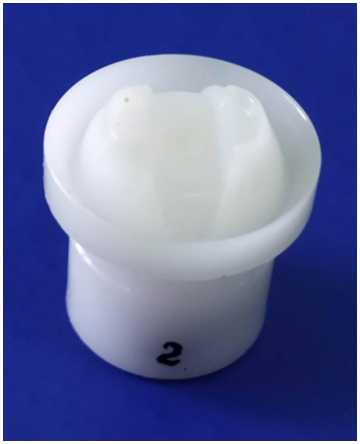

Рисунок 1 - Общий вид задатчика давления из комплекта КЗД-02
а) б)

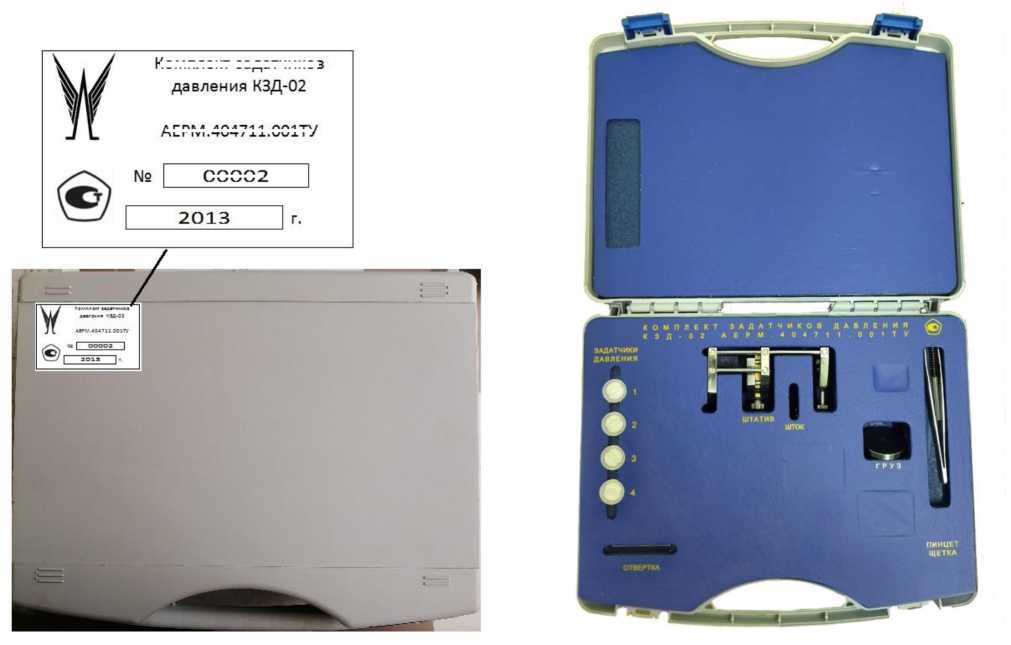

Рисунок 2 - Комплект задатчиков давления КЗД-02
а) маркировка комплекта КЗД-02 б) общий вид комплекта КЗД-02 в сборе
Маркировка комплекта КЗД-02 содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа комплекта, заводской номер, год выпуска, знак утверждения типа средств измерений, обозначение технических условий (смотри рисунок 2а).
Маркировка комплекта КЗД-02 наносится на этикетку, выполненную на самоклеящейся пластиковой пленке, методом цифровой лазерной печати. Затем этикетка наклеивается на основание корпуса футляра.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Комплект задатчиков давления: |
КЗД-02 |
1 шт. |
|
Задатчик давления с индексом «1» |
АЕРМ.404711.002-01 |
1 шт. |
|
Задатчик давления с индексом «2» |
АЕРМ.404711.002-02 |
1 шт. |
|
Задатчик давления с индексом «3» |
АЕРМ.404711.002-03 |
1 шт. |
|
Задатчик давления с индексом «4» |
АЕРМ.404711.002-04 |
1 шт. |
|
Штатив |
АЕРМ.301233.001 |
1 шт. |
|
груз |
АЕРМ.711142.003 |
1 шт. |
|
Шток |
АЕРМ.716113.001 |
1 шт. |
|
Отвертка |
АЕРМ.741141.001 |
1 шт. |
|
Пинцет анатомический ПА 120х1,5 |
ТУ9435-296-07610776-2011 |
1 шт. |
|
Щетка |
БИРМ.332517.002 |
1 шт. |
|
Футляр |
АЕРМ.323366.001 |
1 шт. |
|
Руководство по эксплуатации |
АЕРМ.404711.001РЭ |
1 экз. |
|
Упаковка |
АЕРМ.305646.001 |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения ВГД задатчиков давления, мм рт. ст.: с индексом «1» |
5,0 |
|
с индексом «2» |
20,0 |
|
с индексом «3» |
40,0 |
|
с индексом «4» |
60,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения номинальных значений ВГД, мм рт. ст.: с индексом «1» |
±1,7 |
|
с индексом «2» |
±1,9 |
|
с индексом «3» |
±2,0 |
|
с индексом «4» |
±2,0 |
|
Диапазон воспроизведения ВГД, мм рт. ст. |
от 5,0 до 60,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры футляра, мм, не более |
340,0x275,5x85,5 |
|
Масса комплекта КЗД-02 в футляре, кг, не более |
2,7 |
|
Условия эксплуатации:
|
от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
