Сведения о средстве измерений: 91956-24 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 91956-24
91956-24 Трансформаторы напряжения емкостные
(VCU)

Назначение средства измерений:
Трансформаторы напряжения емкостные VCU (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 24.04.2024
Срок свидетельства -
Номер записи - 193821
ID в реестре СИ - 1416018
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

VCU-525, -,

Производитель

Изготовитель - Фирма "Koncar - Electrical Industry Inc."
Страна - ХОРВАТИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)

№1079 от 2024.04.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения емкостные (VCU)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Koncar - Electrical Industry Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73052-18

Трансформаторы напряжения, VCU-525
Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ )
ОТ
МП
4 года
89210-23

Трансформаторы напряжения емкостные, VCU-245
Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ )
ОТ
МП
4 года
89834-23

Трансформаторы напряжения емкостные, VCU-123
Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ )
ОТ
МП
4 года
91956-24

Трансформаторы напряжения емкостные, VCU
Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ )
ОТ
МП
4 года
93408-24

Трансформаторы напряжения емкостные, VCU-123
Фирма "Koncar - Electrical Industry Inc." (ХОРВАТИЯ )
ОТ
МП
4 года

Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.

Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.

В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.

Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (VCU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСЕРВИС"
(RA.RU.311269)
  • VCU-525
  • 18 0 18 0 18 0 18
    ООО "ЭНЕРГО СТРОЙ СЕРВИС+"
    (RA.RU.313731)
  • -
  • 12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы напряжения емкостные (VCU)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/\3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «Koncar - Electrical Industry Inc.», Хорватия

    Юридический адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia

    Изготовитель


    Фирма «Koncar - Electrical Industry Inc.», Хорватия
    Адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Фирма «Koncar - Electrical Industry Inc.», Хорватия
    Юридический адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia

    Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостный делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из композитного материала, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа. Каждый трансформатор напряжения оснащен внешним высокочастотным зажимом, расположенным на проходном изоляторе, на баке электромагнитного устройства.

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.

    К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций VCU-245 У1, VCU-245 и VCU-525, которые отличаются друг от друга значениями номинального напряжения и номинальной мощностью вторичных обмоток.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные модификации VCU-245 У1 зав. № 774680, 774681, 774682, 774683, 774684, 774685, модификации VCU-245 зав. № 24500008, 24500009, 24500010, 24500011, 24500012, 24500013 и модификации VCU-525 зав. № 886920, 886921, 886922, 886923, 886924, 886925, 886926, 886927, 886928, 886929, 886930, 886931, 24900008, 24900009, 24900010, 24900011, 24900012, 24900013.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

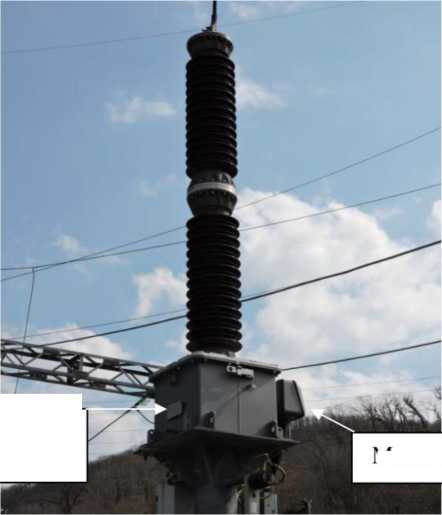

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения емкостные (VCU), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения емкостный

    VCU-245 У1; VCU-245; VCU-525

    1 шт.

    Паспорт

    VCU-245 У1; VCU-245; VCU-525

    1 экз.


    Таблица 1.1 - Метрологические характеристики VCU-245 У1

    Наименование характеристики

    Значение для заводских номеров

    774680, 774681, 774682,

    774683, 774684, 774685

    Вторичная обмотка

    a1-x1

    a2-x2

    Номинальное напряжение первичной обмотки и1ном, кВ

    220/\3

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    200

    100

    Таблица 1.2 - Метрологические характеристики VCU-245

    Наименование характеристики

    Значение для заводских номеров

    24500008, 24500009, 24500010,

    24500011, 24500012, 24500013

    Вторичная обмотка

    a1-x1

    a2-x2

    Номинальное напряжение первичной обмотки и1ном, кВ

    220/\3

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    200

    100

    Таблица 1.3 - Метрологические характеристики VCU-525

    Наименование характеристики

    Значение для заводских номеров

    886920,886921, 886922, 886923, 886924, 886925, 886926, 886927, 886928, 886929, 886930, 886931, 24900008, 24900009, 24900010, 24900011, 24900012, 24900013

    Вторичная обмотка

    a1-x1

    a2-x2

    Номинальное напряжение первичной обмотки и1ном, кВ

    500/\3

    500/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    400

    100

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
