Номер по Госреестру СИ: 91919-24
91919-24 Резервуары (танки) стальные прямоугольные несамоходного наливного судна "Наливная-2406"
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные прямоугольные несамоходного наливного судна «Наливная-2406» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные прямоугольные несамоходного наливного судна "Наливная-2406"
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные прямоугольные несамоходного наливного судна "Наливная-2406"
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОткрытое акционерное общество «Судостроительно-судоремонтный завод имени
III Интернационала» (ОАО «ССРЗ им. III Интернационала»)
ИНН 3018002413
Юридический адрес: 414018, Астраханская обл., г. Астрахань, ул. Адмирала Нахимова, стр. 60
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 12, 13, 14, 22, 23, 24, 32, 33, 34, 42, 43, 44, 52, 53, 54. Танки расположены на несамоходном наливном судне «Наливная-2406» проекта 81770.

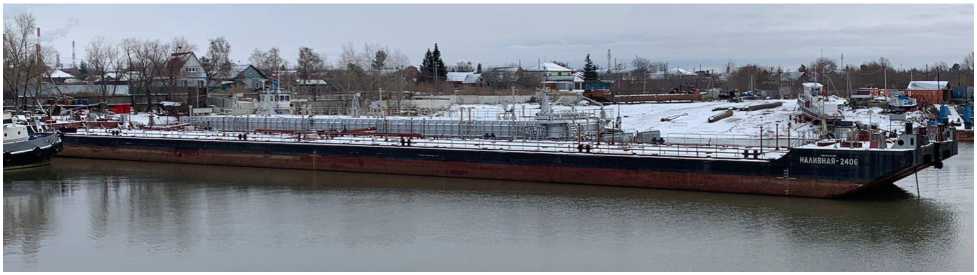

Общий вид несамоходного наливного судна «Наливная-2406» представлен на рисунке 1.
Р и с уно к 1 - Общий вид несамоходного наливного судна «Наливная-2406»

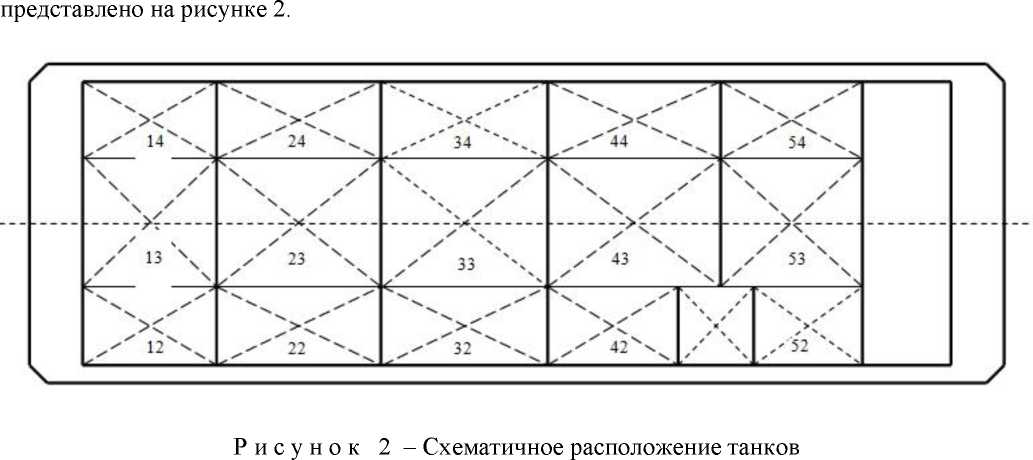

Схематичное расположение танков на несамоходном наливном судне«Наливная-2406» представлено на рисунке 2.
>.ж |
24 |
Чс' Ж' 34 \ |
'*’•*» X"" 'X X |
«, л X s X X X X* X х* X' X Ж 54 Ж X X | |||
ж /13 \ |
С-------------------/ X Z х z X Z X Z X Z --------х------- Z X Z X Z *> 2 X z 23 х Z X z s |
\--------------Z * ✓ '% ✓ Ж 7 ______-S-...... z Ч z * Zz 33 Чч г 4 |
X/ X \ |
ч / X Z X Z X Z X Z XZ ------z$_------ Z X Z <2 X z 53 x Z X / X | |||
Ж/ /X, |
>< |
ж |
Ч Z ч / ч z ч Z N Z ч z ч z ч ✓ ч |
Чч ж 44 <■" :< Z57 4 z bi Li |
Рисунок 2- Схематичное расположение танков
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения заводского номера
Р и с уно к 3 - Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Таблица 1- Метрологические характеристики
Наименование характеристики |
Значение, для танка № | |||||
52, 54 |
12, 14, 42 |
22, 24, 32, 34, 44 |
53 |
13 |
23, 33, 43 | |
Диапазон вместимости, м3 |
от 5 до 50 |
от 5 до 100 |
от 5 до 115 |
от 5 до 120 |
от 5 до 215 |
от 5 до 245 |
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % |
± 0,30 |
± 0,25 |
Таблица 2- Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от + 5 до + 35 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
40 |
