Номер по Госреестру СИ: 91917-24
91917-24 LCR-метры
(VERDO LH2300)
Назначение средства измерений:
LCR-метры VERDO LH2300 (далее по тексту - приборы) предназначены для измерений электрической емкости и электрического сопротивления постоянного и переменного тока, индуктивности, тангенса угла диэлектрических потерь, добротности и угла фазового сдвига.
Внешний вид.
LCR-метры
Рисунок № 1
Общие сведения
Дата публикации - 20.04.2024
Срок свидетельства - 18.04.2029
Номер записи - 193791
ID в реестре СИ - 1415936
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VERDO LH2304, VERDO LH2303, VERDO LH2300,
Производитель
Изготовитель - Changzhou Tonghui Electronic Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 35
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1048 от 2024.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: LCR-метры (VERDO LH2300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Changzhou Tonghui Electronic Co. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91917-24 18.04.2029 |
LCR-метры, VERDO LH2300 Changzhou Tonghui Electronic Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92197-24 27.05.2029 |
Мультиметры цифровые, ТН Changzhou Tonghui Electronic Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет LCR-метры (VERDO LH2300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ПРИСТ" (RA.RU.312058) | 35 | 35 | 34 | 1 | 0 | 35 | 34 | 1 |
Стоимость поверки LCR-метры (VERDO LH2300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО) для обеспечения нормального функционирования, обработки и отображения измерительной информации.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик приборов.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
VERDO LH2301 |
VERDO LH2302 |
VERDO LH2303 |
VERDO LH2304 | |
|
Идентификационное наименование ПО |
2301 |
2302 |
2303 |
2304 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.7.21 |
не ниже 2.7.21 |
не ниже 4.3.22 |
не ниже 4.3.22 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель приборов методом офсетной печати или другим способом, не ухудшающим качества, а также титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Краткое руководство пользователя» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.371-80 Государственная система обеспечения единства измерений.
Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
ГОСТ Р 8.732-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений индуктивности;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ES-LH2300-01G. Стандарт предприятия LCR-метры VERDO LH2300 VERDO LH2301, VERDO LH2302, VERDO LH2303, VERDO LH2304 Changzhou Tonghui Electronic Co. Ltd.
ПравообладательChangzhou Tonghui Electronic Co. Ltd., Китай
Адрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 519 85195566
E-mail: sales@tonghui.com.cn
Web-сайт: tonghui.com.cn
Изготовитель
Changzhou Tonghui Electronic Co. Ltd., КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 519 85195566
E-mail: sales@tonghui.com.cn
Web-сайт: tonghui.com.cn
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Changzhou Tonghui Electronic Co. Ltd., КитайАдрес: No.1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu, China
Телефон: +86 519 85195566
E-mail: sales@tonghui.com.cn
Web-сайт: tonghui.com.cn
Приборы выполнены на основе встроенного микроконтроллера, аналого-цифрового преобразователя и аналоговых схем измерений. На передней панели расположен жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. На боковых панелях располагаются разъемы для подключения кабеля питания и интерфейса USB. Конструкция приборов рассчитана на их эксплуатацию в промышленных и лабораторных условиях.
Принцип действия основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением измеряемых величин на основании вносимых изменений в тестовый сигнал объектом измерения.
К данному типу средства измерений относятся следующие исполнения: VERDO LH2301, VERDO LH2302, VERDO LH2303, VERDO LH2304, которые отличаются верхней границей диапазона рабочих частот и возможностью измерения сопротивления постоянного тока (VERDO LH2303, VERDO LH2304).
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на заднюю панель средства измерений при помощи наклейки.

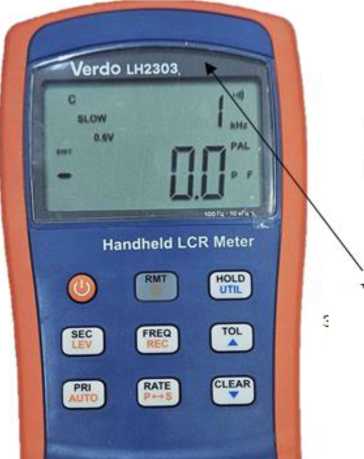

Общий вид приборов представлен на рисунке 1.
A DISCHARGE CAPACITOR BEFORE TESTING
Неот—| [—Lror—) (-GUABO-j
L-Нсия—* '—Leun—1 чД О
GUARD
Handheld LCR Meter
Место нанесения серийного номера
Место нанесения знака утверждения типа
o»v
Рисунок 1 - Общий вид приборов и место нанесения серийного номера Пломбирование приборов не предусмотрено.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
LCR-метр |
VERDO LH2301, VERDO LH2302, VERDO LH2303, VERDO LH2304 |
1 шт. |
|
Короткие провода со штекерами и зажимами типа «крокодил» |
- |
2 шт. |
|
5-ти проводной измерительный кабель с зажимами Кельвина |
- |
1 шт. |
|
Пинцет-адаптер для SMD компонентов |
- |
1 шт. |
|
Сетевой адаптер DC 12 В, 150 мА |
- |
1 шт. |
|
Батарея 9 В типа «Крона» (для VERDO LH2301) |
- |
1 шт. |
|
Аккумулятор типа LH-200H7C, Ni-MH, 200 мАч (для VERDO LH2302, VERDO LH2303, VERDO LH2304) |
- |
1 шт. |
|
Кабель mini-USB |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Измеряемые параметры:
- первичные:
-
- R - электрическое сопротивление переменного тока;
-
- C - электрическая емкость;
-
- L - индуктивность;
-
- RDC - электрическое сопротивление постоянного тока;
- вторичные:
-
- Z - полное электрическое сопротивление (импеданс) переменного тока;
-
- D - тангенс угла диэлектрических потерь;
-
- Q - добротность;
-
- 0 - угол фазового сдвига.
Таблица 2 - Режим измерений электрической емкости и тангенса угла диэлектрических потерь
|
Частота испытательного сигнала |
Верхний предел под-диапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
Эквивалентная схема измерений | ||
|
Пределы допускаемой абсолютной погрешности измерений | ||||||
|
С |
D* |
С |
D* | |||
|
100, 120 Гц |
20 мФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- |
|
4 мФ |
±(0,1-Сх+0,0003) мФ |
±0,01 |
±(0,1-Сх+0,0003) мФ |
±0,0100 |
последовательная | |
|
400 мкФ |
±(0,015-Сх+0,02) мкФ |
±0,0035 |
±(0,015<х+0,02) мкФ |
±0,0035 |
последовательная | |
|
40 мкФ |
±(0,01-СХ+0,002) мкФ |
±0,0025 |
±(0,01-Сх+0,002) мкФ |
±0,0025 |
последовательная | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ |
±0,0025 |
±(0,01-СХ+0,0002) мкФ |
±0,0025 |
последовательная или параллельная | |
|
400 нФ |
±(0,0025-СХ+0,02) нФ |
±0,0025 |
±(0,001-СХ+0,02) нФ |
±0,0010 |
параллельная | |
|
40 нФ |
±(0,0035-Сх+0,003) нФ |
±0,0035 |
±(0,0035-СХ+0,003) нФ |
±0,0010 |
параллельная | |
|
4 нФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
1 кГц |
1000 мкФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- |
|
400 мкФ |
±(0,015-Сх+0,03) мкФ |
±0,01 |
±(0,015-СХ+0,03) мкФ |
±0,01 |
последовательная | |
|
40 мкФ |
±(0,01-СХ+0,002) мкФ |
±0,0035 |
±(0,01-Сх+0,002) мкФ |
±0,0035 |
последовательная | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ |
±0,0025 |
±(0,01-СХ+0,0002) мкФ |
±0,0025 |
последовательная | |
|
Частота испытательного сигнала |
Верхний предел под-диапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
Эквивалентная схема измерений | ||
|
Пределы допускаемой абсолютной погрешности измерений | ||||||
|
С |
D* |
С |
D* | |||
|
1 кГц |
400 нФ |
±(0,0025-Сх+0,02) нФ |
±0,0025 |
±(0,00ГСх+0,02) нФ |
±0,0010 |
последовательная или параллельная |
|
40 нФ |
±(0,0025-Сх+0,002) нФ |
±0,0025 |
±(0,001-Сх+0,002) нФ |
±0,0010 |
параллельная | |
|
4 нФ |
±(0,035-Сх+0,0003) нФ |
±0,0035 |
±(0,035^Сх+0,0003) нФ |
±0,0035 |
параллельная | |
|
400 пФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
10 кГц |
100 мкФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- |
|
40 мкФ |
±(0,01-Сх+0,003) мкФ |
±0,015 |
±(0,01-Сх+0,003) мкФ |
±0,015 |
последовательная | |
|
4 мкФ |
±(0,01-Сх+0,0002) мкФ |
±0,0035 |
±(0,01-Сх+0,0002) мкФ |
±0,0035 |
последовательная | |
|
400 нФ |
±(0,0025-Сх+0,02) нФ |
±0,0025 |
±(0,001-Сх+0,02) нФ |
±0,0010 |
последовательная | |
|
40 нФ |
±(0,0025-Сх+0,002) нФ |
±0,0025 |
±(0,001-Сх+0,002) нФ |
±0,0010 |
последовательная или параллельная | |
|
4 нФ |
±(0,0025-Сх+0,0002) нФ |
±0,0025 |
±(0,001-Сх+0,0002) нФ |
±0,0010 |
параллельная | |
|
400 пФ |
±(0,0035-Сх+0,03) нФ |
±0,0035 |
±(0,0035-Сх+0,03) нФ |
±0,0035 |
параллельная | |
|
40 пФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
100 кГц (только для LH2302 и LH2304) |
10 мкФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- |
|
4 мкФ |
±(0,025-Сх+0,001) мкФ |
±0,025 |
±(0,025^Сх+0,001) мкФ |
±0,025 |
последовательная | |
|
400 нФ |
±(0,008-Сх+0,05) нФ |
±0,008 |
±(0,008^Сх+0,05) нФ |
±0,008 |
последовательная | |
|
40 нФ |
±(0,005-Сх+0,002) нФ |
±0,005 |
±(0,005-Сх+0,002) нФ |
±0,005 |
последовательная | |
|
4 нФ |
±(0,005-Сх+0,0002) нФ |
±0,005 |
±(0,005^Сх+0,0002) нФ |
±0,005 |
последовательная или параллельная | |
|
400 пФ |
±(0,03-Сх+0,02) пФ |
±0,008 |
±(0,03-Сх+0,02) пФ |
±0,008 |
параллельная | |
|
40 пФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
4 пФ |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
* - погрешность измерений тангенса угла диэлектрических потерь De нормируется для D < 0,5 Сх - измеренное значение электрической емкости
Таблица 3 - Режим измерений индуктивности и добротности
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
Эквивалентная схема измерений | ||
|
Пределы допускаемой абсолютной погрешности измерений | ||||||
|
L |
D* |
L |
D* | |||
|
100, 120 Гц |
1000 Гн |
±(0,01-Ьх+0,3) Гн |
±0,01 |
±(0,01-L+0,3) Гн |
±0,01 |
последовательная |
|
400 Гн |
±(0,0035-^+0,02) Гн |
±0,035 |
±(0,0035Ъх+0,02) Гн |
±0,035 |
последовательная | |
|
40 Гн |
±(0,0025Ъх+0,002) Гн |
±0,0025 |
±(0,001-L+0,002) Гн |
±0,0010 |
последовательная | |
|
4 Гн |
±(0,0025Ъх+0,0002) Гн |
±0,0025 |
±(0,001-L+0,0002) Гн |
±0,0010 |
последовательная | |
|
400 мГн |
±(0,0025Ъх+0,02) мГн |
±0,0025 |
±(0,001-L+0,02) мГн |
±0,0010 |
последовательная | |
|
40 мГн |
±(0,0045Ъх+0,002) мГн |
±0,0045 |
±(0,0045Ъх+0,002) мГн |
±0,0045 |
последовательная | |
|
4 мГн |
±(0,014Ъх+0,005) мГн |
не нормируется |
±(0,014Ъх+0,005) мГн |
не нормируется |
последовательная | |
|
1 кГц |
100 Гн |
±(0,01-Ьх+0,03) Гн |
±0,01 |
±(0,01-L+0,03) Гн |
±0,01 |
последовательная |
|
40 Гн |
±(0,0035Ъх+0,002) Гн |
±0,0035 |
±(0,0035Ъх+0,002) Гн |
±0,0035 |
последовательная | |
|
4 Гн |
±(0,0025Ъх+0,0002) Гн |
±0,0025 |
±(0,001-L+0,0002) Гн |
±0,0010 |
последовательная | |
|
400 мГн |
±(0,0025Ъх+0,02) мГн |
±0,0025 |
±(0,001-L+0,02) мГн |
±0,0010 |
последовательная | |
|
40 мГн |
±(0,0025Ъх+0,002) мГн |
±0,0025 |
±(0,001-Ьх+0,002) мГн |
±0,0010 |
последовательная | |
|
4 мГн |
±(0,0045Ъх+0,0002) мГн |
±0,0045 |
±(0,0045Ъх+0,0002) мГн |
±0,0045 |
последовательная | |
|
400 мкГн |
±(0,014Ъх+0,5) мкГн |
не нормируется |
±(0,014Ъх+0,5) мкГн |
не нормируется |
последовательная | |
|
10 кГц |
1000 мГн |
±(0,008Ъх+0,03) мГн |
±0,008 |
±(0,008Ъх+0,03) мГн |
±0,008 |
параллельная |
|
400 мГн |
±(0,0035Ъх+0,02) мГн |
±0,0035 |
±(0,0035Ъх+0,02) мГн |
±0,0035 |
параллельная | |
|
40 мГн |
±(0,0025Ъх+0,002) мГн |
±0,0025 |
±(0,001-Ьх+0,002) мГн |
±0,0010 |
параллельная | |
|
4 мГн |
±(0,003Ъх+0,0002) мГн |
±0,003 |
±(0,003Ъх+0,0002) мГн |
±0,003 |
последовательная или параллельная | |
|
400 мкГн |
±(0,0045Ъх+0,02) мкГн |
±0,0045 |
±(0,0045Ъх+0,02) мкГн |
±0,0045 |
последовательная | |
|
40 мкГн |
±(0,014Ъх+0,05) мкГн |
не нормируется |
±(0,014Ъх+0,05) мкГн |
не нормируется |
последовательная | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
Эквивалентная схема измерений | ||
|
Пределы допускаемой абсолютной погрешности измерений | ||||||
|
L |
D* |
L |
D* | |||
|
100 кГц (только для LH2302 и LH2304) |
100 мГн |
±(0,012Ъх+0,05) мГн |
±0,012 |
±(0,012Ъх+0,05) мГн |
±0,012 |
параллельная |
|
40 мГн |
±(0,008Ъх+0,002) мГн |
±0,008 |
±(0,008Ъх+0,002) мГн |
±0,008 |
параллельная | |
|
4 мГн |
±(0,005Ъх+0,0002) мГн |
±0,005 |
±(0,005Ъх+0,0002) мГн |
±0,005 |
параллельная | |
|
400 мкГн |
±(0,005Ъх+0,02) мкГн |
±0,005 |
±(0,005Ъх+0,02) мкГн |
±0,005 |
последовательная или параллельная | |
|
40 мкГн |
±(0,008Ъх+0,005) мкГн |
±0,008 |
±(0,008Ъх+0,005) мкГн |
±0,008 |
последовательная | |
|
4 мкГн |
±(0,025Ъх+0,01) мкГн |
не нормируется |
±(0,025Ъх+0,01) мкГн |
не нормируется |
последовательная | |
* - погрешность измерений добротности Qe нормируется для Qx^De < 0,25 и вычисляется по формуле
Lx - измеренное значение индуктивности, Qx-- измеренное значение добротности
Таблица 4 - Режим измерений электрического сопротивления переменного тока R
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303,VERDO LH2304 |
Эквивалентная схема измерений |
|
Пределы допускаемой абсолютной погрешности измерений R | ||||
|
100, 120 Гц, 1, 10 кГц |
10 МОм |
±(0,03-^+0,005) МОм |
±(0,03-R+0,005) МОм |
параллельная |
|
4 МОм |
±(0,0125^+0,0003) МОм |
±(0,0125^+0,0003) МОм |
параллельная | |
|
400 кОм |
±(0,0035-R+0,02) кОм |
±(0,0035-R+0,02) кОм |
параллельная | |
|
40 кОм |
±(0,0025^+0,002) кОм |
±(0,001 • Rx+0,002) кОм |
параллельная | |
|
4 кОм |
±(0,0025^+0,0002) кОм |
±(0,001-Rx+0,0002) кОм |
последовательная или параллельная | |
|
400 Ом |
±(0,0025^+0,02) Ом |
±(0,001-Rx+0,02) Ом |
последовательная | |
|
40 Ом |
±(0,0035-R+0,002) Ом |
±(0,0035\Rx+0,002) Ом |
последовательная | |
|
4 Ом |
±(0,01-Rx+0,0003) Ом |
±(0,01-Rx+0,0003) Ом |
последовательная | |
|
0,4 Ом |
±(0,08-R+0,0005) Ом |
±(0,08-R+0,0005) Ом |
последовательная | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303,VERDO LH2304 |
Эквивалентная схема измерений |
|
Пределы допускаемой абсолютной погрешности измерений R | ||||
|
100 кГц (только для LH2302 и LH2304) |
10 МОм |
не нормируется |
не нормируется |
- |
|
4 МОм |
±(O,O8^Rx+0,001) МОм |
±(O,O8^Rx+0,001) МОм |
параллельная | |
|
400 кОм |
±(0,03^ Rx+0,05) кОм |
±(O,O3^ Rx+0,05) кОм |
параллельная | |
|
40 кОм |
±(O,OO8^Rx+0,002) кОм |
±(O,OO8^Rx+0,002) кОм |
параллельная | |
|
4 кОм |
±(O,OO5^Rx+0,0002) кОм |
±(O,OO5^Rx+0,0002) кОм |
последовательная или параллельная | |
|
400 Ом |
±(O,OO5^Rx+0,02) Ом |
±(O,OO5^Rx+0,02) Ом |
последовательная | |
|
40 Ом |
±(O,OO8^Rx+0,005) Ом |
±(O,OO8^Rx+0,005) Ом |
последовательная | |
|
4 Ом |
±(O,O25^Rx+0,001) Ом |
±(O,O25^Rx+0,001) Ом |
последовательная | |
|
0,4 Ом |
±(O,1-Rx+0,002) Ом |
±(O,1-Rx+0,002) Ом |
последовательная | |
|
Rx - измеренное значение электрического сопротивления переменного тока | ||||
Таблица 5 - Режим измерений импеданса и угла фазового сдвига
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
Эквивалентнаясхема измерений | ||
|
Пределы допускаемой абсолютной погрешности измерений | ||||||
|
Z |
0, ° |
Z |
0, ° | |||
|
100, 120 Гц, 1, 10 кГц |
10 МОм |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- |
|
4 МОм |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
400 кОм |
±(O,OO35^Zx+0,02) кОм |
±1,00 |
±(O,OO35^Zx+0,02) кОм |
±1,00 |
параллельная | |
|
40 кОм |
±(O,OO25^Zx+0,002) кОм |
±O,15 |
±(O,OObZx+0,002) кОм |
±O,10 |
параллельная | |
|
4 кОм |
±(O,OO25^Zx+0,0002) кОм |
±O,15 |
±(O,OO1-Zx+0,0002) кОм |
±O,10 |
последовательная или параллельная | |
|
400 Ом |
±(O,OO25^Zx+0,02) Ом |
±O,15 |
±(O,OO1^Zx+0,02) Ом |
±O,10 |
последовательная | |
|
40 Ом |
±(O,OO35^Zx+0,002) Ом |
±O,25 |
±(O,OO35^Zx+0,002) Ом |
±O,25 |
последовательная | |
|
4 Ом |
±(O,O1-Zx+0,0003) Ом |
±O,6 |
±(O,ObZx+0,0003) Ом |
±O,6 |
последовательная | |
|
0,4 Ом |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
Частота испытательного сигнала |
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
Эквивалентнаясхема измерений | ||
|
Пределы допускаемой абсолютной погрешности измерений | ||||||
|
Z |
О, ° |
Z |
0, ° | |||
|
100 кГц (только для LH2302 и LH2304) |
10 МОм |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- |
|
4 МОм |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
400 кОм |
±(0,012^+0,05) кОм |
±0,7 |
±(0,012^+0,05) кОм |
±0,7 |
параллельная | |
|
40 кОм |
±(0,008^Zx+0,002) кОм |
±0,5 |
±(0,008^Zx+0,002) кОм |
±0,5 |
параллельная | |
|
4 кОм |
±(0,005^+0,0002) кОм |
±0,3 |
±(0,005^+0,0002) кОм |
±0,3 |
последовательная или параллельная | |
|
400 Ом |
±(0,005^+0,02) Ом |
±0,3 |
±(0,005^+0,02) Ом |
±0,3 |
последовательная | |
|
40 Ом |
±(0,008^+0,005) Ом |
±0,5 |
±(0,008^+0,005) Ом |
±0,5 |
последовательная | |
|
4 Ом |
±(0,025^+0,0001) Ом |
±1,5 |
±(0,025^+0,0001) Ом |
±1,5 |
последовательная | |
|
0,4 Ом |
не нормируется |
не нормируется |
не нормируется |
не нормируется |
- | |
|
Zx - измеренное значение импеданса | ||||||
Таблица 6 - Режим измерений . электрического сопротивления постоянного тока DCR
|
Верхний предел поддиапазона измерений |
VERDO LH2301, VERDO LH2302 |
VERDO LH2303, VERDO LH2304 |
|
Пределы допускаемой абсолютной погрешности измерений | ||
|
20 МОм |
±(0,02-DCRx+0,02) МОм | |
|
4 МОм |
±(0,01 • DCRx +0,001) МОм | |
|
400 кОм |
±(0,005^DCRx +0,05) кОм | |
|
40 кОм |
±(0,001-DCRx +0,002) кОм | |
|
4 кОм |
±(0,001-DCRx +0,0002) кОм | |
|
400 Ом |
±(0,001-DCRx +0,02) Ом | |
|
40 Ом |
±(0,001-DCRx +0,002) Ом | |
|
4 Ом |
±(0,005^DCRx +0,001) Ом | |
|
0,4 Ом |
±(0,02^DCRx +0,002) Ом | |
|
DCRx - измеренное значение электрического сопротивления постоянного тока | ||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В:
|
9 8,4 |
|
Нормальные условия измерений:
|
от +18 до +28 75 |
|
Условия эксплуатации:
|
от 0 до +40 90 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
190 х 90 х 41 |
|
Масса, кг, не более |
0,35 |
