Сведения о средстве измерений: 91895-24 Акселерометры промышленные

Номер по Госреестру СИ: 91895-24
91895-24 Акселерометры промышленные
(ASM 15XA)

Назначение средства измерений:
Акселерометры промышленные ASM 15XA (далее - акселерометры) предназначены для измерений виброускорения.

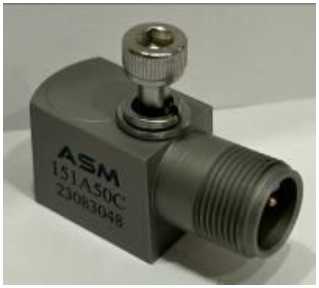

Внешний вид. Акселерометры промышленные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Акселерометры промышленные
Рисунок № 1

Внешний вид. Акселерометры промышленные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Акселерометры промышленные
Рисунок № 2

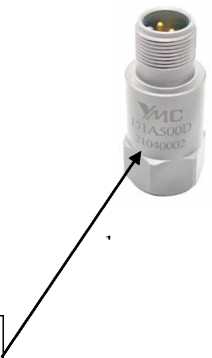

Внешний вид. Акселерометры промышленные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Акселерометры промышленные
Рисунок № 3

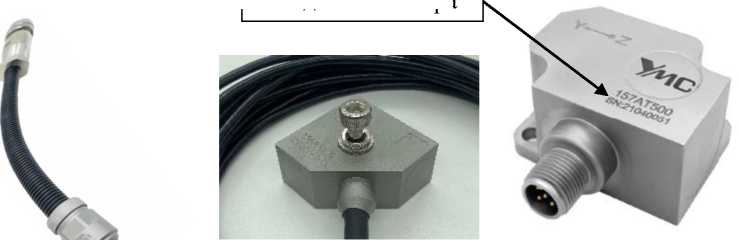

Внешний вид. Акселерометры промышленные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Акселерометры промышленные
Рисунок № 4

Внешний вид. Акселерометры промышленные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Акселерометры промышленные
Рисунок № 5

Внешний вид. Акселерометры промышленные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Акселерометры промышленные
Рисунок № 6

Общие сведения

Дата публикации - 18.04.2024
Срок свидетельства - 16.04.2029
Номер записи - 193764
ID в реестре СИ - 1415828
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "YMC PIEZOTRONICS INC."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

FA_3 Объём рынка поверки - государственные организации и частники за год

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1023 от 2024.04.16 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Акселерометры промышленные (ASM 15XA)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "YMC PIEZOTRONICS INC."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
88353-23 01.03.2028	Акселерометры , ASM 18X "YMC PIEZOTRONICS INC." (КИТАЙ )	ОТ МП	3 года
89933-23 05.09.2028	Акселерометры трехосевые, ASM "YMC PIEZOTRONICS INC." (КИТАЙ )	ОТ МП	3 года
91895-24 16.04.2029	Акселерометры промышленные, ASM 15XA "YMC PIEZOTRONICS INC." (КИТАЙ )	ОТ МП	3 года
92839-24 09.08.2029	Измерители вихретоковые, ASM 401DXX "YMC PIEZOTRONICS INC." (КИТАЙ )	ОТ МП	2 года
92839-24 09.08.2029	Измерители вихретоковые, ASM 401DXX "YMC PIEZOTRONICS INC." (КИТАЙ )	ОТ МП	2 года

RT_34 Анализ рынка поверки Перми

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Акселерометры промышленные (ASM 15XA)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Акселерометры промышленные (ASM 15XA)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Описание параметров и принцип работы» руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

Правообладатель

«YMC PIEZOTRONICS INC.», Китай

Адрес: Китай, г. Янчжоу, Xiangyun Road, №. 47

Телефон: +86-514-87960802

Web-сайт: www.chinaymc.com

Изготовитель

«YMC PIEZOTRONICS INC.», Китай
Адрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

«YMC PIEZOTRONICS INC.», Китай
Адрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com

Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на акселерометр.

Акселерометры промышленные ASM 15XA имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).

Акселерометры выпускаются в следующих модификациях: 151A10C, 151A10D, 151A50C, 151A50D, 151A100C, 151A100D, 151A500C, 151A500D, 154AT50C, 154AT50D, 154AT100C, 154AT100D, 156AT50, 156AT100, 157AT500, которые отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот, количеством осей измерений, габаритными размерами и массой. Акселерометры модификации 156AT50 и 156AT100 являются трехосевыми акселерометрами: в корпусе размещено три чувствительных элемента, выполненных из пьезокерамического материала, сориентированных таким образом, чтобы их измерительные оси (X, Y, Z) были взаимно ортогональными. Акселерометры модификации 157AT500 имеют две измерительные оси (Y и Z). Акселерометры, в наименовании которых имеются буквы «АТ» (например, ASM 156AT50) оснащаются датчиком температуры PT1000. По спецзаказу могут быть встроены различные элементы измерения температуры (PT100, TMP35/36/37, DS18B20) - оговаривается дополнительно при заказе.

Дополнительно акселерометры могут выпускаться в исполнении с встроенным кабелем в металлорукаве со свободными концами. В этом случае к модификации добавляется префикс Z (например, ASM 151A100CZ).

Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.

Заводские номера акселерометров в числовом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Акселерометры промышленные (ASM 15XA), http://oei-analitika.ru

151A10C, 151A50C,

151A100C, 151A500C, 154АТ50С, 154АТ100С

151A10D, 151A50D,

151A100D

Место нан есения заводского номера

151A500D

156AT50, 156AT100 157AT500

Рисунок 1 - Общий вид акселерометров промышленных ASM 15XA

Программное обеспечение отсутствует.

Таблица 4 -

Наименование	Количество
Акселерометр промышленный ASM 15XA	1 шт.
Руководство по эксплуатации	1 экз.

Таблица 1 - Метрологические характеристики акселерометров промышленных ASM 151AXX

Наименование характеристики	Значение
Наименование характеристики	151A10C	151A10D	151A50C	151A50D	151A100C	151A100D	151A500C	151A500D
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с^-2)	1,02	1,02	5,1	5,1	10,2	10,2	51	51
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, %	±10	±10	±10	±10	±10	±10	±10	±10
Диапазон измерений амплитудных значений виброускорения, м/с²	от 0,1 до 4900	от 0,1 до 4900	от 0,1 до 980	от 0,1 до 980	от 0,1 до 490	от 0,1 до 490	от 0,1 до 98	от 0,1 до 98
Нелинейность амплитудной характеристики,%	±1	±1	±1	±1	±1	±1	±1	±1
Диапазон рабочих частот с неравномерностью частотной характеристики ±10 %, Гц	от 2 до 6000	от 2 до 10000	от 2 до 6000	от 2 до 10000	от 2 до 6000	от 2 до 10000	от 0,6 до 3000	от 0,6 до 6000
Диапазон рабочих частот с неравномерностью частотной характеристики ±3 дБ, Гц	от 0,5 до 10000	от 0,5 до 15000	от 0,5 до 10000	от 0,5 до 15000	от 0,5 до 10000	от 0,5 до 15000	от 0,1 до 4500	от 0,1 до 10000
Относительный коэффициент поперечного преобразования, %, не более	5	5	5	5	5	5	5	5
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С	±0,3	±0,3	±0,3	±0,3	±0,3	±0,3	±0,3	±0,3

Таблица 2 - Метрологические характеристики акселерометров промышленных ASM 154ATXX, 156ATXX и 157ATXX

Наименование характеристики
Наименование характеристики	154AT50C	154AT50D	154AT100C	154AT100D	156AT50	156AT100	157AT500
Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с^-2)	5,1	5,1	10,2	10,2	5,1	10,2	51
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, %	±10	±10	±10	±10	±10	±10	±10
Диапазон измерений амплитудных значений виброускорения, м/с²	от 0,1 до 980	от 0,1 до 980	от 0,1 до 490	от 0,1 до 490	от 0,1 до 980	от 0,1 до 490	от 0,1 до 98
Нелинейность амплитудной характеристики,%	±1	±1	±1	±1	±1	±1	±1
Диапазон рабочих частот с неравномерностью частотной характеристики ±10 %, Гц	от 2 до 6000	от 2 до 10000	от 2 до 6000	от 2 до 10000	от 2 до 5000	от 2 до 5000	от 0,6 до 3000
Диапазон рабочих частот с неравномерностью частотной характеристики ±3 дБ, Гц	от 0,5 до 10000	от 0,5 до 15000	от 0,5 до 10000	от 0,5 до 15000	от 0,5 до 10000	от 0,5 до 10000	от 0,1 до 5000
Относительный коэффициент поперечного преобразования, %, не более	5	5	5	5	5	5	5
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С	±0,3	±0,3	±0,3	±0,3	±0,3	±0,3	±0,3

Примечание к таблицам 1-2:

Для модификаций акселерометров промышленных ASM 15XA с префиксом Z верхние пределы диапазонов рабочих частот снижаются до 5000 Гц (кроме модификаций 151A500CZ и 157AT500Z).

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: - температура окружающей среды для температурного класса Т6, °С	от -40 до +70
- температура окружающей среды для температурного класса Т4, °С	от -40 до +120
Габаритные размеры (длина* высота ^х ширина/диаметр х высота), мм, не более
- 151A10C, 151A50C, 151A100C	302118
- 151A10D, 151A50D, 151A100D	017*46
- 151A500C	35,52523
- 151A500D	022*52
- 154АТ50С, 154АТ100С	302118
- 154АТ50D, 154AI100D	022*52
- 156АТ50	382138
- 156АТ100	482635
- 157АТ500	382138
Масса, г, не более - 151A10C, 151A50C, 151A100C	72
- 151A10D, 151A50D, 151A100D	45
- 151A500C	130
- 151A500D	80
- 154АТ50С, 154АТ100С	45
- 154АТ50D, 154AI100D	72
- 156АТ50, 156АТ100, 157АТ500	220
Маркировка взрывозащиты	0Ex ia IIC T4 Ga X 0Ex ia IIC T6 Ga X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP68
