Номер по Госреестру СИ: 91880-24
91880-24 Приборы вторичные
(тип 3-9900-1)
Назначение средства измерений:
Приборы вторичные тип 3-9900-1 (далее - приборы) предназначены для измерений входных сигналов силы постоянного тока, поступающих от первичных преобразователей расхода и преобразования их в токовый выходной сигнал.
Внешний вид.
Приборы вторичные
Рисунок № 1
Внешний вид.
Приборы вторичные

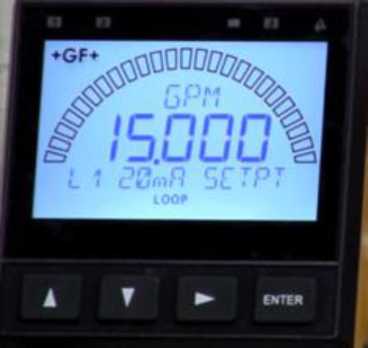

Рисунок № 2
Внешний вид.
Приборы вторичные
Рисунок № 3
Общие сведения
Дата публикации - 15.04.2024
Срок свидетельства -
Номер записи - 193749
ID в реестре СИ - 1415798
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип 3-9900-1,
Производитель
Изготовитель - Georg Fischer Signet LLC
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№986 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы вторичные (тип 3-9900-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Georg Fischer Signet LLC
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91880-24 |
Приборы вторичные, тип 3-9900-1 Georg Fischer Signet LLC (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
95867-25 |
Преобразователи расхода, тип 3-9900-1 Georg Fischer Signet LLC (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Приборы вторичные (тип 3-9900-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 24 | 0 | 24 | 0 | 24 | 0 | 24 |
Стоимость поверки Приборы вторичные (тип 3-9900-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
А9900 |
|
Номер версии (идентификационный номер) ПО |
21 |
|
Цифровой идентификатор ПО |
Не индицируется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта в левом верхнем углу типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в паспорте, раздел 1.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А».
ПравообладательGeorg Fischer Signet LLC, США
Адрес: 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale, USA
Тел.: +1 626 571 2770
Факс.: +1 626 573 2057
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (95)37-55-77 / 37-56-66;
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
К приборам данного типа относятся приборы вторичные тип 3-9900-1 серийные №№62105280476, 62205020711, 62206171557, 62206171458, 62204250056, 62201052075, 62207161101, 62206171578.
Принцип действия приборов основан на измерении входных сигналов силы постоянного тока, пропорциональных измеряемой физической величине и преобразовании ее в токовый выходной сигнал, отображении результатов измерений на дисплее прибора и передачи информации во внешние информационные системы.
Приборы имеют на лицевой панели 4 кнопки управления прибором.
Пломбирование не предусмотрено.

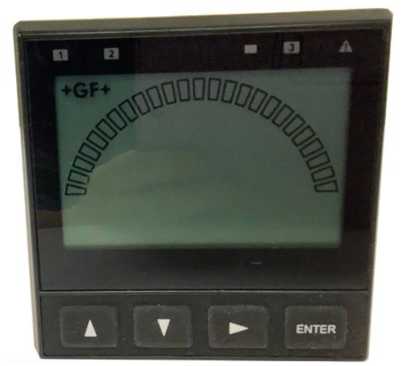

Общий вид прибора показан на рисунке 1.
Рисунок 1 - Общий вид прибора

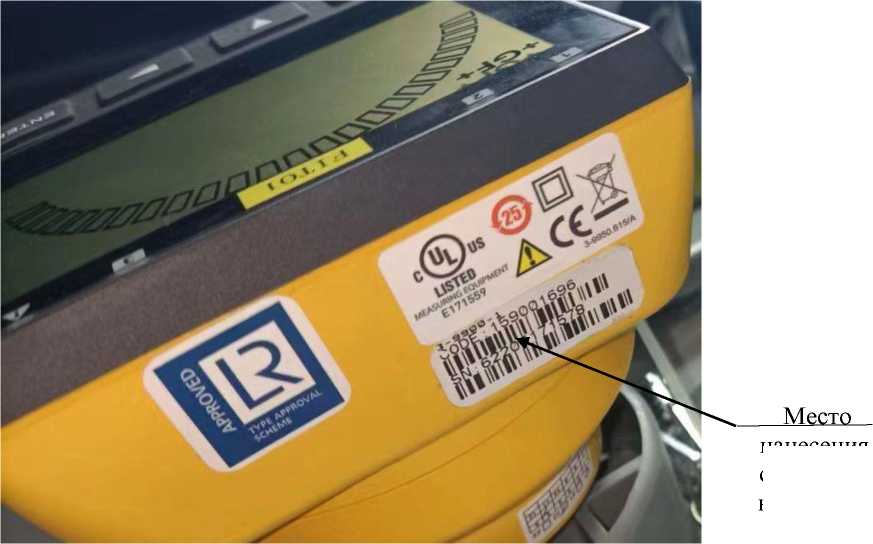

Маркировка выполнена типографским способом в виде наклейки на корпусе прибора с указанием его обозначения и серийного номера (показано стрелкой).
Маркировка прибора приведена на рисунке 2.
нанесения серийного номера
Рисунок 2 - Маркировка прибора
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений входного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности преобразования в значение выходного сигнала, % |
±0,5 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Напряжение электропитания постоянного тока, В |
от 10,8 до 35,2 |
|
Диапазон рабочих температур, °С |
от -10 до +70 |
|
Относительная влажность, %, не более |
95 (без конденсации влаги) |
|
Габаритные размеры, мм, не более |
96 х 96 х 88 |
|
Масса, кг, не более |
0,6 |
|
Средний срок службы, лет |
10 |
