Сведения о средстве измерений: 91876-24 Датчики вибрации

Номер по Госреестру СИ: 91876-24
91876-24 Датчики вибрации
(JNJVS5401)

Назначение средства измерений:
Датчики вибрации JNJVS5401 (далее - датчики) предназначены для измерений виброускорения.

сертификация программного обеспечения
Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 1
Внешний вид. Датчики вибрации, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики вибрации
Рисунок № 2

Общие сведения

Дата публикации - 15.04.2024
Срок свидетельства - 12.04.2029
Номер записи - 193745
ID в реестре СИ - 1415794
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

JNJVS5401,

Производитель

Изготовитель - "Shanghai Goldfund Measurement and Control System Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).

Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:

  • Количество выполненных первичных поверок ИС и их элементов;
  • Долю первичных поверок в общем объеме поверок организации;
  • Долю на рынке первичных поверок и всех поверок ИС;
  • Количество извещений о непригодности ИС и их рыночную долю;
  • Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
  • Число поверяемых типов СИ, относящихся к ИС и их элементам.

Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.

Кроме рейтинга, для каждого года доступна агрегированная статистика:

  • Число уникальных организаций, выполнявших поверку ИС;
  • Количество примененных эталонов и ГЭТ;
  • Общее количество поверок по различным видам эталонов;
  • Прослеживаемость поверок до конкретных ГЭТ.

Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.

Отчет может быть использован:

  • Органами регулирования для анализа первичного рынка ИС;
  • Руководителями организаций при выборе подрядчиков по поверке;
  • Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.

Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 727
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№986 от 2024.04.12 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики вибрации (JNJVS5401)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Shanghai Goldfund Measurement and Control System Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91876-24
12.04.2029
Датчики вибрации, JNJVS5401
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ )
ОТ
МП
3 года
91893-24
16.04.2029
Датчики вихретоковые, JNJVS5300
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ )
ОТ
МП
2 года
92109-24
13.05.2029
Контроллеры , JNJVS6700M
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
92140-24
17.05.2029
Контроллеры , JNJVS6800
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
92173-24
24.05.2029
Виброанализаторы портативные, JNJVS-BV300
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
95326-25
25.04.2030
Датчики вибрации, JNJVS5403
"Shanghai Goldfund Measurement and Control System Co., Ltd." (КИТАЙ )
ОТ
МП
2 года

Кто поверяет Датчики вибрации (JNJVS5401)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • JNJVS5401
  • нет модификации
  • 653 319 653 0 0 653 653 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • JNJVS5401
  • 74 68 6 0 74 68 6

    Стоимость поверки Датчики вибрации (JNJVS5401)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта методом печати или наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в паспорте «Датчики вибрации JNJVS5401», раздел «Технология установки».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

    Правообладатель

    «Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай.

    Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai

    Web-сайт: www.chjnj.com

    Е-mail: sales@chjnj.com

    Изготовитель

    «Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай.
    Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai Web-сайт: www.chjnj.com
    Е-mail: sales@chjnj.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: (495)437-55-77 / 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    «Shanghai Goldfund Measurement and Control System Co., Ltd.», Китай.
    Адрес: Building 14, 506 Nanhuan Road, Songjiang District, Shanghai
    Web-сайт: www.chjnj.com
    Е-mail: sales@chjnj.com

    Датчики вибрации являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на датчик.

    Общий вид датчиков представлен на рисунке 1. Датчики не подлежат пломбированию.

    Заводские номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

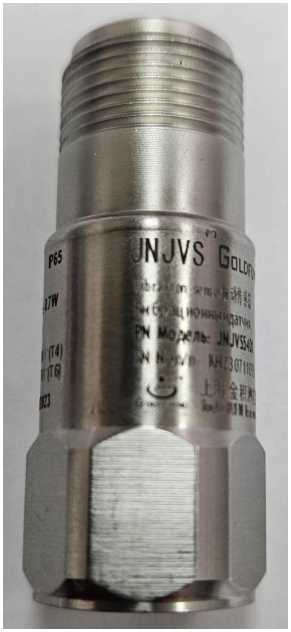

    Внешний вид. Датчики вибрации (JNJVS5401), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков вибрации JNJVS5401

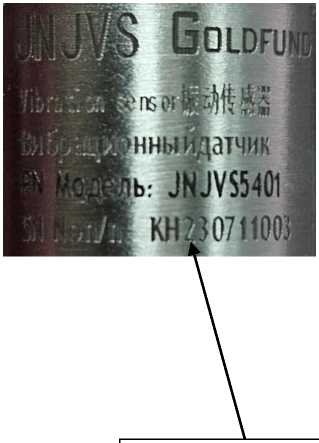

    Внешний вид. Датчики вибрации (JNJVS5401), http://oei-analitika.ru

    Место нанесения заводского номера

    Программное обеспечение отсутствует.


    Таблица 3 -

    Наименование

    Количество

    Датчики вибрации JNJVS5401

    1 шт.

    Паспорт

    1 экз.


    Таблица 1 - Метрологические характеристики датчиков вибрации JNJVS5401

    Наименование характеристики

    Значение

    Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2)

    10,2

    Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, %

    ±10

    Диапазон измерений амплитудных значений виброускорения, м/с2

    от 0,1 до 490

    Нелинейность амплитудной характеристики, %

    ±1

    Диапазон рабочих частот с неравномерностью частотной характеристики ±5 %, Гц

    от 10 до 5000

    Диапазон рабочих частот с неравномерностью частотной характеристики ±3 дБ, Гц

    от 0,8 до 10000

    Относительный коэффициент поперечного преобразования, %, не более

    5

    Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С

    ±0,3

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Нормальные условия измерений:

    - температура окружающей среды, °С

    от +15 до +25

    Напряжение питания постоянного тока, В

    от 22 до 28

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -55 до +80

    Маркировка взрывозащиты

    0Ex ia IIC Т4/Т6 Ga Х

    Габаритные размеры (диаметрхвысота), мм, не более

    017x46

    Масса, г, не более

    110
