Номер по Госреестру СИ: 91832-24
91832-24 Расходомеры кориолисовые массовые
(AMF)
Назначение средства измерений:
Расходомеры кориолисовые массовые AMF (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости и газа.
Внешний вид.
Расходомеры кориолисовые массовые
Рисунок № 1
Общие сведения
Дата публикации - 10.04.2024
Срок свидетельства - 08.04.2029
Номер записи - 193704
ID в реестре СИ - 1415655
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для расходомеров, предназначенных для измерений расхода и/или количества нефти; 3 года - для остальных
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chengdu Andisoon Measure Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№916 от 2024.04.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2269 от 2024.09.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (13)
Наличие аналогов СИ: Расходомеры кориолисовые массовые (AMF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Andisoon Measure Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91832-24 08.04.2029 |
Расходомеры кориолисовые массовые, AMF Chengdu Andisoon Measure Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год - для расходомеров, предназначенных для измерений расхода и/или количества нефти; 3 года - для остальных |
|
94465-25 29.01.2030 |
Расходомеры массовые кориолисовые, AMF Chengdu Andisoon Measure Co., Ltd (КИТАЙ ) |
ОТ МП |
2 года |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Расходомеры кориолисовые массовые (AMF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры кориолисовые массовые (AMF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров установлено в ЭБ и является встроенным. Основными функциями ПО являются обработка измерительной информации от ППР, формирование выходных сигналов, настройка расходомеров, ведение архива измеренных значений, проведение самодиагностики.
Защита ПО расходомеров от несанкционированного доступа обеспечивается системой паролей и пломбированием расходомеров.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
4.XX |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6.1 «Принцип измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Q/9151010067217637594-2019 Кориолисовый массовый расходомер серии AMF. Стандарт предприятия.
ПравообладательChengdu Andisoon Measure Co., Ltd, Китай
Адрес: No. 88, Wulian Road West, Gongxing Subdistrict, Shuangliu District, Chengdu, Sichuan, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия расходомеров основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя расхода (далее - ППР) при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе газов.
Расходомеры состоят из ППР и электронного блока (далее - ЭБ) Т1000 или Т2000, которые отличаются типом выходных сигналов, а также наличием дисплея. В ППР размещены измерительные трубки, катушка возбуждения, измерительные катушки. ЭБ обеспечивает обработку сигналов, отображение значений измеренных величин и их преобразование в выходные сигналы.
Отклонение температуры измеряемой среды от температуры при калибровке компенсируется установкой нуля, а изменение давления - внесением соответствующей поправки.
Заводской номер, состоящий из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочные таблички, расположенные на ППР и ЭБ.
Пломбирование расходомеров осуществляется проволокой, продеваемой через отверстие в винте, удерживающем крышку ЭБ в закрытом положении, и крестообразно-охватывающей корпус ЭБ, и свинцовой (пластмассовой) пломбы, на которую наносится знак поверки.
Место пломбировки

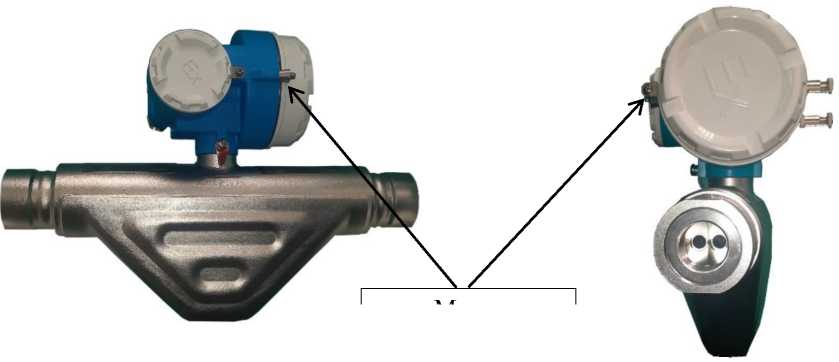

Рисунок 1 - Общий вид расходомеров с указанием места пломбировки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости, кг/мин |
от 3 до 70 |
|
Диапазон измерений массового расхода газа, кг/ч |
см. примечание |
|
Пределы допускаемой относительной погрешности измерений по цифровому выходному сигналу, %: | |
|
- массового расхода и массы жидкости |
±0,5 |
|
- массового расхода и массы газа |
±0,75 |
|
Пределы допускаемой приведенной погрешности воспроизведения токового сигнала от 4 до 20 мА, % диапазона воспроизведения |
±0,05 |
|
Примечание - Верхний Мг , кг/ч, и нижний Мг , кг/ч, пределы диапазона измерений массового расхода | |
|
газа рассчитываются по формулам: | |
|
Мгв = 0,3 • р • c • Af, |
(1) |
|
ZS |
(2) |
|
Мг --100, гн 5 | |
|
где ZS - значение стабильности нуля (1,2 кг/ч); | |
|
р - плотность газа при рабочих условиях, кг/м3; c - скорость звука в газе при рабочих условиях, м/ч; Af - площадь сечения трубок расходомера (0,000096 м2). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
20 |
|
Выходные сигналы:
|
от 4 до 20 HART, Modbus (RS485) |
|
Напряжение питания постоянного тока, В |
от 15 до 40 |
|
Параметры измеряемой среды:
|
25 от -40 до +55 |
|
Габаритные размеры, мм, не более:
|
429 168 315 |
|
Масса, кг, не более |
11,8 |
|
Условия эксплуатации:
|
от -40 до +55 от 84 до 106,7 95 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
73000 |
|
Маркировка взрывозащиты |
1Ех db [ib] IIB Т5 Gb Х, 1Ex db [ib] IIB T6 Gb X |
|
Степень защиты, обеспечиваемая оболочкой |
IP67 |
