Номер по Госреестру СИ: 91818-24
91818-24 Комплексы измерительные аппаратно-программные
(ИАПК РТУ Р)
Назначение средства измерений:
Комплексы измерительные аппаратно-программные ИАПК РТУ Р (далее по тексту -комплексы) предназначены для воспроизведения напряжения и силы постоянного тока, измерений сопротивления постоянному току и временных интервалов, при проверке характеристик реле железнодорожной автоматики в ремонтно-дорожных участках дистанций сигнализации и связи железных дорог.
Внешний вид.
Комплексы измерительные аппаратно-программные
Рисунок № 1
Внешний вид.
Комплексы измерительные аппаратно-программные
Рисунок № 2
Общие сведения
Дата публикации - 08.04.2024
Срок свидетельства - 05.04.2029
Номер записи - 193690
ID в реестре СИ - 1415639
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИАПК РТУ Р,
Производитель
Изготовитель - Закрытое акционерное общество "Ассоциация АТИС" (ЗАО "Ассоциация АТИС")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2024.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы измерительные аппаратно-программные (ИАПК РТУ Р)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Ассоциация АТИС" (ЗАО "Ассоциация АТИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91818-24 05.04.2029 |
Комплексы измерительные аппаратно-программные, ИАПК РТУ Р Закрытое акционерное общество "Ассоциация АТИС" (ЗАО "Ассоциация АТИС") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93127-24 09.09.2029 |
Комплексы измерительные аппаратно-программные, ИАПК РТУ Б Закрытое акционерное общество "Ассоциация АТИС" (ЗАО "Ассоциация АТИС") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разработке
Кто поверяет Комплексы измерительные аппаратно-программные (ИАПК РТУ Р)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Комплексы измерительные аппаратно-программные (ИАПК РТУ Р)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
-
- рабочая программа для проверки реле «iapk_rtur.exe». Предназначена для измерения параметров нейтральных малогабаритных реле ж.д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания); для просмотра и вывода на печать или в отдельные файлы протоколов проверки реле.
-
- программа поверки «metrology_r.exe». Предназначена для автоматизации операций определения метрологических характеристик комплекса.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iapk rtur.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
|
Цифровой идентификатор ПО |
3EF1C022 |
|
Идентификационное наименование ПО |
metrology r.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
|
Цифровой идентификатор ПО |
2A178A98 |
В комплексах используется встроенное программное обеспечение. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус модулей МИР методом этикетирования.
Лист № 5 Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Описание и работа» документа 17475-00-00 РЭ «Комплекс измерительный аппаратно-программный ИАПК РТУ Р. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ПравообладательЗакрытое акционерное общество «Ассоциация АТИС» (ЗАО «Ассоциация АТИС»)
ИНН 7816122052
Юридический адрес: 195279, г. Санкт-Петербург, ш. Революции, д. 69, лит. Д
Телефон: 8 (812) 458-56-27
Е-mail: spb@as-atis.ru
Поверка
Поверка комплексов возможна только в полном объеме.Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методом этикетирования.
Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
Место нанесения заводского номера и знака утверждения типа

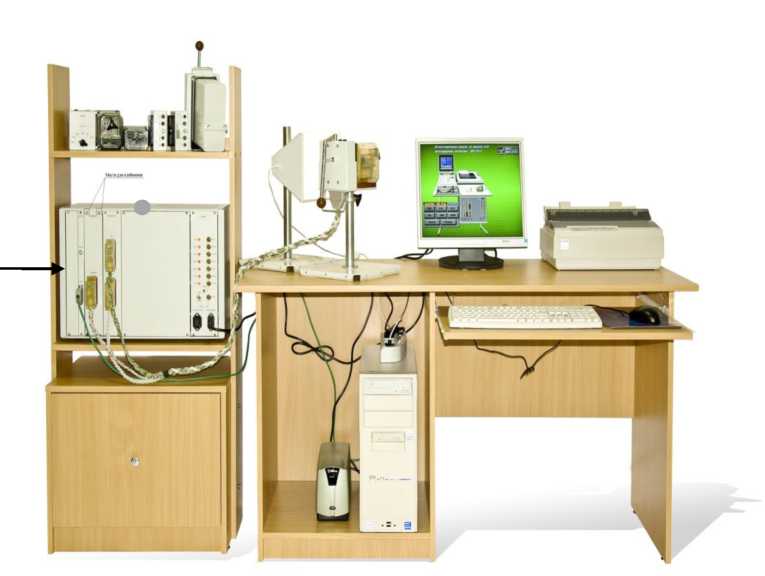

Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа

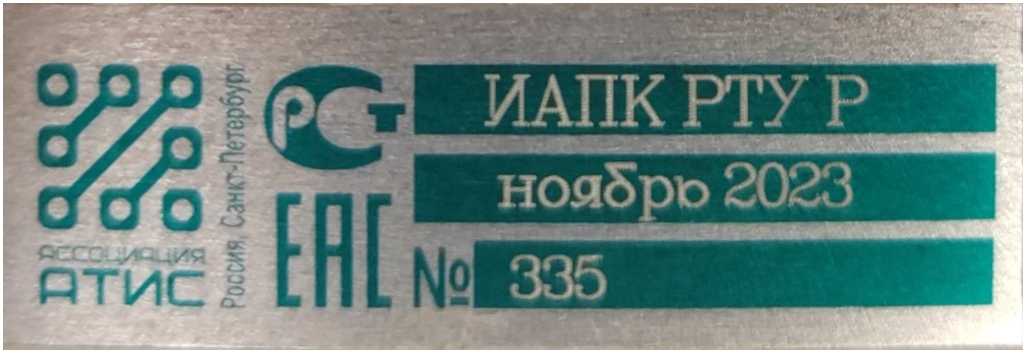

Рисунок 2 - Внешний вид этикетки с нанесенным заводским номером и знаком утверждения типа
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО) состоит из следующих компонентов:
-
- рабочая программа для проверки реле «iapk_rtur.exe». Предназначена для измерения параметров нейтральных малогабаритных реле ж.д. автоматики (сопротивления обмоток и цепи контактов, параметров срабатывания, времени отпускания); для просмотра и вывода на печать или в отдельные файлы протоколов проверки реле.
-
- программа поверки «metrology_r.exe». Предназначена для автоматизации операций определения метрологических характеристик комплекса.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iapk rtur.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
|
Цифровой идентификатор ПО |
3EF1C022 |
|
Идентификационное наименование ПО |
metrology r.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
отсутствует |
|
Цифровой идентификатор ПО |
2A178A98 |
В комплексах используется встроенное программное обеспечение. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны воспроизведения напряжения постоянного тока, В |
от 2 до 10 включ. св. 10 до 50 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
± [1,0 + 0,1(|Ur / Ux| - 1)]1 |
|
Диапазоны воспроизведения силы постоянного тока, мА |
от 3 до 100 включ. св. 100 до 800 |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
± [1,0 + 0,1(|1к / Ix| - 1)]2 |
|
Диапазон измерения временных интервалов, c |
от 0,05 до 8,00 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
± (0,01Т + 0,002)3 |
|
Диапазон измерения сопротивления постоянному току обмоток реле, Ом |
от 1 до 5000 |
|
Пределы допускаемой относительной погрешности измерения сопротивления постоянному току обмоток реле, % |
±2,5 |
|
Диапазон измерения сопротивления постоянному току цепи контактов реле, Ом |
от 0,03 до 2,00 |
|
Пределы допускаемой относительной погрешности измерения сопротивления постоянному току цепи контактов реле, % |
±15 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазоны измерения напряжения срабатывания и отпускания реле, В |
от 2 до 10 включ. св. 10 до 50 |
|
Пределы допускаемой относительной погрешности измерения напряжения срабатывания и отпускания реле, % |
±4 |
|
Диапазоны измерения силы тока срабатывания и отпускания реле, мА |
от 3 до 100 включ. св. 100 до 800 |
|
Пределы допускаемой относительной погрешности измерения силы тока срабатывания и отпускания реле, % |
±4 |
|
Опорная частота, Гц |
100 |
|
Пределы допускаемой относительной погрешности установки опорной частоты, % |
±1 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 198,0 до 242,0 |
|
Частота питания переменного тока, Гц |
от 49,0 до 51,0 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Продолжительность непрерывной работы, ч, не более |
8 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более |
высота ширина длина |
|
570 370 280 | |
|
Масса, кг, не более |
30 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на корпус модулей МИР методом этикетирования.
Лист № 5 Всего листов 7 Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Модуль измерения характеристик реле МИР |
17475-02-00 |
1 |
|
Тест-блок НМШ |
17475-24-00 |
1 |
|
Тест-блок НШ |
17475-20-00 |
1 |
|
Тест-блок РЭЛ |
17475-23-00 |
1 |
|
Тест-блок НМШБ |
17475-14-00 |
1 |
|
Соединитель МИР |
17475-17-00 |
1 |
|
Штатив |
ИТАЖ.301553.002 |
1 |
|
Светильник |
ИТАЖ.676252.001 |
1 |
|
Выталкиватель |
ИТАЖ.304551.001 |
1 |
|
Модуль НМШ |
17475-84-00 |
1 |
|
Модуль АНШ |
17475-96-00 |
1 |
|
Модуль РЭЛ |
17475-78-00 |
1 |
|
Модуль НШ |
17475-87-00 |
1 |
|
Модуль Д3 |
ИТАЖ.411182.001 |
1 |
|
Соединитель ПЭВМ |
17475-18-00 |
1 |
|
Кабель питания |
- |
1 |
|
ЗИП Вставки плавкие: ВП1-1-2А |
АГО 481.303 ТУ |
3 |
|
ВП1-1-0,5А |
5 | |
|
ВП1-1-3А |
3 | |
|
ПЭВМ в составе: Системный блок |
1 | |
|
Монитор |
1 | |
|
Клавиатура |
1 | |
|
Мышь |
1 | |
|
Принтер |
1 | |
|
Сетевой фильтр |
1 | |
|
Источник бесперебойного питания UPS |
- |
1* |
|
Комплект мебели: Стол |
1* | |
|
Стеллаж |
- |
1* |
|
Флеш-накопитель с ПО |
- |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Паспорт ИАПК РТУ Р |
17475-00-00-02 ПС |
1 |
|
Руководство по эксплуатации |
17475-00-00 РЭ |
1 |
|
Свидетельство о первичной поверке |
— |
1 |
|
Протокол о первичной поверке |
— |
1 |
|
* поставляется по согласованию с заказчиком. | ||
Изготовитель
Закрытое акционерное общество «Ассоциация АТИС» (ЗАО «Ассоциация АТИС»)ИНН 7816122052
Адрес: 195279, г. Санкт-Петербург, ш. Революции, д. 69, лит. Д
Телефон: 8 (812) 458-56-27
Е-mail: spb@as-atis.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Закрытое акционерное общество «Ассоциация АТИС» (ЗАО «Ассоциация АТИС»)ИНН 7816122052
Юридический адрес: 195279, г. Санкт-Петербург, ш. Революции, д. 69, лит. Д
Телефон: 8 (812) 458-56-27
Е-mail: spb@as-atis.ru
Принцип действия комплексов основан на формировании сигналов с соответствующими электрическими и временными параметрами на реле и контроля параметров выходных сигналов реле. Комплексы функционируют совместно с персональным компьютером (далее по тексту - ПК). Для размещения комплексов и ПК в комплект поставки может входить специальный стол и стеллаж.
Комплексы состоят из модуля измерения характеристик реле (далее по тексту - МИР), соединительных кабелей и тест-блоков.
Модуль МИР содержит управляющий контроллер, измеритель, схемы коммутации и управляемые источники напряжений и токов. Все управление работой комплексов и отображение результатов проверки осуществляется через ПК, связь с ПК осуществляется по интерфейсу RS-232. На ПК предусматривается также хранение и печать отчетов о результатах проверки. Программное обеспечение, необходимое для работы комплексов, поставляется на флеш-накопителе и устанавливается на ПК.
Пломбирование производится на лицевой панели модуля МИР измерительного блока методом клеймения.
Нанесение знака поверки на комплексы не предусмотрено.
Поверка комплексов возможна только в полном объеме.
Заводские номера в виде числового кода и знак Евразийского соответствия нанесены на корпус модулей МИР методом этикетирования.
Внешний вид комплексов, место нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Внешний вид комплекса, места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Внешний вид этикетки с нанесенным заводским номером и знаком утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Модуль измерения характеристик реле МИР |
17475-02-00 |
1 |
|
Тест-блок НМШ |
17475-24-00 |
1 |
|
Тест-блок НШ |
17475-20-00 |
1 |
|
Тест-блок РЭЛ |
17475-23-00 |
1 |
|
Тест-блок НМШБ |
17475-14-00 |
1 |
|
Соединитель МИР |
17475-17-00 |
1 |
|
Штатив |
ИТАЖ.301553.002 |
1 |
|
Светильник |
ИТАЖ.676252.001 |
1 |
|
Выталкиватель |
ИТАЖ.304551.001 |
1 |
|
Модуль НМШ |
17475-84-00 |
1 |
|
Модуль АНШ |
17475-96-00 |
1 |
|
Модуль РЭЛ |
17475-78-00 |
1 |
|
Модуль НШ |
17475-87-00 |
1 |
|
Модуль Д3 |
ИТАЖ.411182.001 |
1 |
|
Соединитель ПЭВМ |
17475-18-00 |
1 |
|
Кабель питания |
- |
1 |
|
ЗИП Вставки плавкие: ВП1-1-2А |
АГО 481.303 ТУ |
3 |
|
ВП1-1-0,5А |
5 | |
|
ВП1-1-3А |
3 | |
|
ПЭВМ в составе: Системный блок |
1 | |
|
Монитор |
1 | |
|
Клавиатура |
1 | |
|
Мышь |
1 | |
|
Принтер |
1 | |
|
Сетевой фильтр |
1 | |
|
Источник бесперебойного питания UPS |
- |
1* |
|
Комплект мебели: Стол |
1* | |
|
Стеллаж |
- |
1* |
|
Флеш-накопитель с ПО |
- |
1 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Паспорт ИАПК РТУ Р |
17475-00-00-02 ПС |
1 |
|
Руководство по эксплуатации |
17475-00-00 РЭ |
1 |
|
Свидетельство о первичной поверке |
— |
1 |
|
Протокол о первичной поверке |
— |
1 |
|
* поставляется по согласованию с заказчиком. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны воспроизведения напряжения постоянного тока, В |
от 2 до 10 включ. св. 10 до 50 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
± [1,0 + 0,1(|Ur / Ux| - 1)]1 |
|
Диапазоны воспроизведения силы постоянного тока, мА |
от 3 до 100 включ. св. 100 до 800 |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока, % |
± [1,0 + 0,1(|1к / Ix| - 1)]2 |
|
Диапазон измерения временных интервалов, c |
от 0,05 до 8,00 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
± (0,01Т + 0,002)3 |
|
Диапазон измерения сопротивления постоянному току обмоток реле, Ом |
от 1 до 5000 |
|
Пределы допускаемой относительной погрешности измерения сопротивления постоянному току обмоток реле, % |
±2,5 |
|
Диапазон измерения сопротивления постоянному току цепи контактов реле, Ом |
от 0,03 до 2,00 |
|
Пределы допускаемой относительной погрешности измерения сопротивления постоянному току цепи контактов реле, % |
±15 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазоны измерения напряжения срабатывания и отпускания реле, В |
от 2 до 10 включ. св. 10 до 50 |
|
Пределы допускаемой относительной погрешности измерения напряжения срабатывания и отпускания реле, % |
±4 |
|
Диапазоны измерения силы тока срабатывания и отпускания реле, мА |
от 3 до 100 включ. св. 100 до 800 |
|
Пределы допускаемой относительной погрешности измерения силы тока срабатывания и отпускания реле, % |
±4 |
|
Опорная частота, Гц |
100 |
|
Пределы допускаемой относительной погрешности установки опорной частоты, % |
±1 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 198,0 до 242,0 |
|
Частота питания переменного тока, Гц |
от 49,0 до 51,0 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Продолжительность непрерывной работы, ч, не более |
8 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более |
высота ширина длина |
|
570 370 280 | |
|
Масса, кг, не более |
30 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
