Номер по Госреестру СИ: 91728-24
91728-24 Системы лазерные координатно-измерительные сканирующие
(AM.TECH GLS10)
Назначение средства измерений:
Системы лазерные координатно-измерительные сканирующие AM.TECH GLS10 (далее - сканеры) предназначены для измерений геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 1
Общие сведения
Дата публикации - 27.03.2024
Срок свидетельства - 27.03.2029
Номер записи - 193604
ID в реестре СИ - 1415440
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AM.TECH GLS10,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно- производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2024.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно- производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91728-24 27.03.2029 |
Системы лазерные координатно-измерительные сканирующие, AM.TECH GLS10 Общество с ограниченной ответственностью "Научно- производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Средство измерений работают под управлением программного обеспечения (далее -ПО) «Easy Point Access» устанавливаемого на мобильное устройство, предназначенного для дистанционного управления сканером, обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и передачи данных.
ПО «EPiCloud Center Splicer» устанавливается на персональный компьютер, предназначенно для первичной обработки результатов измерений, создания и объединения связей между станциями сканирования, уравнивания результатов измерений, сохранения и экспорта данных для дальнейшей обработки.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
EPiCloud Center Splicer |
Easy Point Access |
|
Номер версии (идентификационный номер ПО) |
не ниже 2023.7.27 |
не ниже 2023.9.4 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Сбор данных» документа «Системы лазерные координатноизмерительные сканирующие AM.TECH GLS10. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2831;
ТУ 26.20.16.155-2-03459526-2023 Системы лазерные координатно-измерительные сканирующие AM.TECH. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)
ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 108-68-04
E-mail: 3d@i3d.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)
ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 108-68-04
E-mail: 3d@i3d.ru
Принцип действия сканеров заключается в определении пространственного положения точек на окружающих объектах и дальнейшем построении трёхмерной модели сканируемых объектов в виде массива точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканеры состоят из блока формирования световых импульсов полупроводникового лазера, блока регистрации световых импульсов лазера, отраженных от объектов сканирования и системы, отклоняющей лазерный луч на заданный угол. Импульс лазерного излучения, попадая на объект, частично отражается в сторону сканера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке фотодиода где преобразуется в электрический импульс.
При измерении расстояния используется технология сдвига фазы, то есть луч лазера модулирован незатухающими волнами различной длины. Расстояние от сканера до объекта определяется посредством измерения сдвига фаз волн инфракрасного света. Все полученные данные вычисляются встроенным в сканер микрокомпьютером и сохраняются на съёмной карте памяти. Результатом измерений является массив точек с трёхмерными координатами.
Для визуализации массива точек, сканер оснащён панорамной фотокамерой.
Управление сканером осуществляется с помощью мобильного устройства (телефон / планшет), подключение производиться по радиоканалу сети Wi-Fi.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится под QR-кодом на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование не производится. В процессе эксплуатации, средства измерений не предусматривают внешних механических регулировок.
Общий вид сканеров и место расположения маркировочной наклейки с указанием заводского номера средства измерений приведены на рисунке 1.
Место нанесения маркировочной наклейки с заводским номером средства измерений
Л и.щн
Name: AM.TECH GLE10 Ptivuer: DC 1W-3GV F€ C€ RoHSl M a de i n Russia
■ ■ - I
am .tech
а) б)

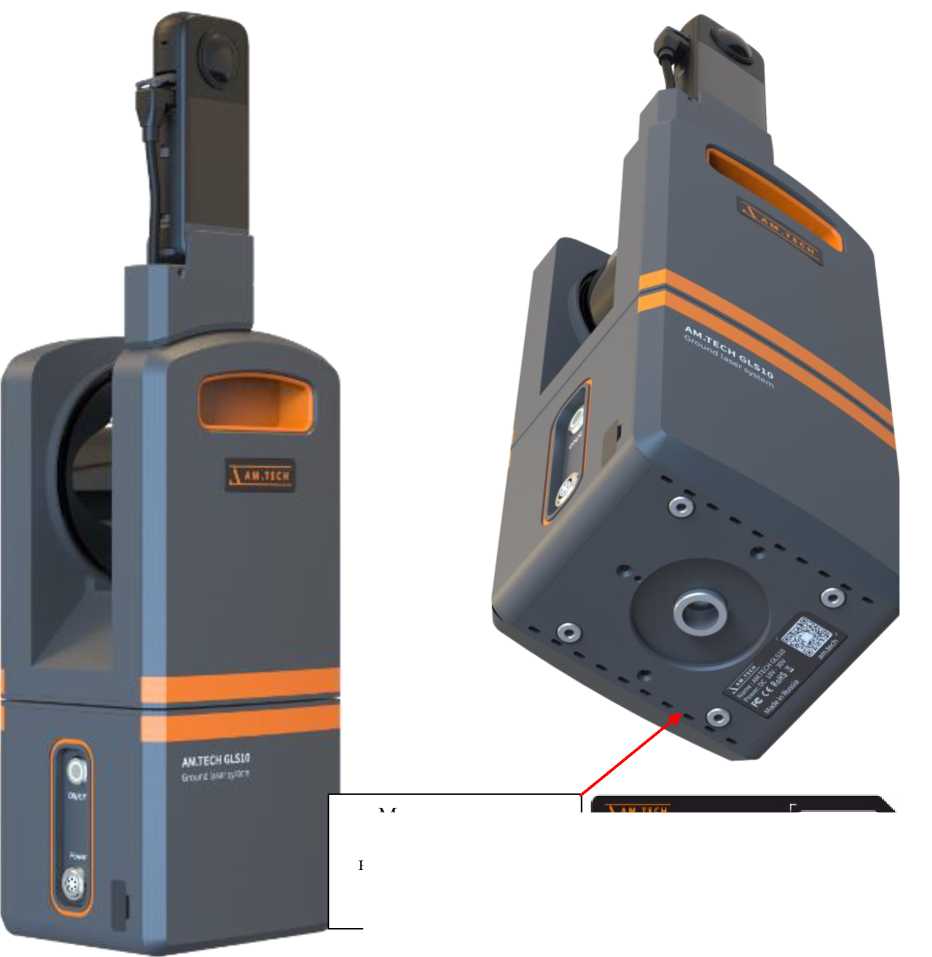

Рисунок 1 - Системы лазерные координатно-измерительные сканирующие AM.TECH GLS10:
а) Общий вид; б) место расположения маркировочной наклейки
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная сканирующая |
AM.TECH GLS10 |
1 шт. |
|
Панорамная камера |
- |
1 шт. |
|
Штатив |
- |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Кабель питания сканера |
- |
1 шт. |
|
Кабель питания для зарядного устройства |
- |
1 шт. |
|
USB накопитель с ПО |
- |
1 шт. |
|
Электронный ключ защиты ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Упаковочный лист |
- |
1 экз. |
|
Гарантийный талон |
- |
1 экз. |
|
Кейс для транспортировки |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояний*, м |
от 0,5 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм: |
±8 |
|
*при отражающей способности объекта не менее 20% | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Угол сканирования: | |
|
- горизонтальный |
360° |
|
- вертикальный |
268° |
|
Условия эксплуатации: - температура окружающей среды, °С |
-10 до +40 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
125x113x275 |
|
Вес, кг |
3,2 |
