Сведения о средстве измерений: 91708-24 Резервуар стальной горизонтальный цилиндрический

Номер по Госреестру СИ: 91708-24
91708-24 Резервуар стальной горизонтальный цилиндрический
(ЕП-12, 5-2000-2-3)

Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический ЕП-12,5-2000-2-3 (далее - ЕП) предназначен для измерения объема жидкости.

сертификация программного обеспечения
Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2

Общие сведения

Дата публикации - 27.03.2024
Срок свидетельства -
Номер записи - 193584
ID в реестре СИ - 1415409
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№814 от 2024.03.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (ЕП-12, 5-2000-2-3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88323-23

Резервуар стальной горизонтальный цилиндрический, ЕП-5-1600-1500-А-СО-У1
Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО") (РОССИЯ г. Челябинск)
ОТ
МП
5 лет
91708-24

Резервуар стальной горизонтальный цилиндрический, ЕП-12, 5-2000-2-3
Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО") (РОССИЯ г. Челябинск)
ОТ
МП
5 лет
93851-24

Резервуар горизонтальный стальной, РГС-20-П4-Т-СО-У1
Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО") (РОССИЯ г. Челябинск)
ОТ
МП
5 лет

Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной горизонтальный цилиндрический (ЕП-12, 5-2000-2-3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар стальной горизонтальный цилиндрический (ЕП-12, 5-2000-2-3)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»

(ООО «ЗНХО»)

ИНН 7452069829

Юридический адрес:    454007, Челябинская обл., г.о. Челябинский,

вн.р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5

Изготовитель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «ЗНХО»)
ИНН 7452069829
Юридический адрес: 454007, Челябинская обл., г.о. Челябинский, вн.р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Адрес места осуществления деятельности: Челябинская обл., г.о. Челябинский, вн.р-н Тракторозаводский
Телефон: 8 (351) 2-777-440
Факс: 8 (351) 2-777-440
Web-сайт: https://znho.ru/
E-mail: info@znho.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
Web-сайт: httpsV/тцсм.рф
E-mail: info@csm72.ru

Правообладатель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Юридический адрес:    454007, Челябинская обл., г.о. Челябинский,
вн.р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5

Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.

ЕП представляет собой закрытый горизонтальный цилиндрический сосуд с днищами в форме усеченного конуса, оснащенный люками и патрубками.

Место расположения ЕП, заводской номер 3007: ЦППН, ТПП «Урайнефтегаз».

Пломбирование ЕП не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводской номер нанесен на информационной табличке резервуара ударным методом.

Общий вид ЕП представлен на рисунке 1.

Внешний вид. Резервуар стальной горизонтальный цилиндрический (ЕП-12, 5-2000-2-3), http://oei-analitika.ru

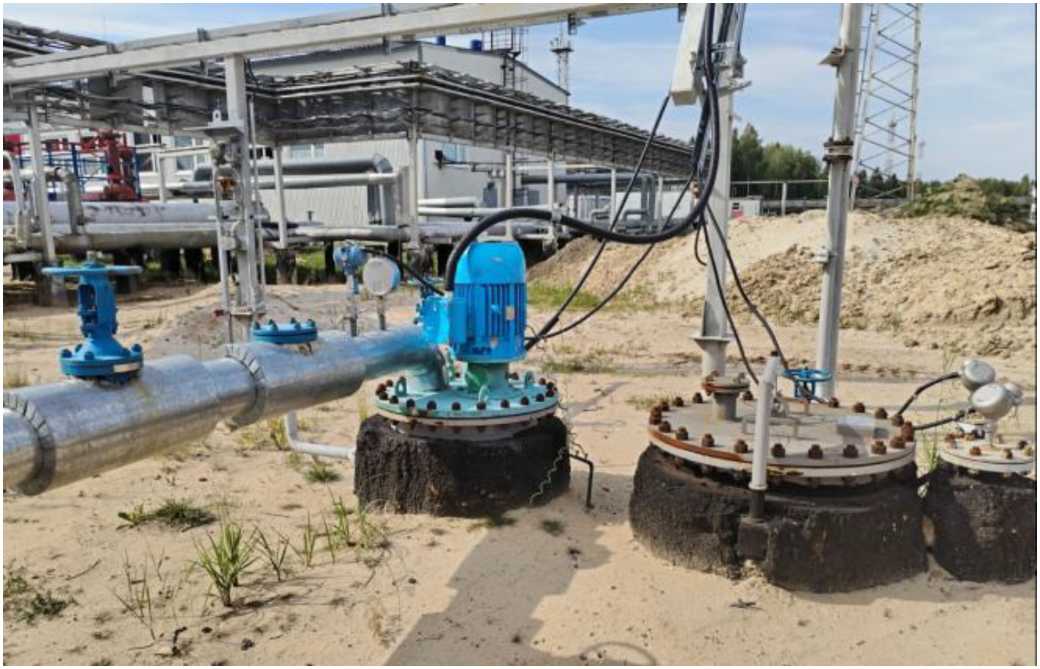

Рисунок 1 - ЕП на месте установки

1 ‘-5 'г НЖ
Внешний вид. Резервуар стальной горизонтальный цилиндрический (ЕП-12, 5-2000-2-3), http://oei-analitika.ru

I од изготовления

й002

_О003___

0,1

плис 60

«15^4.^1248553-2,015

Забодскои номер ГГ ,'„

Цабление рабочее не более МПа

Расчетное дабление МПа_____

Пззбное давление МПа--

’асчетноя температура стенки °C

Минимальная допустимая температура стенки под расчетным

даблением °C -------------ПЯТО 5.---------—-

Мосса кг ______------------

ООО "ЗАВОД         3

НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЯ' ж

емкость ЕП-12,5-2000-2-3_______ ________

ТУЗ!

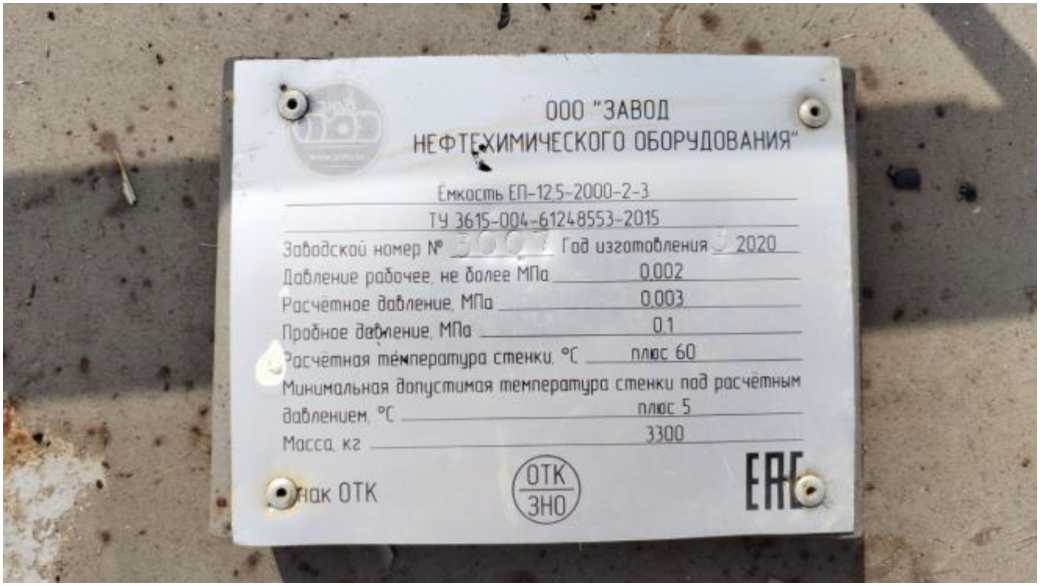

Рисунок 2 - Информационная табличка ЕП

Лист № 3

Всего листов 4

Таблица 3 -

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

ЕП-12,5-2000-2-3

1 экз.

Паспорт

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

12,5

Пределы допускаемой относительной погрешности определения вместимости, % (объемный метод)

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Назначенный срок службы, лет

30
