Номер по Госреестру СИ: 91698-24
91698-24 Резервуары стальные вертикальные цилиндрические
(РВС-700)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-700 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Общие сведения
Дата публикации - 27.03.2024
Срок свидетельства -
Номер записи - 193574
ID в реестре СИ - 1415399
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Омский нефтеперерабатывающий завод
Страна - РОССИЯ
Населенный пункт - г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№814 от 2024.03.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Омский нефтеперерабатывающий завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88592-23 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
88593-23 |
Резервуары стальные вертикальные цилиндрические, РВС-300 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
88594-23 |
Резервуары стальные вертикальные цилиндрические, РВС-100 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
88595-23 |
Резервуары стальные вертикальные цилиндрические, РВС-400 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91698-24 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91714-24 |
Резервуары стальные вертикальные цилиндрические, РВС-200 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91715-24 |
Резервуары стальные вертикальные цилиндрические, РВС-300 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91716-24 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91717-24 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91778-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
|
91779-24 |
Резервуары стальные вертикальные цилиндрические, РВС-400 Омский нефтеперерабатывающий завод (РОССИЯ г. Омск (зав. № Р35 изготовлен в 1966 г., зав № Р36 изготовлен в 1966 г., зав. № Р43 изготовлен в 1968 г.)) |
ОТ МП |
5 лет |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт резервуаров типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОмский нефтеперерабатывающий завод
ИНН 5501041254
Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Резервуары с заводскими номерами Р39, Р-318, Р-319 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.
Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
заводского номера
Место нанесения
Рисунок 1- Общий вид резервуара с заводским номером Р39 и его замерного люка
Место нанесения заводского номера

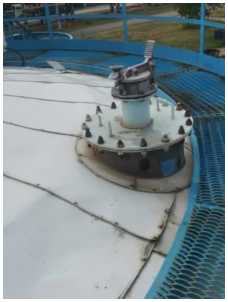

Р и с уно к 2 - Общий вид резервуара с заводским номером Р-318 и его замерного люка
Место нанесения заводского номера
Рисунок 3- Общий вид резервуара с заводским номером Р-319 и его замерного люка
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
700 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,20 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
|
Средний срок службы, лет, не менее |
20 |
