Номер по Госреестру СИ: 91603-24
91603-24 Уровнемеры микроимпульсные
(AVANTEK 7100)
Назначение средства измерений:
Уровнемеры микроимпульсные AVANTEK 7100 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкости или сыпучих материалов, а также уровня раздела жидких сред.
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 1
Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 2

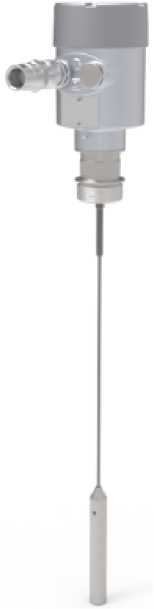

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 3

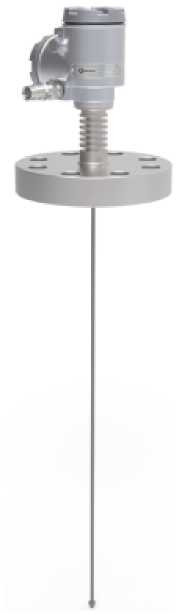

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 4

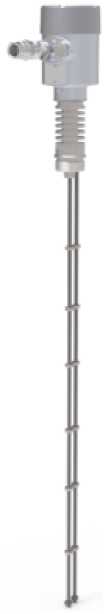

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 5

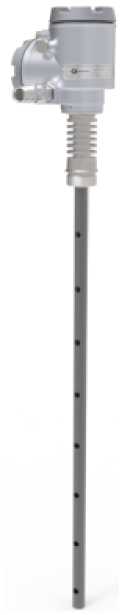

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 6

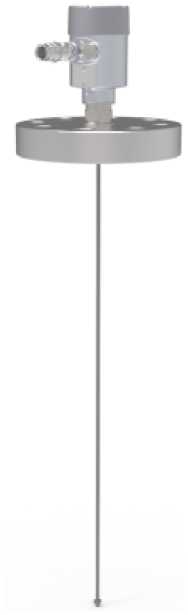

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 7

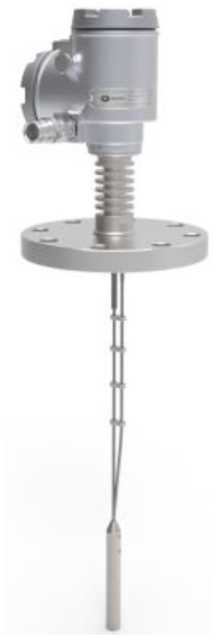

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 8

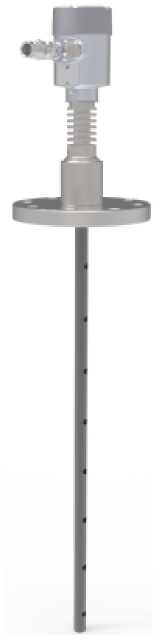

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 9

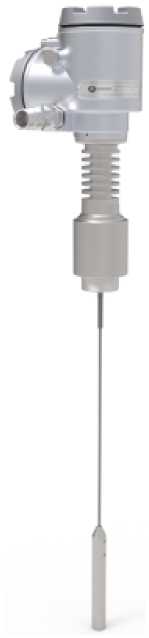

Внешний вид.
Уровнемеры микроимпульсные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
ПО устанавливается в энергонезависимую память на предприятии-изготовителе. В процессе эксплуатации данное ПО находится в защищённой от перезаписи или стирания области внутренней памяти, доступ к которой по каналам связи невозможно и не может быть изменено пользователем. Метрологически значимая часть ПО защищена сервисным паролем и может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
5xx.xxx Х) |
Цифровой идентификатор ПО |
- |
1) Где переменные «х» - цифровое значение из арабских цифр от «0» до «9» или буквы латинского алфавита от «A» до «Z», не является идентификатором метрологически значимой части ПО. |
Знак утверждения типа
Знак утверждения типа СИ;-
II - Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 12 - Специальный знак взрывобезопасности; 13 - Класс взрывозащиты; 14 - Наименование органа по сертификации ЕАС; 15 - Номер сертификата ТР ТС 012/2011; 16 - Рабочее давление процесса;
-
17 - Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза;
-
18 - Температура окружающей среды; 19 - Дата производства.
Рисунок 3 - Общий вид (схема) маркировочной таблички для односекционного (а) и двухсекционного (б) корпуса ЭБ и обозначение мест нанесения знака утверждения типа и заводского номера
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным. ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
ПО устанавливается в энергонезависимую память на предприятии-изготовителе. В процессе эксплуатации данное ПО находится в защищённой от перезаписи или стирания области внутренней памяти, доступ к которой по каналам связи невозможно и не может быть изменено пользователем. Метрологически значимая часть ПО защищена сервисным паролем и может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО), не ниже |
5xx.xxx Х) |
Цифровой идентификатор ПО |
- |
1) Где переменные «х» - цифровое значение из арабских цифр от «0» до «9» или буквы латинского алфавита от «A» до «Z», не является идентификатором метрологически значимой части ПО. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня^ м 2) 3) |
от 0,02 до 29,99 |
Пределы допускаемой абсолютной погрешности измерений уровня1) по цифровому индикатору или цифровому выходному сигналу, Д , для моделей:
|
±5, ±10; ±2 5), ±3; ±2 5), ±3, ±5, ±10 |
Диапазон измерений уровня1) раздела жидких сред, м 2) 3) |
от 0,12 до 29,89 |
Пределы допускаемой абсолютной погрешности измерений уровня1) раздела жидких сред 8) по цифровому индикатору или цифровому выходному сигналу, Д , для моделей:
|
±5, ±10; ±3, ±5; ±3, ±5, ±10 |
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня1) и уровня1) раздела жидких сред по цифровому индикатору или цифровому выходному сигналу, вызванной изменением температуры окружающей среды от температуры (20±10) °С на каждые 10 °С, мм 6) |
±0,6 |
Пределы допускаемой приведённой погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % от диапазона воспроизведения 7): | |
- основной |
±0,03 |
- дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С, на каждые 10 °С 6) |
±0,03 |
Вариация показаний измерений уровня1) и уровня1) раздела жидких сред |
< Д |
| |
Примечания: При поверке уровнемера на месте эксплуатации пределы допускаемой абсолютной погрешности составляют ±3 мм, но не менее значений, указанных в таблице. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания 1), 3): - напряжение постоянного тока, В |
24±2; 12±2 |
|
220±22 50±1 |
Выходной цифровой сигнал 1) |
HART; RS-485 |
Параметры унифицированного выходного аналогового сигнала силы постоянного тока, мА |
от 4 до 20 |
Разрешение цифрового индикатора и цифрового выходного сигнала, мм |
0,1 |
Условия эксплуатации:
|
от -40 до +80 от -50 5) до +80 от -60 5) до +80 95 |
Параметры измеряемой (контролируемой) среды 1), 2):
|
от -0,1 до 42,2 от -196 до +450 |
Габаритные размеры корпуса уровнемеров (длина х ширина х высота), мм, не более:
|
100x170x150 160x170x155 |
Масса корпуса (без монтажного фланца и зонда), кг, не более:
|
|
Маркировка взрывозащиты 1), 3), 4) |
1Ex db ia [ia Ga] IIC T6...Т1 Gb X; 1Ex db IIC T6...Т1 Gb Х; Ga/Gb Ex ia/db [ia Ga] IIC T6...Т1 X; 0Ex ia IIC T6...Т1 Ga Х; 1Ex ib IIC T6...Т1 Gb X; Ex tb ia [ia Da] IIIC T80°C/T290°C Db X |
|
наносится на маркировочную табличку уровнемеров методом, принятым на предприятии изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Описание изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-012-21119811-2022 Микроимпульсные уровнемеры серии AVANTEK 7100. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Производственное объединение «Проминдустрия» (ООО ПО «Проминдустрия»)
ИНН: 6330056034
Юридический адрес: 446205, Самарская обл., г. Новокуйбышевск, ул. Монтажная, д.13, стр.3, оф.1
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия уровнемеров основан на измерении времени между генерацией электромагнитного импульса и детектированием отраженной части электромагнитного импульса. Генератор импульсов, установленный в электронном блоке (далее - ЭБ) уровнемера, генерирует электромагнитные импульсы, которые передаются вдоль чувствительного элемента (далее - ЧЭ или зонд) до поверхности измеряемой (контролируемой) среды. При достижении поверхности измеряемой среды, электромагнитные импульсы частично поглощаются, частично отражаются от поверхности среды и передаются обратно по ЧЭ в сторону ЭБ. Частичное отражение электромагнитных импульсов от поверхности контролируемой среды обусловлено различной диэлектрической проницаемостью воздушной и измеряемой среды.
Отраженная часть электромагнитных импульсов детектируются ЭБ уровнемера. Время между генерацией электромагнитных импульсов и детектированием их отраженной части пропорционально удвоенному расстоянию от уплотнительной поверхности (начальной точки отсчета) уровнемера до поверхности измеряемой среды. Числовое значение уровня или расстояния до измеряемой среды вычисляется по измеренному значению времени и преобразуется в унифицированный токовый аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА, совмещённый с цифровым кодированным сигналом на базе протокола HART и/или цифрового сигнала RS-485.
Уровнемер состоит из ЭБ размещенного внутри односекционного или двухсекционного корпуса прибора, присоединительного штуцера или фланца, ЧЭ погружённого в измеряемую среду (тросового, двойного тросового, стержневого, двойного стержневого, коаксиального) и радиатора для охлаждения (опционально). ЭБ могут оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
В зависимости от основного назначения и соответствующего конструктивного исполнения, уровнемеры выпускаются в следующих моделях, рекомендованные к применениям:
-
- AVANTEK 7101 - для измерений уровня сред жидкостей, твердых сыпучих гранулированных и порошкообразных материалов, и раздела сред жидкостей;
-
- AVANTEK 7102 - для измерений уровня сред жидкостей, твердых сыпучих гранулированных и порошкообразных материалов, и раздела сред жидкостей, с повышенной точностью измерений;
-
- AVANTEK 7103 - для измерений уровня сред жидкостей, сыпучих, гранулированных, порошкообразных материалов, и раздела сред жидкостей, в резервуарах, работающих под избыточным давлением, высоких и низких температурах процесса, в том числе для агрессивных жидкостей или жидкостей в емкостях со специальными требованиями к очистке;
-
- AVANTEK 7104 - для измерений уровня и уровня раздела сред жидких сред сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сжиженных газов.
Модели уровнемеров изготавливаются в различных модификациях (конструктивных исполнений), отличающихся друг от друга видом корпуса и ЧЭ, диапазоном измерений контролируемой (измеряемой) среды, допускаемой абсолютной погрешностью измерений, материалом защитной арматуры, способом монтажа, типами механического и электрического соединения, видом взрывозащиты, наличием или отсутствием местной индикации и типом выходного сигнала. Вариант конструктивного исполнения уровнемера определяется в соответствии со структурой условного обозначения, вида:
AVANTEK 71xx -X-YY-ZZZ/ZZZZ-XX-XX.XX.XX-Y-XZZ-ZZZ-ZZZ - X/XXX-X-Z/Z/Z/Z- Z/Z-Z
“Т_ Т т —г--г--Г--Г “Т--г--г--г--Г —I--1—
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15)
где: X - цифровое значение от 0 до 9, Y - буквенное обозначение латинского алфавита, Z -буквенно-цифровые обозначения, W - буквенное или цифровое обозначение;
-
(1) - модель уровнемера (AVANTEK 7101, AVANTEK 7102, AVANTEK 7103, AVANTEK 7104);
-
(2) - вид измерений; (3) - контролируемый продукт; (4) - тип ЧЭ / материал; (5) - код
погрешности измерения; (6) - диапазон измерения; (7) - условия эксплуатации (окружающей среды); (8) - вид корпуса ЭБ и материал; (9) - вид взрывозащиты; (10) - выходной сигнал; (11) -параметры электрического питания и схема подключения; (12) - кол-во кабельного ввода; (13) - тип соединения уровнемера; (14) - тип уплотнения / параметры эксплуатации (измеряемой среды); (15) - наличие цифрового индикатора.
Уровнемеры выпускаются в обычном или взрывозащищенном исполнениях.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом, принятым на предприятии изготовителе, на маркировочную табличку, расположенную на корпусе уровнемеров, представлены на рисунках 1 и 3.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено Общий вид уровнемеров показан на рисунке 2. Допускается изменение цвета корпуса и/или элементов корпуса уровнемеров.

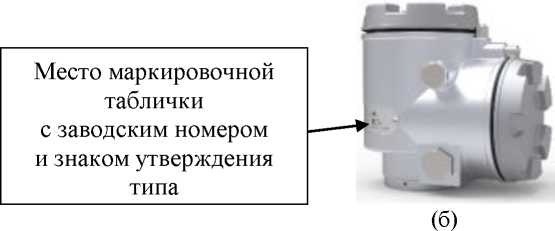

Место маркировочной таблички с заводским номером и знаком утверждения типа
(а)
(б)
Рисунок 1 - Общий вид односекционного (а) и двухсекционного (б) корпуса ЭБ

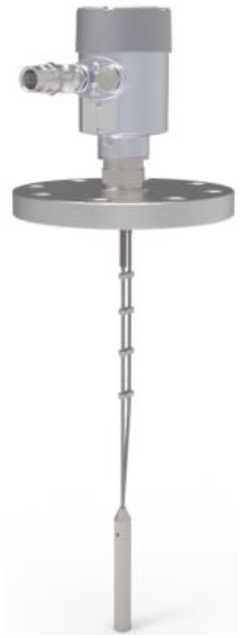

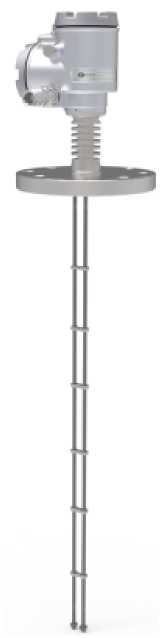

Рисунок 2 - Общий вид уровнемеров
где:
-
I - Логотип изготовителя; 2 - Код заказа; 3 - Тип зонда; 4 - Позиционное обозначение прибора (Tag);
5 - Заводской номер; 6 - Материалы, контактирующие со средой; 7 - Рабочее напряжение питания;
8 - Выходные сигналы; 9 - Размер резьбы кабельных уплотнений;10 - Знак утверждения типа СИ;
-
II - Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 12 - Специальный знак взрывобезопасности; 13 - Класс взрывозащиты; 14 - Наименование органа по сертификации ЕАС; 15 - Номер сертификата ТР ТС 012/2011; 16 - Рабочее давление процесса;
-
17 - Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза;
-
18 - Температура окружающей среды; 19 - Дата производства.
Рисунок 3 - Общий вид (схема) маркировочной таблички для односекционного (а) и двухсекционного (б) корпуса ЭБ и обозначение мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня^ м 2) 3) |
от 0,02 до 29,99 |
Пределы допускаемой абсолютной погрешности измерений уровня1) по цифровому индикатору или цифровому выходному сигналу, Д , для моделей:
|
±5, ±10; ±2 5), ±3; ±2 5), ±3, ±5, ±10 |
Диапазон измерений уровня1) раздела жидких сред, м 2) 3) |
от 0,12 до 29,89 |
Пределы допускаемой абсолютной погрешности измерений уровня1) раздела жидких сред 8) по цифровому индикатору или цифровому выходному сигналу, Д , для моделей:
|
±5, ±10; ±3, ±5; ±3, ±5, ±10 |
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня1) и уровня1) раздела жидких сред по цифровому индикатору или цифровому выходному сигналу, вызванной изменением температуры окружающей среды от температуры (20±10) °С на каждые 10 °С, мм 6) |
±0,6 |
Пределы допускаемой приведённой погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % от диапазона воспроизведения 7): | |
- основной |
±0,03 |
- дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С, на каждые 10 °С 6) |
±0,03 |
Вариация показаний измерений уровня1) и уровня1) раздела жидких сред |
< Д |
| |
Примечания: При поверке уровнемера на месте эксплуатации пределы допускаемой абсолютной погрешности составляют ±3 мм, но не менее значений, указанных в таблице. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания 1), 3): - напряжение постоянного тока, В |
24±2; 12±2 |
|
220±22 50±1 |
Выходной цифровой сигнал 1) |
HART; RS-485 |
Параметры унифицированного выходного аналогового сигнала силы постоянного тока, мА |
от 4 до 20 |
Разрешение цифрового индикатора и цифрового выходного сигнала, мм |
0,1 |
Условия эксплуатации:
|
от -40 до +80 от -50 5) до +80 от -60 5) до +80 95 |
Параметры измеряемой (контролируемой) среды 1), 2):
|
от -0,1 до 42,2 от -196 до +450 |
Габаритные размеры корпуса уровнемеров (длина х ширина х высота), мм, не более:
|
100x170x150 160x170x155 |
Масса корпуса (без монтажного фланца и зонда), кг, не более:
|
|
Маркировка взрывозащиты 1), 3), 4) |
1Ex db ia [ia Ga] IIC T6...Т1 Gb X; 1Ex db IIC T6...Т1 Gb Х; Ga/Gb Ex ia/db [ia Ga] IIC T6...Т1 X; 0Ex ia IIC T6...Т1 Ga Х; 1Ex ib IIC T6...Т1 Gb X; Ex tb ia [ia Da] IIIC T80°C/T290°C Db X |
|
