АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень измерительно-вычислительный комплекс (ИВК), включающий в себя комплекс информационно-вычислительный «ИКМ-Пирамида» (ИВК «ИКМ-Пирамида»), устройство синхронизации времени УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, специализированное программное обеспечение (ПО) «Пирамида 2000».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего GSM-модема, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

ИВК «ИКМ-Пирамида» обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ) в автоматизированном режиме посредством электронной почты сети Internet.

Раз в сутки ИВК «ИКМ-Пирамида» формирует и отправляет отчеты участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии за электронно-цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭМ, по каналу связи Internet через интернет-провайдера.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, непрерывно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

ИВК «ИКМ-Пирамида» в автоматическом режиме (не реже 1 раза в сутки) сравнивает собственную шкалу времени со шкалой времени УСВ-2 и не зависимо от величины расхождения ИВК «ИКМ-Пирамида» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС -приёмника к национальной шкале координированного времени UTC (SU) ±10 мкс.

Сравнение шкалы времени счетчиков со шкалой времени ИВК «ИКМ-Пирамида» осуществляется с периодичностью 1 раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК «ИКМ-Пирамида» равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчиков, ИВК «ИКМ-Пирамида» отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус ИВК «ИКМ-Пирамида».

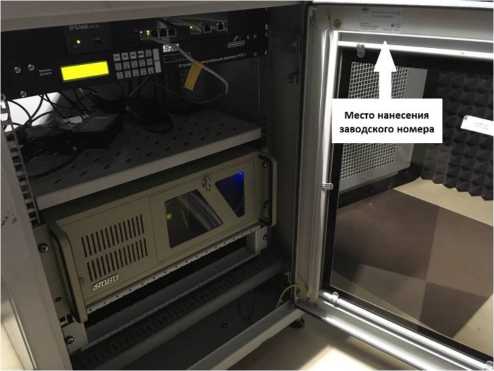

Общий вид ИВК «ИКМ-Пирамида» с указанием места нанесения заводского номера представлен на рисунке 1.

Место нанесения

заводского номера

Рисунок 1 - Общий вид ИВК «ИКМ-Пирамида с указанием места нанесения заводского номера.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2- Состав измерительных каналов АИИС КУЭ

Продолжение таблицы 2

Таблица 3 - Основные метрологические характеристики АИИС КУЭ

Таблица 4 - Основные технические характеристики АИИС КУЭ

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - коррекции времени в счетчике.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика;

- испытательной коробки;

- сервера ИВК «ИКМ-Пирамида»;

- защита на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на ИВК «ИКМ-Пирамида».
