Сведения о средстве измерений: 91519-24 Системы контрольно-измерительные

Номер по Госреестру СИ: 91519-24
91519-24 Системы контрольно-измерительные
(СКИ "Агат-500МК")

Назначение средства измерений:
Системы контрольно-измерительные СКИ «Агат-500МК» (далее - СКИ) предназначены для сбора измерительной информации от первичных преобразователей (не входят в состав СКИ) в виде постоянного электрического напряжения от 0,25 до 52,43 мВ (например, термопар) и переменного электрического напряжения от 0,2 до 3 мВ и 5 мВ (например, тензорезисторов), ее преобразования и передачи по радио- или оптическому каналам в приемное устройство.

сертификация программного обеспечения
Внешний вид. Системы контрольно-измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы контрольно-измерительные
Рисунок № 1
Внешний вид. Системы контрольно-измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы контрольно-измерительные
Рисунок № 2

Общие сведения

Дата публикации - 07.03.2024
Срок свидетельства -
Номер записи - 193405
ID в реестре СИ - 1415002
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№627 от 2024.03.05 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы контрольно-измерительные (СКИ "Агат-500МК")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80468-20

Системы контрольно-измерительные, СКИ "АГАТ-72"
Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва)
ОТ
МП
1 год
81243-21
15.03.2026
Системы контрольно-измерительные, СКИ "АГАТ-72Т"
Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва)
ОТ
МП
1 год
88947-23

Системы контрольно-измерительные, КИС-500
Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва)
ОТ
МП
1 год
91519-24

Системы контрольно-измерительные, СКИ "Агат-500МК"
Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Стоимость 200 руб. или по подписке

Кто поверяет Системы контрольно-измерительные (СКИ "Агат-500МК")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы контрольно-измерительные (СКИ "Агат-500МК")

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение систем контрольно-измерительных АГАТ-500МК включает в себя АРМ оператора, драйвер интерфейсного блока, модуль базы данных, модуль обработки измерительной информации в реальном масштабе времени и модуль постсеансной обработки. Драйвер обеспечивает передачу измерительной информации на АРМ и запись принятых данных в энергонезависимую память, модуль базы данных обеспечивает регистрацию параметров экспериментов, модули обработки предоставляют графическое отображение измерительной информации (в реальном масштабе времени или после проведения эксперимента). Метрологически значимой частью программного обеспечения является файл Agat_500MK.exe реализующий пользовательский интерфейс и интерфейс взаимодействия между драйвером и модулями программного обеспечения.

Таблица 1-Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

Agat 500MK.exe

Номер версии (идентификационный номер) программного обеспечения

-

Цифровой идентификатор программного обеспечения

9EC1C8C3

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий», в соответствии с Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены во 2 пункте руководства по эксплуатации ТВРП.468213.051 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520»;

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360»;

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10-1 до 2*109, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706».

Правообладатель

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846

Юридический адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188 Телефон: +7(910)443-40-00

E-mail: agatplus16@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846
Адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188 Телефон: +7(910)443-40-00
E-mail: agatplus16@mail.ru

Испытательный центр

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)
Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru

Правообладатель

Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846
Юридический адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188 Телефон: +7(910)443-40-00
E-mail: agatplus16@mail.ru

К настоящему типу средств измерений относятся системы контрольно-измерительные СКИ «Агат-500МК», зав. № №131, 132, 133.

Принцип действия СКИ основан на измерении сигналов от первичных преобразователей, их переводе в цифровой сигнал, передаче по радио- или оптическому каналам для дальнейшей программной обработки.

СКИ состоит из устройства сбора и передачи данных УСПД-500К располагаемого на контролируемом объекте, а также блока интерфейсного, расположенного в непосредственной близости с автоматизированным рабочем местом.

СКИ имеет служебные каналы индикации температуры окружающей среды и вибрации. Система питания СКИ предназначена для обеспечения стабилизированным напряжением электронных узлов, входящих в состав устройств УСПД-500К. На вход системы питания подается питающее напряжение постоянного тока (27±2,7) В. Ток потребления, не более 1,4 А.

Общий вид и место нанесения заводского номера СКИ представлены на рисунке 1.

Место нанесения заводского номера

Место нанесения заводского номера

Внешний вид. Системы контрольно-измерительные (СКИ

Рисунок 1 - Устройства УСПД-500К

Внешний вид. Системы контрольно-измерительные (СКИ

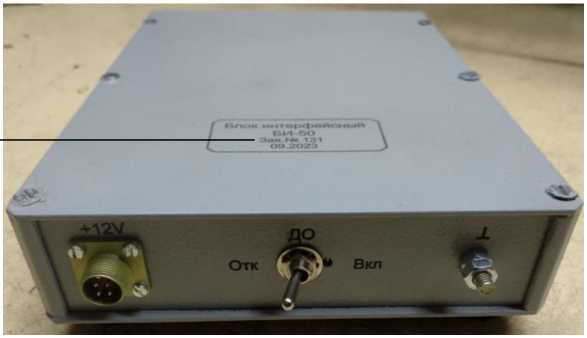

Рисунок 2 - Блок интерфейсный

Пломбирование СКИ не предусмотрено.

Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на СКИ. Знак поверки наносится на свидетельство о поверке и (или) в формуляр.


Таблица 4 - Комплектность СКИ

Наименование

Обозначение

Количество

Система Контрольно- измерительная

СКИ «Агат-500МК»

ТВРП.468213.051

1

Составные части изделия

Блок интерфейсный

ТВРП.467236.015

1

Устройство УСПД-500К

ТВРП.468157.056

1

Адаптер сетевой

12V2A

1

Программный комплекс

СКИ «Агат-500МК» Инсталляционный модуль

Agat 500МК.ехе

RU.TBPn.00177-01

1

Комплект монтажных частей

ТВРП.305651.029

1

Кабель двойной

ТВРП.685631.034

1

Кабель

ТВРП.685662.023-01

1

Кабель

ТВРП.685621.027-02

1

Кабель

ТВРП.685631.021-03

1

Кабель USB

1

Руководство по эксплуатации

ТВРП.468213.051 РЭ

1

Формуляр

ТВРП.468213.051 ФО

1


систем контрольно-измерительных указаны с учетом установленного ПО.

Таблица 2 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений переменного электрического напряжения, мВ

от 0,2 до 5,0

Число каналов измерения переменного электрического напряжения

20

Диапазон измерений постоянного электрического напряжения, мВ

от 0,25 до 52,43

Число каналов измерения постоянного электрического напряжения

18

Диапазон измерений переменного электрического напряжения, мВ

От 0,2 до 3,0

Число каналов измерения переменного электрического напряжения

8

Пределы допускаемой приведенной к верхней границе диапазона измерений переменного электрического напряжения, %

± 1,0

Пределы допускаемой приведенной к верхней границе диапазона измерений постоянного электрического напряжения, %

± 0,5

Диапазон измерений частоты прямоугольных импульсов, Гц

от 200 до 8000

Пределы допускаемой приведенной к верхней границе диапазона измерений частоты прямоугольных импульсов, %

± 0,3

Число каналов измерения частоты прямоугольных импульсов

2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-напряжение переменного тока, В

220 ± 22

-напряжение постоянного тока УСПД-500К, В

27 ± 2,7

Габаритные размеры, мм, не более

Устройство УСПД-500К

- диаметр

140

- длина

285

Блок интерфейсный

- длина

176

- ширина

126

- высота

50

Масса, кг, не более

- устройство УСПД-500К

7,5

- блок интерфейсный

0,55

Условия эксплуатации:

- температура окружающего воздуха, °С

от -25 до +200

- относительная влажность воздуха, %, не более

80
