Принцип действия ИВК ООО «Газпром энерго» при измерении времени заключается в формировании шкалы времени и хранении этой шкалы времени в сервере синхронизации времени ССВ-1Г (Рег. № 58301-14). Сервер синхронизации времени ССВ-1Г осуществляет сравнение сигнала от внутреннего модуля «ГЛОНАСС/GPS» с частотой внутреннего опорного генератора и подстройку частоты опорного генератора. В случае отсутствия видимых спутников ГЛОНАСС/GPS для хранения текущего времени и формирования сигналов синхронизации используется внутренний опорный генератор сервера синхронизации времени ССВ-1Г. Сервер синхронизации времени ССВ-1Г осуществляет синхронизацию часов компонентов ИВК ООО «Газпром энерго» (серверов, автоматизированных рабочих мест) и внешних устройств (устройств сбора и передачи данных (далее - УСПД), счетчиков электрической энергии). Серверы синхронизации времени ССВ-1Г являются дублирующими, в случае выхода из строя одного сервера ССВ-1Г синхронизация компонентов ИВК ООО «Газпром энерго» и внешних устройств осуществляется от другого сервера ССВ-1Г.

Принцип действия ИВК ЦСОИ ООО «Газпром энерго» при измерении активной и реактивной электрической энергии заключается в получении результатов измерений электрической энергии и служебной информации по цифровым каналам связи от автоматизированных информационно-измерительных систем коммерческого учета электрической энергии (далее - АИИС КУЭ).

ИВК ООО «Газпром энерго» обеспечивает прием информации по основному каналу связи - спутниковой связи стандарта DVB-S2, обеспечивающей обмен данными по сети Ethernet между ИВК ООО «Газпром энерго» и внешними устройствами опрашиваемых АИИС КУЭ. При отсутствии связи по основному каналу, происходит автоматическое переключение на резервный канал связи, реализованный наземными проводными каналами связи, такими как xDSL, E1, L2, Dial-Up, либо каналом сотовой связи стандарта GSM/GPRS, обеспечивающими обмен данными между ИВК ООО «Газпром энерго» и УСПД, входящими в состав опрашиваемых АИИС КУЭ.

В ИВК ООО «Газпром энерго» так же обеспечена возможность ручного переключения на аварийный канал связи, реализованный по сети сотовой связи стандарта GSM/GPRS, обеспечивающей обмен данными со счетчиками электрической энергии, входящими в состав опрашиваемых АИИС КУЭ.

ИВК ООО «Газпром энерго» хранит измерительную информацию (результаты измерений электрической энергии) и служебную информацию (журналы событий УСПД и счетчиков электрической энергии) в базах данных Oracle и MSSQL. ИВК ООО «Газпром энерго» осуществляет математическую обработку результатов измерений, заключающуюся в умножении на коэффициенты трансформации измерительных трансформаторов тока и напряжения, сведения баланса электрической энергии по подстанции, расчета потерь электрической энергии в линиях и силовых трансформаторах.

ИВК ООО «Газпром энерго» состоит из шкафов низковольтных комплектных устройств (НКУ) и автоматизированных рабочих мест (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт». В состав шкафа НКУ-1 входит сервер синхронизации времени ССВ-1Г и сетевое оборудование. В состав шкафов НКУ-2.1 и НКУ-2.2 входят серверы Stratus ft4700, работающие под управлением операционных систем Microsoft Windows Server, сервер синхронизации времени ССВ-1Г, система хранения данных EVA 4400 и другое сетевое оборудование. Оборудование шкафов НКУ и АРМ объединены в локальную сеть Ethernet ООО «Газпром энерго».

ИВК АИИС КУЭ ООО «Газпром энерго» осуществляет автоматизированный обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется автоматически или по команде оператора с АРМ по электронной почте в виде файлов XML макет 80020 и иных согласованных форматах. Передача информации происходит по сети Интернет через межсетевой экран с использованием электронно-цифровой подписи (ЭЦП).

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 00.001-2023 наносится типографским способом в формуляр и на информационную табличку шкафов низковольтных комплектных устройств методом шелкографии.

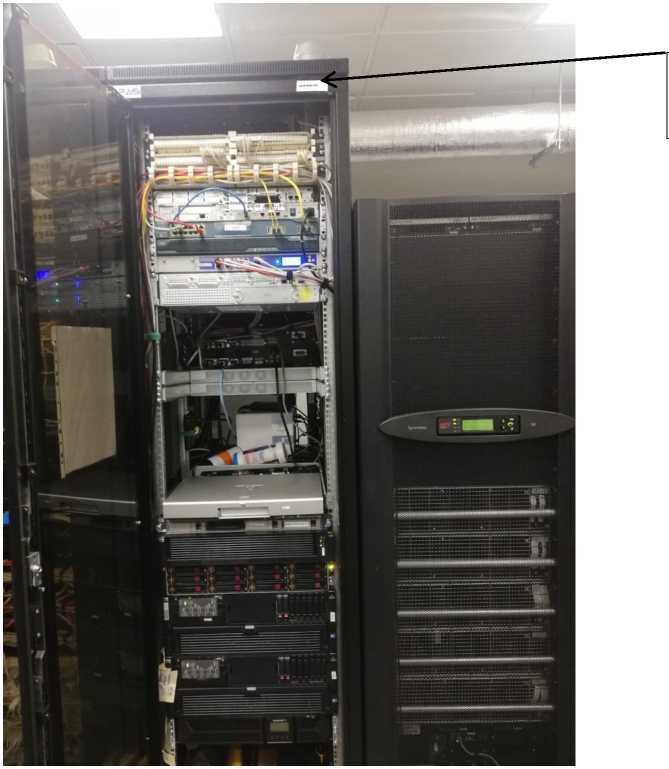

Место нанесения заводского номера

Рисунок 1 - Внешний вид и место нанесения заводского номера

Комплектность АИИС КУЭ приведена в таблице 3.

Таблица 3 - Комплектность АИИС КУЭ

ИВК ООО «Газпром энерго» приведены в таблице 2.

Таблица 2 - ИВК ООО «Газпром энерго»
