Номер по Госреестру СИ: 91249-24
91249-24 Расходомеры электромагнитные
(MERA TFM)
Назначение средства измерений:
Расходомеры электромагнитные MERA TFM (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 20 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Общие сведения
Дата публикации - 07.02.2024
Срок свидетельства - 06.02.2029
Номер записи - 193141
ID в реестре СИ - 1414277
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, TFM-DN600-LTC1PU102-PN16-0, TFM-DN400-LTC1PU102-PN16-0, TFM-DN300-LM1X102-PN16-0, TFM, MERA TFM Ex DN50-SM1F010-PN16-0, MERA TFM DN80-SH1F002-PN16-0, MERA TFM DN50-SM1F100-PN16-0, MERA TFM DN50-SH1F100-PN16-0, MERA TFM DN100-SM1F100-PN16-0, MERA TFM DN100-SCR1C122-PN16-0,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 12
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№309 от 2024.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры электромагнитные (MERA TFM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69969-17 12.12.2027 |
Расходомеры электромагнитные, MERA SFM Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
69970-17 12.12.2027 |
Расходомеры электромагнитные, MERA EFM/EFM Ex Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
|
87210-22 24.10.2027 |
Ротаметры поплавковые, МЕРА Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
91249-24 06.02.2029 |
Расходомеры электромагнитные, MERA TFM Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
Кто поверяет Расходомеры электромагнитные (MERA TFM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 19 | 1 | 18 | 1 | 0 | 11 | 10 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| АО "ВЗЛЕТ" (RA.RU.312585) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Расходомеры электромагнитные (MERA TFM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее следующие функции:
-
- обработку измерительной информации;
-
- индикацию результатов измерений;
-
- формирование выходного аналогового сигнала силы постоянного тока и выходных цифровых и частотно-импульсных сигналов;
-
- настройку и диагностику аппаратной части расходомеров.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAG9 K4CH |
|
Номер версии (идентификационный номер ПО), не ниже |
V8.X |
|
Примечание: Х - принимает значения одной цифры и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом и на электронный преобразователь методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 11.1 руководства по эксплуатации MERA TFM.000.000.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.52-002-33863839-2022 «Расходомеры электромагнитные MERA TFM. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МЕРА» (ООО «МЕРА»)
ИНН 7801311900
Юридический адрес: 199106, г. Санкт-Петербург, пр-кт Средний в.о., д 86, лит. А, помещ. 18Н
Тел: +7 (812) 320-55-00
E-mail: info@mera-russia.com
Website: https://www.mera-russia.com
Изготовитель
Общество с ограниченной ответственностью «МЕРА» (ООО «МЕРА»)ИНН 7801311900
Адрес: 199106, г. Санкт-Петербург, пр-кт Средний в.о., д 86, лит. А, помещ. 18Н
Тел: +7 (812) 320-55-00
E-mail: info@mera-russia.com
Website: https://www.mera-russia.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «МЕРА» (ООО «МЕРА»)ИНН 7801311900
Юридический адрес: 199106, г. Санкт-Петербург, пр-кт Средний в.о., д 86, лит. А, помещ. 18Н
Тел: +7 (812) 320-55-00
E-mail: info@mera-russia.com
Website: https://www.mera-russia.com
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из первичного измерительного датчика (далее - измерительный датчик) и электронного преобразователя с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений (далее - ЭП), смонтированных в едином моноблоке (компактное исполнение) или в раздельных корпусах (раздельное исполнение).
Измерительный датчик состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ЭП обеспечивает прием и обработку сигнала от измерительного датчика и в зависимости от исполнения формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры могут работать как в прямом, так и в обратном направлении потока
жидкости.
на
Структура условного обозначения исполнений расходомеров приведена рисунке 1.
S- И- S- S- s- S- И- S- и- и-1"Г_1 ^_1 1_3_1 1Т"1 l"TJ l_6"J ^_l l8_i i_9_i ' 10 '
I__________________________I
11
Рисунок 1 - Структура условного обозначения исполнений расходомеров
Таблица 1 - Расшифровка структуры условного обозначения исполнений расходомеров
|
Позиция |
Наименование |
Код заказа |
Описание |
|
1 |
Тип |
TFM |
Общепромышленное исполнение |
|
TFM Ex |
Взрывозащищенное исполнение 1Ex db IIC T6 Gb X | ||
|
S |
Санитарное исполнение | ||
|
2 |
Диаметр |
DN |
Возможные варианты на выбор: DN6.. .DN1200 |
|
3 |
Исполнение |
S |
Компактный тип с локальным дисплеем |
|
L |
Дистанционный тип; по умолчанию кабель длиной 10 метров | ||
|
4 |
Материал электрода |
M |
SS316L |
|
T |
Титан | ||
|
D |
Тантал | ||
|
H |
Сплав Хастеллой С | ||
|
P |
Платино-иридиевый сплав | ||
|
ТС |
Карбид вольфрама | ||
|
5 |
Выходной сигнал |
1 |
4-20 мА, импульсный/частотный |
|
6 |
Материал футеровки |
X |
Твердая резина |
|
P |
Полипропилен | ||
|
F |
ПТФЭ (PTFE) | ||
|
PU |
Полиуретан (PU) | ||
|
A |
Перфторированный сополимер (PFA) | ||
|
7 |
Источник питания |
0 |
110-240 В переменного тока |
|
1 |
24 В постоянного тока (20-36 В постоянного тока) | ||
|
2 |
Источник питания от аккумулятора (только для общепромышленного исполнение) | ||
|
8 |
Связь |
0 |
Отсутствует |
|
1 |
Modbus RTU RS485 | ||
|
2 |
HART | ||
|
3 |
GPRS | ||
|
4 |
Profibus DP | ||
|
9 |
Заземление датчика |
0 |
Отсутствует |
|
1 |
Заземляющее кольцо | ||
|
2 |
Заземляющий электрод | ||
|
10 |
Фланцевое соединение |
PN__ |
Возможные варианты на выбор: PN10, PN16, PN25, PN40 |
|
11 |
Материал корпуса |
0 |
Углеродистая сталь |
|
1 |
Нержавеющая сталь 304 | ||
|
2 |
Нержавеющая сталь 316 |
Заводской номер в буквенно-цифровом формате наносится типографским способом на этикетку, закрепляемую на корпусе расходомера.
Общий вид расходомеров представлен на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование расходомеров не предусмотрено.

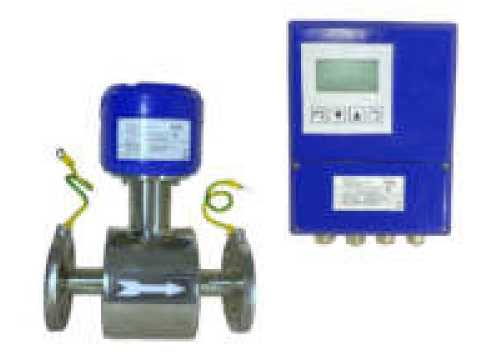

б) Раздельное исполнение
а) Компактное общепромышленное исполнение
г) Санитарное исполнение
Рисунок 2 - Общий вид расходомеров электромагнитных MERA TFM
в) Взрывозащищенное исполнение
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
TFM |
TFM Ex |
TFM S | |
|
Диаметр условного прохода (Ду), мм |
от 6 до 1200 |
от 10 до 100 | |
|
Диапазон измерений объемного расхода, м3/ч |
В соответствии с таблицей 4 | ||
|
Пределы допускаемой относительной | |||
|
погрешности при измерении объемного расхода | |||
|
и объема, % при скорости потока v, м/с: | |||
|
10 > v > 1 |
±0,5 | ||
|
0,3 < v < 1 |
±1,0 | ||
Таблица 4 - Диаметры условного прохода и диапазоны измерений расходомеров
|
Ду |
Минимальный объемный расход жидкости, Qmin, м3/ч |
Максимальный объемный расход жидкости, Qmax, м3/ч |
|
6 |
0,03 |
1,02 |
|
10 |
0,08 |
2,83 |
|
15 |
0,19 |
6,36 |
|
20 |
0,34 |
11,3 |
|
25 |
0,53 |
17,7 |
|
32 |
0,86 |
28,9 |
|
40 |
1,35 |
45,2 |
|
50 |
2,12 |
70,7 |
|
65 |
3,58 |
119,5 |
|
80 |
5,43 |
181,0 |
|
100 |
8,48 |
282,7 |
Продолжение таблицы 4
|
125 |
13,2 |
441,8 |
|
150 |
19,1 |
636,2 |
|
200 |
33,9 |
1131,0 |
|
250 |
53,0 |
1767,0 |
|
300 |
76,3 |
2545,0 |
|
350 |
103,9 |
3465,0 |
|
400 |
135,7 |
4524,0 |
|
450 |
171,8 |
5726,0 |
|
500 |
212,1 |
7069,0 |
|
600 |
305,4 |
10179,0 |
|
700 |
415,6 |
13850,0 |
|
800 |
542,9 |
18100,0 |
|
900 |
662,8 |
22900,0 |
|
1000 |
848,2 |
28270,0 |
|
1200 |
1225,0 |
41000,0 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
TFM |
TFM Ex |
TFM S | |
|
Условия эксплуатации: | |||
|
- температура измеряемой среды1), °С |
от -5 до +180 | ||
|
- температура окружающей среды, °С: | |||
|
- измерительный датчик1) |
от -5 до +180 | ||
|
- электронный преобразователь |
от -20 до +60 | ||
|
- относительная влажность воздуха, % |
от 10 до 95 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
от 110 до 240 | ||
|
- напряжение постоянного тока, В |
от 18 до 36 | ||
|
Потребляемая мощность, Вт, не более |
20 | ||
|
Давление измеряемой среды1), МПа, не более |
4 | ||
|
Выходные сигналы: | |||
|
- постоянного тока, мА |
от 4 до 20 | ||
|
- частотно-импульсный, Г ц |
от 1 до 5000 | ||
|
Габаритные размеры, мм, не более | |||
|
- длина |
1200 |
300 | |
|
- ширина |
1485 |
220 | |
|
- высота |
1640 |
335 | |
|
Масса, кг, не более: | |||
|
- измерительный датчик |
1324 |
23 | |
|
- электронный преобразователь |
6 |
6 | |
|
Степень защиты по ГОСТ 14254-15 |
IP65 | ||
|
Маркировка взрывозащищенности по |
1Ex db IIC T6 Gb X | ||
|
ГОСТ 31610.0-2014 | |||
|
Средняя наработка на отказ, ч |
100000 | ||
|
Средний срок службы, лет |
12 | ||
|
1) - в зависимости от исполнения | |||
