Номер по Госреестру СИ: 91154-24
91154-24 Контроллеры управления
(КАТРОН)
Назначение средства измерений:
Контроллеры управления КАТРОН (далее - контроллеры или КАТРОН) предназначены для измерений напряжения и силы тока источников постоянного тока, напряжения потенциала.
Внешний вид.
Контроллеры управления
Рисунок № 1
Внешний вид.
Контроллеры управления
Рисунок № 2
Внешний вид.
Контроллеры управления
Рисунок № 3
Внешний вид.
Контроллеры управления
Рисунок № 4
Внешний вид.
Контроллеры управления
Рисунок № 5
Общие сведения
Дата публикации - 29.01.2024
Срок свидетельства - 29.01.2029
Номер записи - 193044
ID в реестре СИ - 1413986
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод КАТРОН-СКЗ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Дон-Конт" (ООО "НПП "ДонКонт")
Страна - РОССИЯ
Населенный пункт - Ростовская обл., Мясниковский р-н, х. Ленинаван
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№233 от 2024.01.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Контроллеры управления (КАТРОН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Дон-Конт" (ООО "НПП "ДонКонт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91154-24 29.01.2029 |
Контроллеры управления, КАТРОН Общество с ограниченной ответственностью "Научно-производственное предприятие "Дон-Конт" (ООО "НПП "ДонКонт") (РОССИЯ Ростовская обл., Мясниковский р-н, х. Ленинаван) |
ОТ МП |
4 года |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Кто поверяет Контроллеры управления (КАТРОН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 18 | 18 | 18 | 0 | 0 | 18 | 18 | 0 |
Стоимость поверки Контроллеры управления (КАТРОН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров разделено на встроенное программное обеспечение (далее - ВПО) и внешнее программное обеспечение и (далее - ПО), устанавливаемое на персональный компьютер.
Метрологически значимым является только встроенное ПО. Встроенное ПО «КАТРОН-СКЗ» предназначено для обеспечения работы контроллеров в соответствии с их техническими и метрологическими характеристиками. Встроенное ПО устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Встроенное ПО защищено от несанкционированного доступа путем разграничения прав доступа (вход по паролю) и механического пломбирования. Метрологические характеристики контроллеров нормированы с учетом метрологически значимой часть ВПО.
Встроенное ПО КАТРОН-СКЗ соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Изменение, удаление, модификация и другие, непреднамеренные и преднамеренные изменения метрологически значимой части ПО без нарушения целостности корпуса прибора или пломбы невозможны.
Внешнее ПО «Katron Service» метрологически значимой части не имеет и предназначена для первоначальной настройки, конфигурирования и чтения данных контроллеров управления КАТРОН.
Внешнее ПО «Стел-К» метрологически значимой части не имеет и предназначено для автоматизации электрохимической (катодной) защиты подземных металлических сооружений от коррозии на предприятиях нефтяного, газового, химического, энергетического и промышленного комплексов, а также коммунального хозяйства, обслуживающих городские коммуникации, подземные трубопроводы тепловых и газовых сетей, а также для измерения величины аналоговых сигналов от датчиков и внешних устройств.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
КАТРОН-СКЗ |
ПО КАТРОН-СКЗ |
не ниже 0.94 |
48030 |
CRC16 |
|
«Katron Service» |
Сервисное ПО КАТРОН |
не ниже 2.0.0.22 |
- |
- |
|
«СТЕЛ-К» |
ПО СТЕЛ-К |
не ниже 1.0.5.1186 |
- |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографской печатью.
Комплектность средств измеренийТаблица 4 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренияприведены в разделе 23 «Работа контроллера в различных режимах» «Контроллеры управления КАТРОН-СКЗ. Руководство по эксплуатации.ТЛИБ.421243.001 РЭ»; в разделе 13 «Работа измерителя в различных режимах» «Контроллеры управления КАТРОН-ПИКЕТ. Руководство по эксплуатации.ТЛИБ.421243.001-01 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 28 июля 2023 г. № 1520;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 1 октября 2018 г. № 2091;
ТЛИБ.421243.001 ТУ «Контроллер управления КАТРОН. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ДонКонт» (ООО «НПП «ДонКонт»).
ИНН 6165166640
Юридический адрес: 346800, Ростовская обл., Мясниковский р-н, х. Ленинаван,
1-й километр автодороги Ростов-на-Дону - Новошахтинск, стр. 8/7
E-mail: donkont@ya.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ») Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173 Телефон: (863)290-44-88, факс: (863)291-08-02E-mail: info@rostcsm.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ДонКонт» (ООО «НПП «ДонКонт»).
ИНН 6165166640
Юридический адрес: 346800, Ростовская обл., Мясниковский р-н, х. Ленинаван,
1-й километр автодороги Ростов-на-Дону - Новошахтинск, стр. 8/7
E-mail: donkont@ya.ru
Принцип действия контроллеров основан на преобразовании аналоговых измерительных сигналов, полученных от первичных преобразователей, в соответствующий код с последующей передачей последнего на ПЭВМ с ПО верхнему уровню, где происходит обработка и представление результатов измерений.
Контроллеры управления КАТРОН предназначены для управления силовой частью станции катодной защиты (далее - СКЗ), контроля и стабилизации выходных параметров - ток, защитный потенциал. КАТРОН обеспечивают считывание показаний со счётчиков электроэнергии - Меркурий 200, ЦЭ6827М1, ЦЭ6827М и ЦЭ6822. Осуществляют контроль заданных параметров и оповещение о выходе заданных параметров, за установленные пределы, по сотовым каналам связи GSM.
Контроллеры управления КАТРОН изготавливаются в двух модификациях:
-
- КАТРОН-ПИКЕТ контроллер с автономным питанием, который обеспечивает только измерение напряжения защитного потенциала без возможности подключения счетчика электроэнергии;
-
- КАТРОН-СКЗ контроллер обеспечивает измерение напряжения защитного потенциала, измерение выходного напряжения СКЗ, измерение силы тока СКЗ, обмен данным со счетчиками электроэнергии.
Маркировка контроллеров управления КАТРОН выполнена на наклейке, расположенной на корпусе и содержит: заводской номер изделия в виде цифрового обозначения, состоящий из арабских цифр, год изготовления.
Конструкция контроллеров управления КАТРОН не предусматривает нанесения знака поверки на корпус. Между платой и корпусом контроллера клеится саморазрушающаяся наклейка, ограничивающая доступ к цепям, влияющим на метрологические характеристики
Контроллера. Место нанесения заводского номера и саморазрушающейся наклейки представлены на рисунке 2.
Внешний вид контроллера управления КАТРОН в двух модификациях показан на рисунке 1.

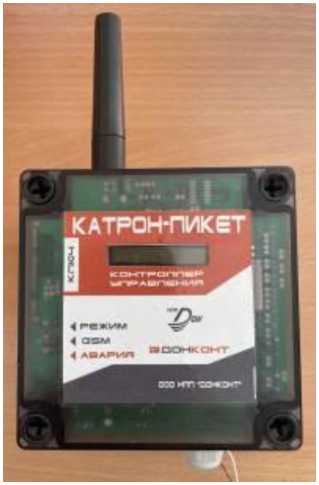

а) КАТРОН-ПИКЕТ

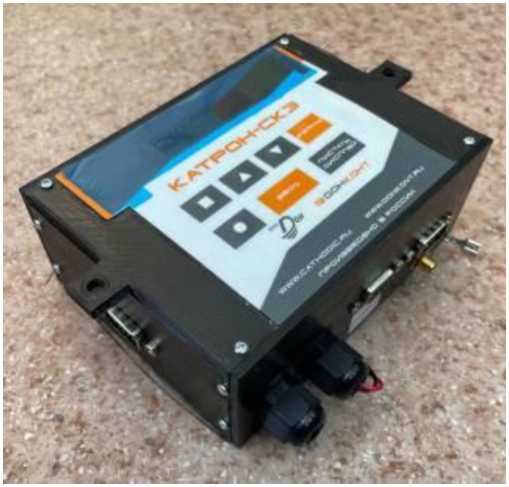

б) КАТРОН-СКЗ
|
|"*1- 1 *₽• * |
пломба |
|
|| х₽* |
- ■ |
|
• Г-1 |
гг["1 ~ • ——1
<ЛвТ|ГггI__________1 rtfflinnri___________1

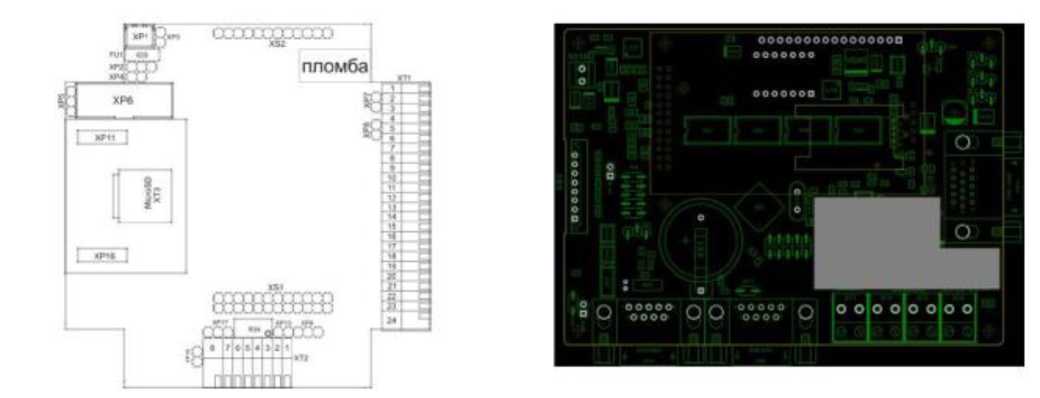

между платой и корпусом контроллера клеится саморазрушающаяйся наклейка, ограничивающая доступ к цепям, влияющим на метрологические характеристики контроллера
Рисунок 1 - Внешний вид контроллера управления КАТРОН
на плату управления устанавливается кожух, который пломбируется саморазрушающейся наклейкой

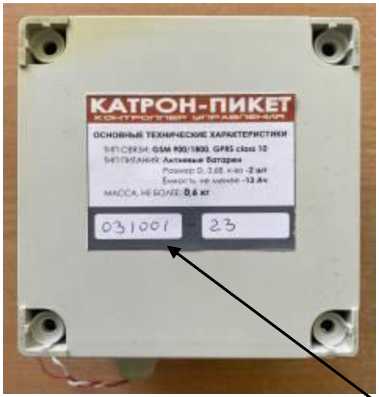

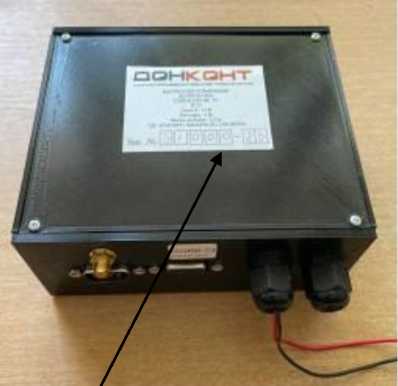

Место нанесения заводского номера
Рисунок 2 - Места нанесения заводского номера и саморазрушающейся наклейки контроллера управления КАТРОН.
|
Наименование |
Обозначение |
Количество |
|
Контроллер управления КАТРОН-СКЗ в составе: |
- |
1 шт. |
|
- антенна GSM |
- |
1шт. |
|
- руководство по эксплуатации контроллеры управле- | ||
|
ния КАТРОН-СКЗ |
ТЛИБ.421243.001 РЭ |
1 экз. |
|
- паспорт КАТРОН-СКЗ |
ТЛИБ.421243.001 ПС |
1 экз. |
|
Контроллер управления КАТРОН- ПИКЕТ в составе: |
- |
1 шт. |
|
- антенна GSM |
1 шт. | |
|
- руководство по эксплуатации контроллеры управле- |
- |
1 шт. |
|
ния КАТРОН-ПИКЕТ |
ТЛИБ.421243.001-01 РЭ |
1 экз. |
|
- паспорт КАТРОН-ПИКЕТ |
ТЛИБ.421243.001-01 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение | |
|
КАТРОН-СКЗ |
КАТРОН-ПИКЕТ | |
|
Диапазон измерения силы постоянного тока, А |
от 1 до 100 |
- |
|
Пределы относительной погрешности измерения силы постоянного тока, %. |
± 2,0 |
- |
|
Диапазон измерения напряжения постоянного тока, В |
от 1 до 100 |
- |
|
Пределы относительной погрешности измерения напряжения постоянного тока, %. |
± 2,0 |
- |
|
Диапазон измерения напряжения защитного потенциала, В |
от 0,5 до 4,9 |
от 0,5 до 4,9 |
|
Пределы относительной погрешности измерения напряжения защитного потенциала, %. |
± 2,0 |
± 2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
КАТРОН-СКЗ |
КАТРОН- ПИКЕТ |
|
Время готовности контроллера к работе, с, не более |
60 |
60 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C |
от -40 до +50 |
от -40 до +50 |
|
- относительная влажность воздуха, при +25 °C, %, не более |
98 |
98 |
|
Напряжение питания переменного тока, В |
от 8,1 до 9,9 |
- |
|
Напряжение питания постоянного тока, В |
- |
от 7,2 до 12 |
|
Габаритные размеры, мм, не более - высота |
125 |
105 |
|
- глубина |
55 |
135 |
|
- ширина |
165 |
80 |
|
Масса, кг, не более |
2 |
2 |
