Номер по Госреестру СИ: 91139-24
91139-24 Полуприцеп-цистерна
(COBO D-2043)
Назначение средства измерений:
Полуприцеп-цистерна COBO D-2043 (далее - ШШ,) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна

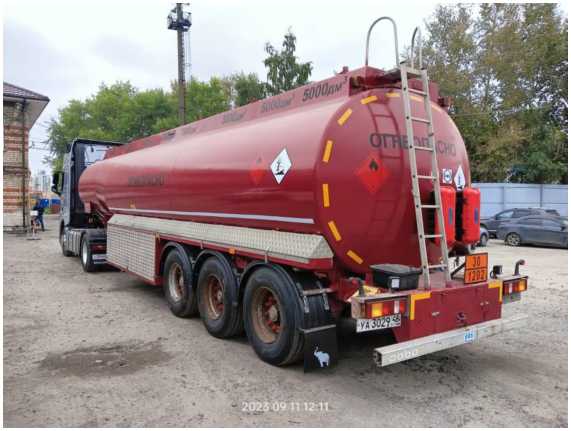

Рисунок № 1
Внешний вид.
Полуприцеп-цистерна

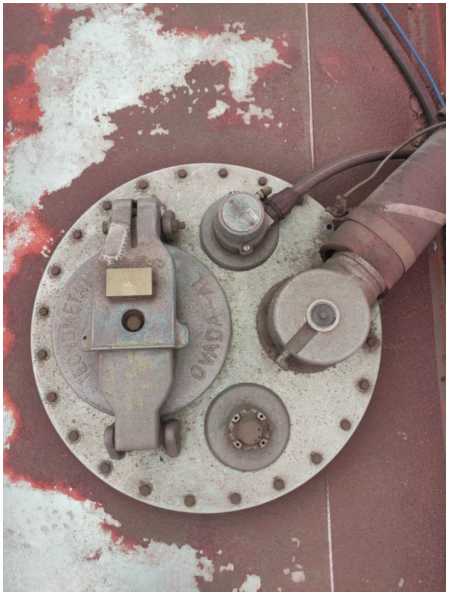

Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 20.02.2024
Срок свидетельства -
Номер записи - 193014
ID в реестре СИ - 1413930
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна COBO D-2043, Полуприцеп-цистерна,
Производитель
Изготовитель - TALLERES COBO HERMANOS S.L.
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№209 от 2024.01.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2312 от 2025.10.28 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 9 октября 2025 г. № 2190 «Об утверждении типов средств измерений»
№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)
№405 от 2024.02.19 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 января 2024 г. № 209 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Полуприцеп-цистерна (COBO D-2043)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений TALLERES COBO HERMANOS S.L.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91139-24 |
Полуприцеп-цистерна, COBO D-2043 TALLERES COBO HERMANOS S.L. (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
92770-24 |
Полуприцепы-цистерны, COBO TALLERES COBO HERMANOS S.L. (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
96398-25 |
Полуприцеп-цистерна, COBO HERMANOS D-1834 TALLERES COBO HERMANOS S.L. (ИСПАНИЯ ) |
ОТ |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Полуприцеп-цистерна (COBO D-2043)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (COBO D-2043)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в Паспорте «Полуприцеп-цистерна COBO D-2043», раздел 10.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. №2356.
ПравообладательTALLERES COBO HERMANOS S.L.,
Юридический адрес: Испания Poligono Industrial de Guarnizo, Parcela 22, Guarnizo
Spain Tel: + 34 942 559 353
Е-mail: cobo@cisternascobo.com.
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
TALLERES COBO HERMANOS S.L.,Юридический адрес: Испания Poligono Industrial de Guarnizo, Parcela 22, Guarnizo
Spain Tel: + 34 942 559 353
Е-mail: cobo@cisternascobo.com.
Принцип действия ПП, основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ПП, состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ,истерна состоит из восьми герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ПП, является транспортной мерой полной вместимости.
В верхней части каждой секции ПП, приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Пломбирование полуприцепа предусмотрено.
Общий вид полуприцепа-цистерны COBO D-2043 зав. № VS9S0A3RN41019049 представлен на рисунках 1-2.
Рисунок 1 - Общий вид полуприцепа-цистерны COBO D-2043
Рисунок 2 - Общий вид полуприцепа-цистерны COBO D-2043
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
Верхний борт
I цистерны
Б (4:1)
Место для нанесения
Указатель уровня
знака поверки
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
41000 |
|
Количество секций, шт. |
8 |
|
Вместимость 1 секции, дм3 |
6000 |
|
Вместимость 2 секции, дм3 |
7400 |
|
Вместимость 3 секции, дм3 |
4000 |
|
Вместимость 4 секции, дм3 |
3000 |
|
Вместимость 5 секции, дм3 |
7600 |
|
Вместимость 6 секции, дм3 |
3000 |
|
Вместимость 7 секции, дм3 |
5000 |
|
Вместимость 8 секции, дм3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
7100 |
|
Габаритные размеры, мм, не более - длина |
12000 |
|
- ширина |
2550 |
|
- высота |
3800 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
