Номер по Госреестру СИ: 90913-23
90913-23 Измерители удельной электропроводности углеводородных жидкостей
(Фалькон-100)
Назначение средства измерений:
Измерители удельной электропроводности углеводородных жидкостей Фалькон-100 (далее - измерители) предназначены для измерений удельной электрической проводимости (УЭП) углеводородных жидкостей.
Внешний вид.
Измерители удельной электропроводности углеводородных жидкостей
Рисунок № 1
Внешний вид.
Измерители удельной электропроводности углеводородных жидкостей
Рисунок № 2
Общие сведения
Дата публикации - 28.12.2023
Срок свидетельства - 27.12.2028
Номер записи - 192820
ID в реестре СИ - 1413320
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СокТрейд Ко" (ООО "СокТрейд Ко")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 3
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители удельной электропроводности углеводородных жидкостей (Фалькон-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СокТрейд Ко" (ООО "СокТрейд Ко")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90913-23 27.12.2028 |
Измерители удельной электропроводности углеводородных жидкостей, Фалькон-100 Общество с ограниченной ответственностью "СокТрейд Ко" (ООО "СокТрейд Ко") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Измерители удельной электропроводности углеводородных жидкостей (Фалькон-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 7 | 7 | 0 | 3 | 7 | 7 | 0 |
Стоимость поверки Измерители удельной электропроводности углеводородных жидкостей (Фалькон-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Техническое описание и инструкция по эксплуатации. Измеритель удельной электропроводности углеводородных жидкостей Фалькон-100» типографским способом, а также методом гравировки на заднюю поверхность вторичного преобразователя измерителя удельной электропроводности углеводородных жидкостей Фалькон-100
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 8 «Выполнение измерений» документа «Техническое описание и инструкция по эксплуатации. Измеритель удельной электропроводности углеводородных жидкостей Фалькон-100».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
ТУ 26.51.52-001-59780737-2020 Измеритель удельной электропроводности
углеводородных жидкостей Фалькон-100. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «СокТрейд Ко» (ООО «СокТрейд Ко») ИНН 7715359471
Юридический адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 3, помещ. 1, ком. 27
Телефон: (495)604-44-44
E-mail: info@soctrade.com
Изготовитель
Общество с ограниченной ответственностью «СокТрейд Ко» (ООО «СокТрейд Ко») ИНН 7715359471Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 3, помещ. 1, ком. 27 Телефон: (495)604-44-44
E-mail: info@soctrade.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
E-mail: info@vniim.ru,
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «СокТрейд Ко» (ООО «СокТрейд Ко») ИНН 7715359471
Юридический адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 3, помещ. 1, ком. 27
Телефон: (495)604-44-44
E-mail: info@soctrade.com
Принцип действия измерителя кондуктометрический. Основан на измерении электрического сопротивления анализируемой жидкости.
Измеритель представляет собой портативное средство измерений, состоящее из вторичного преобразователя и первичного преобразователя (датчика). Вторичный преобразователь оснащен цифровым дисплеем, кнопками управления и разъемом для подключения измерительного электрода.
Питание измерителя осуществляется от источника постоянного тока в виде щелочной батареи.
Нанесение знака поверки на измерители не предусмотрено.
Программное обеспечение отсутствует, функционирование прибора обеспечивается аналоговой электронной схемой в сочетании с АЦП.
Заводской номер измерителя наносится на заднюю панель вторичного преобразователя методом гравировки в виде буквенно-цифрового обозначения, состоящего из трех букв латинского алфавита и четырех арабских цифр.
Общий вид измерителя представлен на рисунке 1а.
Место нанесения заводского номера измерителя представлено на рисунке 1б.
Пломбирование измерителей не предусмотрено.
SocTradc
Место нанесения знака утверждения типа
Место нанесения и формат заводского номера

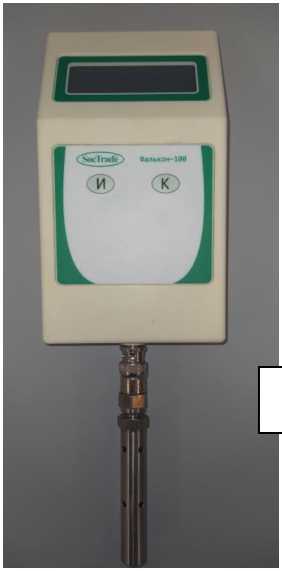

Рисунок 1а - Общий вид измерителя удельной электропроводности углеводородных жидкостей Фалькон-100
Рисунок 1б - Общий вид задней поверхности вторичного преобразователя измерителя удельной электропроводности углеводородных жидкостей Фалькон-100 с указанием формата и места нанесения заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель удельной электропроводности углеводородных жидкостей |
Фалькон-100 |
1 шт. |
|
Набор комплектующих* |
- |
1 компл. |
|
Техническое описание и инструкция по эксплуатации |
- |
1 экз. |
|
*Набор комплектующих в составе: штатив, заземляющий провод и стакан для пробы емкостью 1 дм3 | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений удельной электрической проводимости, пСм/м |
от 1 до 2000 |
|
Пределы допускаемой основной абсолютной погрешности измерений при н.у., пСм/м |
±(0,02^Хизм*+1) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений УЭП, вызванной отклонением температуры окружающей среды от 20 °С в долях от основной абсолютной погрешности на каждые 10 °С |
± 0,5 |
|
Диапазон значений кондуктивной постоянной первичного преобразователя, м-1 |
от 0,9 до 1,1 |
|
Примечание: Хизм - измеренное значение удельной электрической проводимости измерителем | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания и потребляемой мощности от источника постоянного тока (щелочной батареи): - напряжение, В |
12 |
|
- потребляемая мощность, В^А, не более |
23 |
|
Габаритные размеры первичного преобразователя (датчика), мм, не более: - длина |
113 |
|
- диаметр |
13 |
|
Габаритные размеры вторичного преобразователя, мм, не более: - длина |
170 |
|
- ширина |
90 |
|
- высота |
35 |
|
Масса первичного преобразователя, кг, не более |
0,07 |
|
Масса вторичного преобразователя, кг |
0,3 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 10 до 35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- температура анализируемой среды, °С |
от 10 до 30 |
|
Нормальные условия измерений: - температура анализируемой среды, °С |
от 19,5 до 20,5 |
|
- температура окружающего воздуха, °С |
от 19 до 21 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
5000 |
