Номер по Госреестру СИ: 90912-23
90912-23 Спектрофотометры
(PEAK)
Назначение средства измерений:
Спектрофотометры PEAK (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых и жидких проб различного происхождения.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Внешний вид.
Спектрофотометры
Рисунок № 4
Внешний вид.
Спектрофотометры
Рисунок № 5
Внешний вид.
Спектрофотометры
Рисунок № 6
Общие сведения
Дата публикации - 28.12.2023
Срок свидетельства - 27.12.2028
Номер записи - 192819
ID в реестре СИ - 1413319
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
С-7200А, мод. С-7100, мод. T-9200A, T-9200A, E-2100UV, E-2000V, C-7200S, C-7200A, C-7100,
Производитель
Изготовитель - PEAK Instruments (Shanghai) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Спектрофотометры (PEAK)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений PEAK Instruments (Shanghai) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90912-23 27.12.2028 |
Спектрофотометры, PEAK PEAK Instruments (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94508-25 31.01.2030 |
Спектрометры атомно-абсорбционные, PROXILAB PEAK Instruments (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Спектрофотометры (PEAK)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 11 | 7 | 11 | 0 | 0 | 11 | 11 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Спектрофотометры (PEAK)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
4720 | 4720 |
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением и автономным программным обеспечением UV Professional. Идентификационные данные программного обеспечения приведены в таблице 1.
Встроенное ПО спектрофотометров предназначено для выполнения аппаратных функций спектрофотометров, передачи данных в автономное ПО и для управления работой спектрофотометра и процессом измерений.
Автономное программное обеспечение на внешнем компьютере и встроенное ПО спектрофотометров, предназначено для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных и выполняет следующие функции:
-
- управление спектрофотометром;
-
- настройку режимов работы;
-
- получение спектров;
-
- обработку и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических проверок модулей спектрофотометра.
Все ПО является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
- |
UV Professional |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.3.30 |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (шильд), расположенную на задней панели спектрофотометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Спектрофотометры PEAK. Руководство по эксплуатации», раздел 2 «Фотометрические измерения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г.№ 2517;
Стандарт предприятия «Спектрофотометры PEAK». PEAK Instruments (Shanghai) Co., Ltd., Китай.
Правообладатель
PEAK Instruments (Shanghai) Co., Ltd., Китай
Адрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Телефон: +86 134 0209 5836
E-mail: frank@peakii.com
Изготовитель
PEAK Instruments (Shanghai) Co., Ltd., КитайАдрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Телефон: +86 134 0209 5836
E-mail: frank@peakii.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Правообладатель
PEAK Instruments (Shanghai) Co., Ltd., Китай
Адрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Телефон: +86 134 0209 5836
E-mail: frank@peakii.com
К настоящему типу средств измерений относятся спектрофотометры следующих модификаций: C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, C-7200, C-7200S, C-7200A, E-2000V, E-2000UV, E-2100V, E-2100UV, X-8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA, T-9100, T-9200, T-9200S, T-9200A, которые отличаются друг от друга спектральной шириной щели, уровнем рассеянного света, оптической схемой (одно- или двух-лучевой), используемыми источниками излучения и типом встроенной системы управления с ЖК-дисплеем (с кнопочным или сенсорным управлением), на который выводятся рабочая длина волны, результат измерения коэффициента пропускания, снимаемые спектры, кинетические кривые и текущие параметры спектрофотометра.
Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.
Оптическая схема спектрофотметров построена на базе монохроматора Черни-Тернера - однолучевая (модификации C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, E-2000V, E-2000UV, E-2100V, E-2100UV, T-9100) и двухлучевая (модификации C-7200, C-7200S, C-7200A, X-8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA, T-9200, T-9200S, T-9200A). Встроенный дисплей с кнопочным управлением имеют спектрофотометры следующих модификаций: C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, C-7200, C-7200S, C-7200A, X-8200, X-8200S, X-8200A. Встроенный дисплей с сенсорным управлением имеют спектрофотометры следующих модификаций: X-8200T, X-8200TS, X-8200TA, T-9100, T-9200, T-9200S, T-9200A, E-2000V, E-2000UV, E-2100V, E-2100UV. В качестве источника излучения в модификациях X8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA используется ксеноновая лампа, в модификациях C-7000V, E-2000V, E-2100V - галогеновая лампа, в остальных модификациях - галогенная и дейтериевая лампы. Программное обеспечение спектрофотометров позволяет осуществить вывод показаний в единицах оптической плотности.
Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм. Модификации T-9100, T-9200, T-9200S, T-9200A допускают возможность установки в кюветное отделение 60-мм интегрирующей сферы.
Нанесение знака поверки на спектрофотометры и пломбирование спектрофотометров не предусмотрено.
Обозначение типа спектрофотометров, обозначение модификации, серийный номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрофотометра, наносятся на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления. Общий вид спектрофотометров приведен на рисунках 1-5. Вид информационной таблички (шильда) спектрофотометра приведен на рисунке 6.

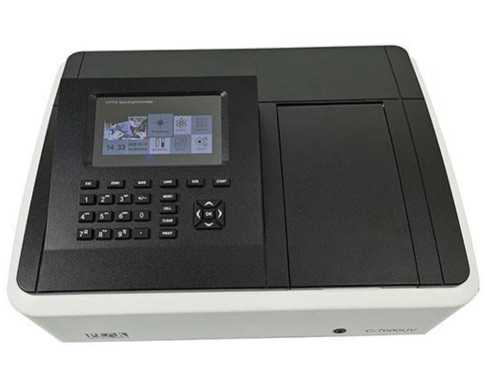

Рисунок 1 - Общий вид спектрофотометров модификаций C-7000V, C-7000UV

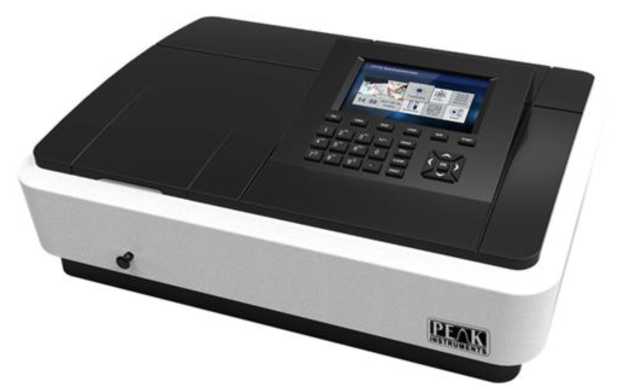

Рисунок 2 - Общий вид спектрофотометров модификаций
C-7100, C-7100S, C-7100A, C-7200, C-7200S, C-7200A, X-8200, X-8200S, X-8200A

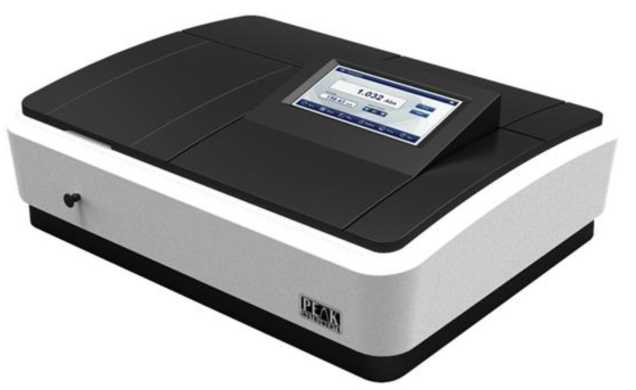

Рисунок 3 - Общий вид спектрофотометров модификаций
X-8200T, X-8200TS, X-8200TA, T-9100, T-9200, T-9200S, T-9200A

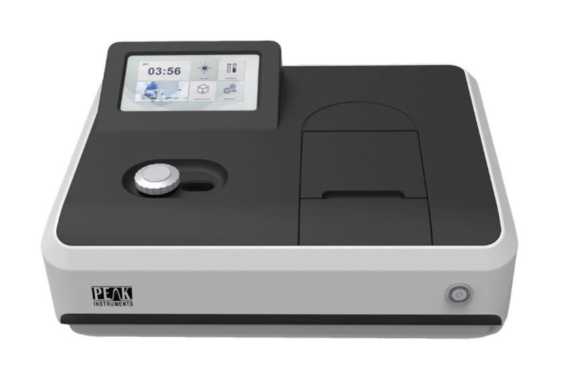

Рисунок 4 - Общий вид спектрофотометров E-2000V, E-2000UV

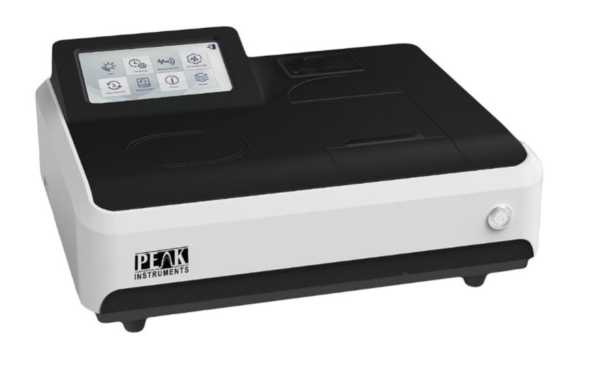

Рисунок 5 - Общий вид спектрофотометров E-2100V, E-2100UV.
Место нанесения знака утвержден ия типа
No. 22 Lane 799 Guangfulin Road,
__ Shanghai 201620
INSTRL|"mENTS e-mail: info@peakii.com | web: www.peakii.com
Место нанесения серийного номера
Обозначение

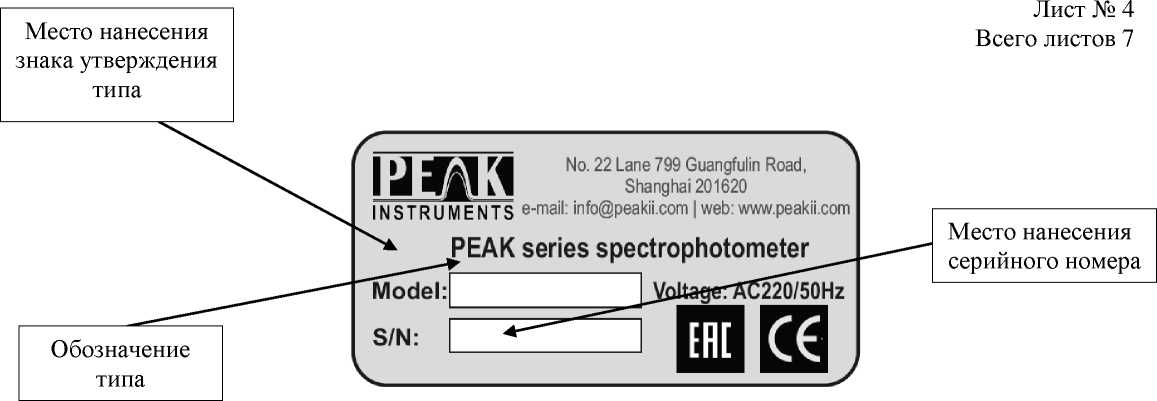

Рисунок 6 - Вид информационной таблички (шильда) спектрофотометров
220/50HZ
типа
Таблица 4 - Комплектность спектрофотомера
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
PEAK |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм - модификация С-7000V, E-2100V |
от 320 до 1100 |
|
- модификация E-2000V |
от 320 до 1020 |
|
- модификация E-2000UV |
от 200 до 1020 |
|
- остальные модификации |
от 200 до 1100 |
|
Диапазон измерений спектральных коэффициентов направленного пропускания, % |
от 1,0 до 99 |
|
Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, %: - модификации С7200А и Т9200А: - в спектральном диапазоне св. 380 до 780 нм включ. |
±0,5 |
|
- в спектральном диапазоне от 200 до 380 нм включ. и св. 780 до 1100 нм |
±1,0 |
|
- модификации C-7200, C-7200S, X-8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA, T-9200, T-9200S |
±1,0 |
|
- модификации C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, Т-9100, E-2000V, E-2000UV, E-2100V, E-2100UV |
±1,5 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний спектральных коэффициентов направленного пропускания, % |
от 0 до 100 |
|
Спектральная ширина щели, нм - модификации E-2000V, E-2000UV, E-2100V, E-2100UV |
4,0 |
|
- модификации C-7000V, C-7000UV, C-7100, C-7200, X-8200, X-8200T, T-9100, T-9200 |
2,0 |
|
- модификации C-7100S, C-7200S, X-8200S, X-8200TS, T-9200S |
1,0 |
|
- модификации C-7100A, C-7200A, X-8200A, X-8200TA, T-9200A |
0,5/1/2/4/5 |
|
Уровень рассеянного света (на 220 и 360 нм по NaNO2), %, не более: - модификации C-7100, C-7100S, C-7100A, C-7200, C-7200S, T-9100, T-9200, T-9200S |
0,07 |
|
- модификации C-7200A, T-9200A |
0,03 |
|
- модификации C-7000V, C-7000UV, X-8200, X-8200T, X-8200S, X-8200TS, X-8200A, X-8200TA |
0,10 |
|
- модификации E-2000V, E-2000UV, E-2100V, E-2100UV |
0,20 |
|
Габаритные размеры (ДхШхВ), мм, не более: - модификации C-7100, C-7100S, C-7200, C-7200S, X-8200, X-8200T, X-8200S, X-8200TS, T-9100, T-9200, T-9200S |
610х465х240 |
|
- модификации С-7000V, C-7000UV |
530х410х250 |
|
- модификации E-2000V, E-2000UV, E-2100V, E-2100UV |
500х400х250 |
|
- модификации C-7100A, C-7200A, X-8200A, X-8200TA, T-9200A |
830x630x320 |
|
Масса, кг, не более: - модификации C-7100, C-7100S, C-7200, C-7200S, X-8200, X-8200T, X-8200S, X-8200TS, T-9100, T-9200, T-9200S |
23 |
|
- модификации С-7000V, C-7000UV |
13 |
|
- модификации E-2000V, E-2000UV, E-2100V, E-2100UV |
10 |
|
- модификации C-7100A, C-7200A, X-8200A, X-8200TA, T-9200A |
34 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Напряжение питания частотой (50+1) Гц, В |
220±22 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +17 до +28 |
|
- относительная влажность, % |
не более 75 |
