Сведения о средстве измерений: 90684-23 Меры индуктивности и добротности многозначные

Номер по Госреестру СИ: 90684-23
90684-23 Меры индуктивности и добротности многозначные
(Е1-20)

Назначение средства измерений:
Меры индуктивности и добротности многозначные Е1-20 (далее по тексту -меры Е1-20) предназначены для воспроизведения, хранения и передачи единицы индуктивности и добротности при частотах 100 Гц, 120 Гц и 1 кГц. Меры Е1-20 могут применяться в качестве рабочего эталона единицы индуктивности 2-го разряда в соответствии с ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности».

сертификация программного обеспечения
Внешний вид. Меры индуктивности и добротности многозначные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры индуктивности и добротности многозначные
Рисунок № 1
Внешний вид. Меры индуктивности и добротности многозначные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры индуктивности и добротности многозначные
Рисунок № 2
Внешний вид. Меры индуктивности и добротности многозначные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Меры индуктивности и добротности многозначные
Рисунок № 3
Внешний вид. Меры индуктивности и добротности многозначные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Меры индуктивности и добротности многозначные
Рисунок № 4

Общие сведения

Дата публикации - 11.12.2023
Срок свидетельства - 08.12.2028
Номер записи - 192600
ID в реестре СИ - 1412819
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - ИП Петрищев Алексей Васильевич
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2651 от 2023.12.08 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Меры индуктивности и добротности многозначные (Е1-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ИП Петрищев Алексей Васильевич

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90684-23
08.12.2028
Меры индуктивности и добротности многозначные, Е1-20
ИП Петрищев Алексей Васильевич (РОССИЯ г. Новосибирск)
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Меры индуктивности и добротности многозначные (Е1-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 2 1 2 0 0 2 2 0

    Стоимость поверки Меры индуктивности и добротности многозначные (Е1-20)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Меры Е1-20 имеют встроенное программное обеспечение (ПО). Встроенное ПО представлено в виде микропрограммы и выполняет функции индикации выбираемых значений индуктивности и добротности, установленных настроек. Влияние встроенного ПО учтено при нормировании метрологических характеристик.

    Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

    Идентификационные данные (признаки) ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные (признаки) ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ОКБ А154 Е1-20

    Номер версии (идентификационный номер) ПО, не ниже

    v.01.00

    Цифровой идентификатор ПО

    недоступен


    Знак утверждения типа

    Знак утверждения типа

    наносится методом металлографии на переднюю панель меры, типографским способом на титульный лист технических условий, эксплуатационной документации.

    Лист № 6 Всего листов 7

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Использование по назначению» руководства по эксплуатации на меру Е1-20 «Мера индуктивности и добротности многозначная Е1-20. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности;

    ГОСТ Р 8.868-2014 ГСИ. Государственная поверочная схема для средств измерений электрической добротности;

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    СТЦМ.411643.001 ТУ Мера индуктивности и добротности многозначная Е1-20. Технические условия.

    Правообладатель

    Индивидуальный Предприниматель Петрищев Алексей Васильевич

    ИНН 540957794945

    Юридический адрес: 630025, г. Новосибирск, ул. 1-я Механическая, д. 12, кв. 9

    Почтовый адрес: 630008, г. Новосибирск, ул. Толстого, д. 149, кв. 81

    Телефон: +7 913 922 13 47

    Web-сайт: antennal54.ru

    E-mail: antenna154@mail.ru

    Изготовитель

    Индивидуальный Предприниматель Петрищев Алексей Васильевич
    ИНН 540957794945
    Адрес: 630025, г. Новосибирск, ул. 1-я Механическая, д. 12, кв. 9
    Телефон: +7 9l3 922 l3 47
    Web-сайт: antennal54.ru
    E-mail: antennal54@mail.ru

    Испытательный центр

    «Всероссийский
    Д.И.Менделеева»
    Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени
    (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713- 01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Индивидуальный Предприниматель Петрищев Алексей Васильевич
    ИНН 540957794945
    Юридический адрес: 630025, г. Новосибирск, ул. 1-я Механическая, д. 12, кв. 9
    Почтовый адрес: 630008, г. Новосибирск, ул. Толстого, д. 149, кв. 81
    Телефон: +7 913 922 13 47
    Web-сайт: antennal54.ru
    E-mail: antenna154@mail.ru

    Принцип действия меры Е1-20 основан на синтезировании индуктивности с помощью гиратора. Гиратор представляет собой активную электронную схему, в которой «RC» цепи включаются в обратную связь интегрального операционного усилителя таким образом, чтобы имитировать катушку индуктивности. Использование схемы гиратора позволяет реализовать большую индуктивность в небольшом по размерам корпусе.

    Меры Е1-20 представляют собой настольный прибор, выполненный в пластиковом корпусе с вентиляционными прорезями и ручкой для переноски и установки на поверхности под углом. Подключение к измерителю осуществляется с помощью четырех выходных BNC-разъёмов по двух- или четырехпроводной схеме включения. Питание мер Е1-20 осуществляется от встроенного в ее корпус аккумулятора.

    На передней панели находятся дисплей для отображения воспроизводимых значений индуктивности и добротности и индикации уровня заряда встроенного аккумулятора, две кнопки управления и энкодер (переключатель) для выбора воспроизводимых номинальных значений индуктивности и добротности, для работы с настройками в меню.

    На задней панели размещены четыре разъема BNC для подключения меры к измерителю, разъем для заряда встроенного аккумулятора, кнопка включения/выключения питания.

    Маркировка мер Е1-20 выполнена методом металлографии, наносится на переднюю и заднюю панели. Передняя панель содержит обозначение типа меры, товарный знак изготовителя. Задняя панель содержит обозначение типа меры, заводской номер меры, обозначение разъемов BNC, обозначение кнопки питания, параметры встроенного аккумулятора.

    Заводской номер по принятой нумерации предприятия-изготовителя в виде цифрового обозначения, состоящего из арабских цифр, наносится методом металлографии на заднюю панель приборов, что обеспечивает ее идентификацию. Дополнительно заводской номер отображается на дисплее при включении.

    Нанесение знака поверки на приборы не предусмотрено.

    Для предотвращения от несанкционированного проникновения внутрь мер предусмотрена пломбировка с помощью мастичной пломбы под крышкой рукоятки и с помощью пломбы в виде наклейки под боковой панелью корпуса. Общий вид мер Е1-20 с указанием места нанесения знака утверждения типа представлен на рисунке 1. Общий вид задней панели мер Е1-20 с указанием мест нанесения заводского номера представлен на рисунке 2. Общий вид мер Е1-20 с указанием мест пломбировки представлен на рисунке 3.

    Внешний вид. Меры индуктивности и добротности многозначные (Е1-20), http://oei-analitika.ru

    Рисунок 1 - Общий вид меры Е1-20 с указанием места нанесения знака утверждения типа

    Внешний вид. Меры индуктивности и добротности многозначные (Е1-20), http://oei-analitika.ru

    Место нанесения заводского номера

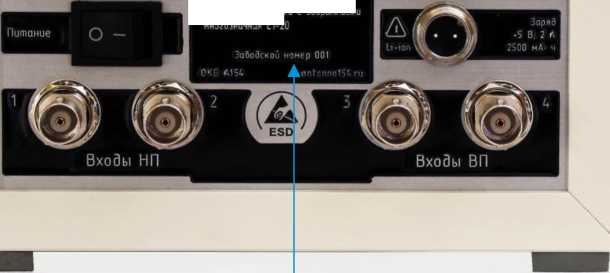

    Рисунок 2 — Общий вид меры Е1-20 с указанием места нанесения заводского номера

    Внешний вид. Меры индуктивности и добротности многозначные (Е1-20), http://oei-analitika.ru

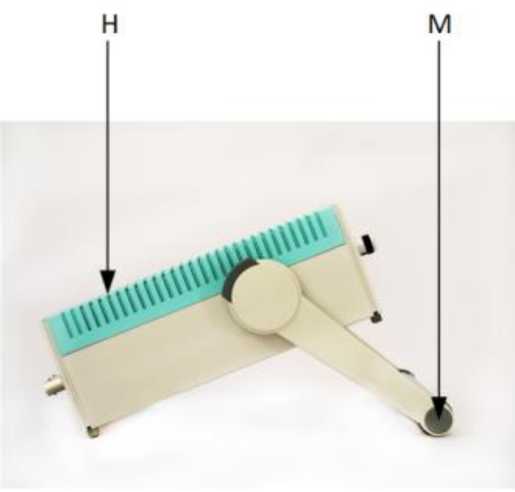

    Рисунок 3 - Общий вид меры Е1-20 с указанием мест пломбировки от несанкционированного доступа. Н - место нанесения пломбы в виде наклейки под боковой панелью корпуса, М - место нанесения мастичной пломбы под крышкой рукоятки

    Внешний вид. Меры индуктивности и добротности многозначные (Е1-20), http://oei-analitika.ru

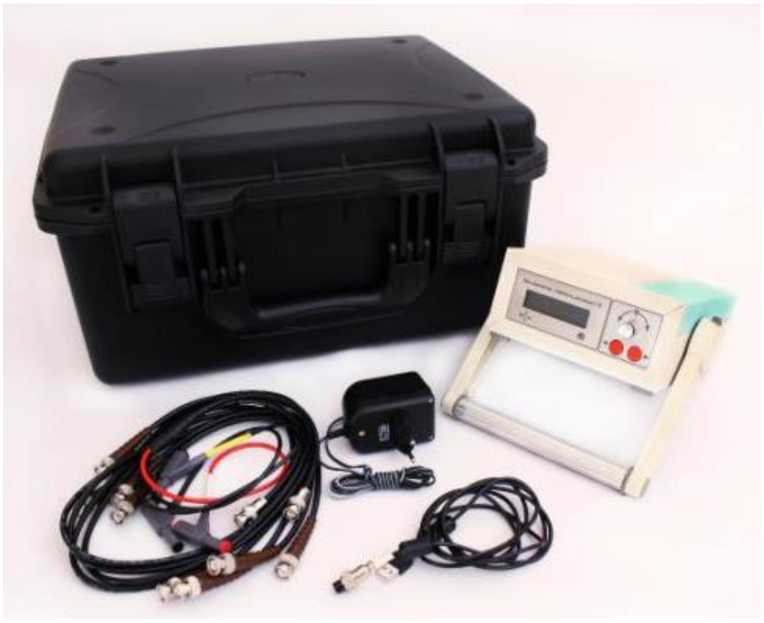

    Рисунок 4 - Общий вид меры Е1-20 в комплекте


    Таблица 4 - Комплектность мер Е1-20

    Наименование

    Обозначение

    Количество

    Мера индуктивности и добротности многозначная

    Е1-20

    1 шт.

    Устройство зарядное с кабелем

    -

    1 шт.

    Кабель измерительный BNC-BNC

    -

    4 шт.

    Кабель измерительный 2BNC-3Banana

    -

    1 шт.

    Кейс транспортный

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Формуляр

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Частота измерений, Гц

    100;120;1000*

    Номинальные (фиксированные) значения

    0,5; 1; 3; 5; 10; 30; 50; 100; 300; 500;

    воспроизводимой индуктивности мер, Гн

    1000;3000; 5000; 10000

    Диапазон номинальных значений добротности (в зависимости от номинальных значений индуктивности и частоты)

    От 0,5 до 30

    Отклонение значения индуктивности от номинального при частоте 120 Гц, %, не более 0,5 Гн - 5000 Гн

    1

    10000 Гн

    1,5

    Пределы допускаемой основной относительной погрешности измерений индуктивности, % для значений от 0,5 Гн до 1000 Гн включ.

    ±0,05

    для значений 3000; 5000; 10000 Гн

    ±0,1

    Пределы допускаемой основной относительной погрешности измерений добротности, %

    ±1

    Входное (измерительное) напряжение (режим измерений), В

    минимальное

    0,75

    номинальное (для значений 0,5; 1; 3; 5; 10; 30; 50; 100; 300; 500; 1000 Гн)

    1,0

    номинальное (для значений 3000; 5000; 10000 Гн)

    2,0

    максимальное

    2,5

    Пределы      допускаемой      дополнительной

    относительной      погрешности      измерений

    индуктивности,      вызванной      отклонением

    температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, %

    ±0,03

    Наименование характеристики

    Значение

    Пределы      допускаемой      дополнительной

    относительной      погрешности      измерений

    добротности, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, %

    Q = Q. '(1 + Kq ■(( - 20))**

    Пределы       допускаемой       относительной

    нестабильности индуктивности за год при частоте 100 Гц

    Не более 0,9 предела допускаемой относительной погрешности

    Нормальные условия измерений:

    • - диапазон температур окружающего воздуха, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа (мм рт. ст.)

    от +19 до +21

    от 30 до 80 от 84 до 106,7 (от 630 до 800)

    Примечание:

    *меры при частоте 1000 Гц воспроизводят значения индуктивности только до 10 Гн включительно.

    **принятые сокращения - Qt - значение добротности при температуре t; Qn -действительное значение добротности при нормальной температуре; Kq - температурный коэффициент добротности, равный 0,003.

    Таблица 3 — Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры встроенного источника питания: тип

    Аккумулятор Li-Ion

    емкость, мА^ч, не менее

    2500

    Параметры зарядного устройства: напряжение постоянного тока, В

    5

    максимальный зарядный ток, А

    2

    Потребляемая мощность, В^А, не более

    15

    Габаритные размеры (ДлинахШиринахВысота), мм, не более

    мера

    165x235x80

    мера (с учетом ручки для переноски)

    200x235x120

    кейс транспортный

    460x400x240

    Масса, кг, не более

    мера

    1,5

    мера с кейсом транспортным

    6

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность (при 25°С), %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106,7 (от 630 до 800)

    Средний срок службы, лет

    12

    Средняя наработка до отказа, ч, не менее

    10000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
