Номер по Госреестру СИ: 90641-23
90641-23 Датчики-индикаторы уровня
(РИС-121)
Назначение средства измерений:
Датчики-индикаторы уровня РИС-121 (в дальнейшем датчики-индикаторы), предназначены для измерений уровня жидких и сыпучих сред и преобразования измеренного значения уровня в аналоговый и цифровой выходной сигналы, а также для сигнализации предельных значений уровня в двух или четырех точках диапазона измерений.
Внешний вид.
Датчики-индикаторы уровня
Рисунок № 1
Внешний вид.
Датчики-индикаторы уровня
Рисунок № 2
Программное обеспечение
Датчики-индикаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция датчиков-индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Датчики-индикаторы обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков-индикаторов
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VT RIS121 |
Номер версии (идентификационный номер) ПО |
не ниже 3.2.Х.Х* |
Цифровой идентификатор ПО |
0x81C1 |
*Х.Х - метрологически незначимая часть, где Х = 0 - |
9 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Знак утверждения типа
Знак утверждения типа, условное обозначение и заводской номер в буквенно-цифровом формате наносятся на корпус первичного преобразователя или датчика-индикатора одноблочного исполнения методом лазерной гравировки или методом лазер-ной гравировки на планке, на вторичный преобразователь - фотохимическим травлением или методом фотопечати на планках.Внешний вид составных частей датчиков-индикаторов и места нанесения знака утверждения типа приведены на рисунке 1.
В датчиках-индикаторах пломбой завода-изготовителя пломбируется фиксирующий винт внутри электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.
Датчик-индикатор уровня РИС-121
Место нанесения знака утверждения типа
Вторичные преобразователи
Первичные преобразователи/датчики-индикаторы одноблочного исполнения

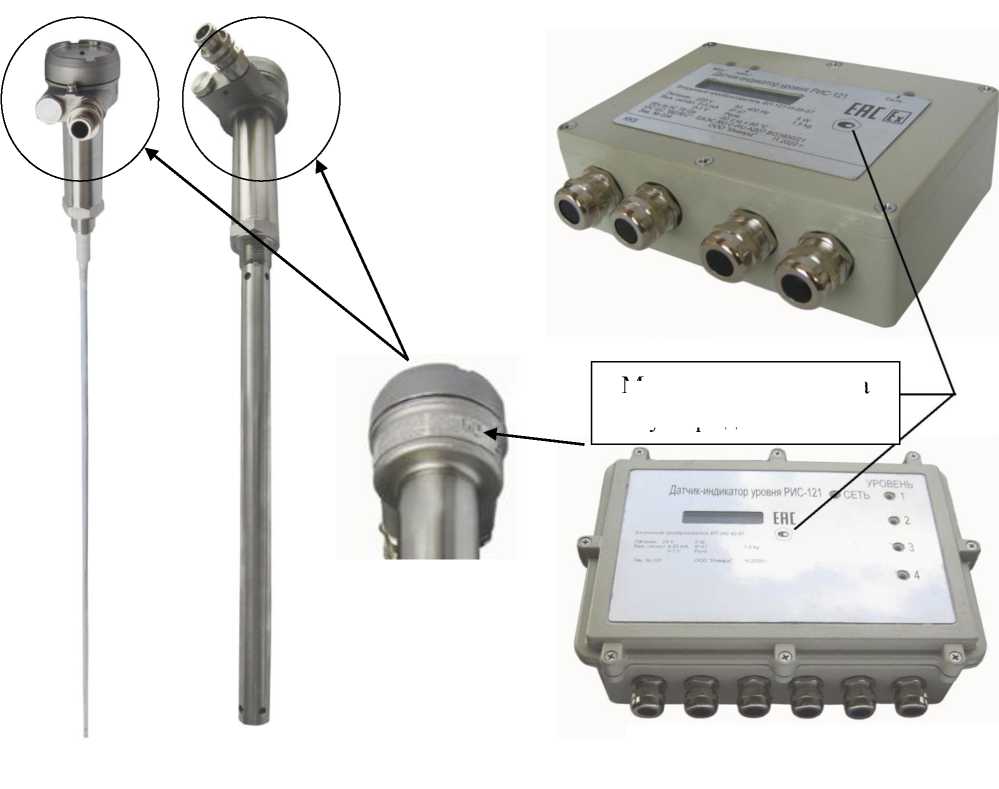

Рисунок 1 - Внешний вид и составные части датчиков-индикаторов
Место пломбировки пломбой завода-изготовителя

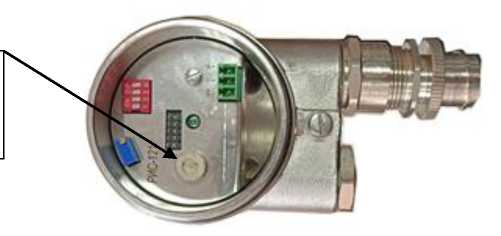

Рисунок 2 - Схема пломбировки электронного блока датчика-индикатора от несанкционированного доступа, обозначение мест пломбировки пломбой завода-изготовителя
Программное обеспечениеДатчики-индикаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция датчиков-индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Датчики-индикаторы обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков-индикаторов
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VT RIS121 |
Номер версии (идентификационный номер) ПО |
не ниже 3.2.Х.Х* |
Цифровой идентификатор ПО |
0x81C1 |
*Х.Х - метрологически незначимая часть, где Х = 0 - |
9 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений уровня, м* |
от 0 до 22 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня первичными преобразователями и датчиками-индикаторами одноблочного исполнения у, % |
± 1,5 |
Вариация выходного сигнала |
VI |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений уровня, вызванной отклонением температуры измеряемой среды от градуировочного значения в рабочем диапазоне температур на каждые 10 °С, % |
± 0,1 |
Пределы допускаемой основной приведенной к диапазону изменений выходного сигнала ВП (4-20 мА, 0-5 мА, 0-1 В) погрешности преобразования значения уровня в стандартный токовый или потенциометрический выходной сигнал, % |
± 0,3 |
* - в зависимости от заказа |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходной сигнал Ш1, мА |
от 4 до 20 |
Выходной сигнал датчика-индикатора одноблочного исполнения: - исполнение 42, мА |
от 4 до 20 |
- исполнение 42h (токовый + HART), мА |
от 4 до 20 |
- исполнение 485 (rS-485) |
- |
Выходной сигнал В1: - токовый, мА |
от 4 до 20 от 0 до 5 |
- напряжения, В |
от 0 до 1 |
- цифровой (RS-485) |
- |
- релейный |
- |
1араметры электропитания: - постоянного тока, В |
24 :б |
- переменного тока, В |
220 |
- частота переменного тока, Гц |
50 5 ; 400 ' |
1отребляемая мощность, Вт, не более: - 11 |
0,7 |
- В1 |
5,0 |
- датчика-индикатора одноблочного исполнения (RS-485) |
2,5 |
- датчика-индикатора одноблочного исполнения (42, 42h) |
0,7 |
Максимальное рабочее давление измеряемой среды, МПа, не более* |
10,0 |
Диапазон температур измеряемой среды, °С* |
от - 100 до + 200 |
Диапазон температур окружающей среды, °С |
от - 60 до + 75 |
Степень защиты по ГОСТ 14254 |
IP66/67 |
Масса, кг, не более*: - ПП и датчики-индикаторы одноблочного исполнения |
6 |
- ВП |
2,5 |
Габаритные размеры ПП, мм, не более*: | |
- высота |
119 |
- ширина |
80 |
- длина |
22219 |
Габаритные размеры ВП, мм, не более*: | |
- высота |
171 |
- ширина |
157 |
- длина |
60 |
Средняя наработка на отказ, ч, не менее |
150 000 |
* - в зависимости от заказа |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Маркировка взрывозащиты: - ПП и датчики-индикаторы одноблочного исполнения |
1Ex db IIC T6 Gb 0Ex ia IIC T6 Ga |
- ВП |
[Ex ia Ga] IIC |
наносится на корпус первичного преобразователя или датчика-индикатора одноблочного исполнения методом лазерной гравировки или методом лазерной гравировки на планке, на вторичный преобразователь - фотохимическим травлением или методом фотопечати на планках и на титульный лист эксплуатационной документации методом ксерокопирования.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «ОПИСАНИЕ И РАБОТА» руководства по эксплуатации ГРВТ.407622.002 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГРВТ.407622.002 ТУ «Датчики-индикаторы РИС-121. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Инвард» (ООО «Инвард») ИНН 6230072201
Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51
Телефон: (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Изготовитель
Общество с ограниченной ответственностью «Инвард» (ООО «Инвард») ИНН 6230072201Адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51 Телефон: (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: http://www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Инвард» (ООО «Инвард») ИНН 6230072201
Юридический адрес: 390000, Рязанская обл., г. Рязань, ул. Маяковского, д. 1а, помещ. 51
Телефон: (4912) 50-03-58
Web-сайт: www.invard.ru
E-mail: inbox@invard.ru
Принцип действия датчиков-индикаторов основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента, вызванного изменением уровня измеряемой среды, в унифицированный выходной сигнал.
В зависимости от исполнения датчики-индикаторы имеют одноблочное (РИС-121-РОСТЭК-Е-И) и многоблочное (РИС-121-М) конструктивное исполнение.
В состав датчиков-индикаторов многоблочного исполнения входят первичный преобразователь (ПП) и вторичный преобразователь (ВП), кабель связи между первичным и вторичным преобразователями.
ПП датчиков-индикаторов многоблочного исполнения состоят из чувствительного элемента и блока электронного. ПП датчиков-индикаторов многоблочного исполнения формируют аналоговый выходной сигнал.
ВП обеспечивает подключение до двух первичных преобразователей с формированием выходных сигналов по каждому из его выходов в зависимости от установленных в них режимов работы.
ВП является преобразователем аналогового выходного сигнала, полученного от ПП, в аналоговые и цифровые сигналы с индикацией на цифровом табло в единицах измерений уровня, с «релейным» сигналом, контролирующим достижение измеряемой средой заданных уставок уровня в двух или четырех точками контроля в зависимости от количества подключенных ПП.
Датчики-индикаторы одноблочного конструктивного исполнения состоят из чувствительного элемента и блока электронного и формируют аналоговый и/или цифровой выходной сигнал в зависимости от исполнения блока электронного.
В зависимости от вида измеряемой среды и области применения датчики-индикаторы изготавливают с цилиндрическим, тросовым, стержневым или пластинчатым чувствительным элементом. Для измерений уровня проводящих сред в составе датчиков-индикаторов используют чувствительные элементы с изолированным электродом, для непроводящих сред - с неизолированным электродом соответственно.
Датчики-индикаторы со стержневым и тросовым чувствительными элементами могут использоваться для измерений уровня сыпучих продуктов.
Датчики-индикаторы имеют три вида исполнений по виду взрывозащиты:
-
- не взрывозащищенное исполнение;
-
- взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь»;
-
- с видом взрывозащиты «взрывонепроницаемая оболочка».
Знак утверждения типа, условное обозначение и заводской номер в буквенно-цифровом формате наносятся на корпус первичного преобразователя или датчика-индикатора одноблочного исполнения методом лазерной гравировки или методом лазер-ной гравировки на планке, на вторичный преобразователь - фотохимическим травлением или методом фотопечати на планках.
Внешний вид составных частей датчиков-индикаторов и места нанесения знака утверждения типа приведены на рисунке 1.
В датчиках-индикаторах пломбой завода-изготовителя пломбируется фиксирующий винт внутри электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.
Датчик-индикатор уровня РИС-121
Место нанесения знака утверждения типа
Вторичные преобразователи
Первичные преобразователи/датчики-индикаторы одноблочного исполнения
Рисунок 1 - Внешний вид и составные части датчиков-индикаторов
Место пломбировки пломбой завода-изготовителя
Рисунок 2 - Схема пломбировки электронного блока датчика-индикатора от несанкционированного доступа, обозначение мест пломбировки пломбой завода-изготовителя
Комплект поставки датчиков-индикаторов многоблочного указан в таблице 4.
Таблица 4 - Комплект поставки датчиков-индикаторов многоблочного конструктивного
исполнения
Наименование |
Обозначение |
Количество |
Первичный преобразователь |
В соответствии с заказом |
1-2 шт.* |
Вторичный преобразователь |
В соответствии с заказом |
1 шт. |
Кабель связи |
В соответствии с заказом |
1 шт. |
Кабель поверочный |
КП-1 |
1 шт. |
Паспорт |
ГРВТ.407622.002 ПС |
1 экз. |
Руководство по эксплуатации |
ГРВТ.407622.002 РЭ |
1 экз. на 50 датчиков-индикаторов |
Методика поверки |
- |
1 экз. |
* - В зависимости от исполнения вторичного преобразователя возможна поставка датчика-индикатора с одним иди двумя первичными преобразователями |
Комплект поставки датчиков-индикаторов одноблочного конструктивного исполнения указан в таблице 5.
Таблица 5 - Комплект поставки датчиков-индикаторов одноблочного конструктивного
исполнения
Наименование |
Обозначение |
Количество |
Датчик-индикатор |
В соответствии с заказом |
1 шт. |
Кабель связи |
В соответствии с заказом |
1 шт. |
Кабель поверочный |
КП-1 |
1 шт. |
Паспорт |
ГРВТ.407622.002-01 ПС |
1 экз. |
Руководство по эксплуатации |
ГРВТ.407622.002 РЭ |
1 экз. на 50 датчиков-индикаторов |
Методика поверки |
- |
1 экз. |
