Номер по Госреестру СИ: 90626-23
90626-23 Масс-спектрометры с индуктивно-связанной плазмой
(PlasmaMS 300)
Назначение средства измерений:
Масс-спектрометры с индуктивно-связанной плазмой PlasmaMS 300 (далее - масс-спектрометры) предназначены для измерений элементного и изотопного состава твердых и жидких веществ и материалов.
Внешний вид.
Масс-спектрометры с индуктивно-связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 04.12.2023
Срок свидетельства - 01.12.2028
Номер записи - 192555
ID в реестре СИ - 1412630
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Shenzhen ION Engineering Technologies LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2589 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Масс-спектрометры с индуктивно-связанной плазмой (PlasmaMS 300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shenzhen ION Engineering Technologies LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90626-23 01.12.2028 |
Масс-спектрометры с индуктивно-связанной плазмой , PlasmaMS 300 Фирма "Shenzhen ION Engineering Technologies LTD." (КИТАЙ ) |
ОТ МП |
1 год |
|
92316-24 10.06.2029 |
Фурье-спектрометры инфракрасные, SPECTRION FT Фирма "Shenzhen ION Engineering Technologies LTD." (КИТАЙ ) |
ОТ МП |
1 год |
|
93158-24 11.09.2029 |
Спектрофотометры, SPECTRION UV Фирма "Shenzhen ION Engineering Technologies LTD." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Масс-спектрометры с индуктивно-связанной плазмой (PlasmaMS 300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 7 | 5 | 2 | 0 | 6 | 4 | 2 |
Стоимость поверки Масс-спектрометры с индуктивно-связанной плазмой (PlasmaMS 300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Масс-спектрометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. При запуске программы есть возможность выбрать китайский, английский или русский программный интерфейс.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО масс-спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iMass |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2.1.10 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Масс-спектрометры с индуктивно-связанной плазмой PlasmaMS 300. Руководство по эксплуатации» (Глава II. Структура прибора и принципы работы).
Применение масс-спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта Российской Федерации от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «Shenzhen ION Engineering Technologies LTD.», Китай.
ПравообладательФирма «Shenzhen ION Engineering Technologies LTD.», Китай
Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road,
Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имен Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Фирма «Shenzhen ION Engineering Technologies LTD.», КитайАдрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road,
Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме.
Конструктивно масс-спектрометры состоят непосредственно из масс-спектрометра в настольном исполнении, 2-х стадийной вакуумной системы, включающей внешний форвакуумный и внутренний турбомолекулярный насосы, системы охлаждения, системы управления и обработки данных.
В состав масс-спектрометра входят:
-
- система ввода пробы, состоящая из перистальтического насоса и распылительной камеры;
-
- блок плазменной горелки;
-
- система для отбора ионов из плазмы и их транспорта в высоковакуумную часть масс-спектрометра;
-
- система ионной оптики;
-
- гексапольная ячейка для устранения молекулярных наложений;
-
- квадрупольный масс-фильтр;
-
- детектор ионов.
Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему ионной оптики, основной функцией которой является фокусировка ионов и придание им оптимальной кинетической энергии для разделения по отношению массы к заряду в квадрупольном масс-фильтре. Ячейка для устранения молекулярных наложений, расположенная перед масс-фильтром, пропускает ионы в стандартном режиме или отделяет молекулярные ионы от атомных ионов в режиме дискриминации по кинетическим энергиям.
Регистрация интенсивности ионного потока осуществляется с помощью вторичного электронного умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме.
Управление работой масс-спектрометров происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.
Корпус масс-спектрометров изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.
Каждый экземпляр масс-спектрометров имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки на задней стороне масс-спектрометров. Серийный номер имеет буквенно-цифровой формат. Нанесение знака поверки на средство измерений не предусмотрено.

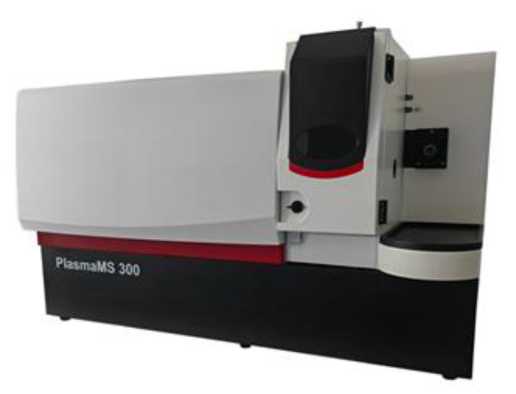

Общий вид масс-спектрометров и место нанесения заводского номера на средство измерений представлено на рисунке 1.
