Сведения о средстве измерений: 90617-23 Хроматографы газовые промышленные

Номер по Госреестру СИ: 90617-23
90617-23 Хроматографы газовые промышленные
(МикроСАМ РУС)

Назначение средства измерений:
Хроматографы газовые промышленные МикроСАМ РУС предназначены для непрерывных автоматических измерений молярной доли компонентов в газовых смесях переменного состава, в том числе газе горючем природном и продуктах его переработки.

сертификация программного обеспечения
Внешний вид. Хроматографы газовые промышленные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Хроматографы газовые промышленные
Рисунок № 1

Общие сведения

Дата публикации - 04.12.2023
Срок свидетельства - 01.12.2028
Номер записи - 192546
ID в реестре СИ - 1412621
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МикроСАМ РУС,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "ЭКОХИМПРИБОР" (ООО "НПО "ЭКОХИМПРИБОР")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Дубна
Уведомление о начале осуществления предпринимательской деятельности -

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2589 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Хроматографы газовые промышленные (МикроСАМ РУС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "ЭКОХИМПРИБОР" (ООО "НПО "ЭКОХИМПРИБОР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90617-23
01.12.2028
Хроматографы газовые промышленные, МикроСАМ РУС
Общество с ограниченной ответственностью "Научно-производственное объединение "ЭКОХИМПРИБОР" (ООО "НПО "ЭКОХИМПРИБОР") (РОССИЯ Московская область, г. Дубна)
ОТ
МП
1 год

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Кто поверяет Хроматографы газовые промышленные (МикроСАМ РУС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НПП "ЭКОХИМПРИБОР"
(RA.RU.314537)
  • МикроСАМ РУС
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Хроматографы газовые промышленные (МикроСАМ РУС)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Хроматографы оснащены встроенным программным обеспечением (ВПО) с метрологически значимой частью SICV. ВПО выполняет следующие функции:

    • - управление хроматографом;

    • - настройка программы цифровых физических и математических операций, реализуемых контролерами: аналитическим и коммуникационным, давления, температуры, детекторов, обработки данных в реальном времени и управления хроматографом;

    • - формирование и математическая обработка хроматограмм;

    • - вычисление результатов градуировки и ее интерпретация с формированием отчета;

    • - вычисление результатов измерений, в том числе, физико-химических параметров, и их интерпретация с формированием архивов;

    • - удаленный контроль, сбор, обработка, хранение и защита результатов измерений;

    • - проведение диагностических проверок прибора и отдельных его блоков отдельных узлов и прибора в целом;

    • - идентификация и регламентация прав доступа.

    Идентификационные данные программного обеспечения SICV и CVControl представлены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Встроенное ПО

    Автономное ПО

    Идентификационное наименование ПО

    CAC

    RSP-Firmware

    SICV

    CVControl

    Номер версии (идентификационный номер) ПО

    1.1

    00014024

    3.10.03

    3.11.04

    2.08.02

    3.11.01

    Цифровой идентификатор ПО

    -

    -

    909D

    1355

    BC80959F

    1CB2C79D

    Алгоритм вычисления цифрового идентификатора ПО

    CRC16

    CRC32

    Метрологические характеристики хроматографов нормированы с учетом влияния программного обеспечения.

    Уровень защиты ВПО и СПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульные листы руководства по эксплуатации, руководства пользователя и на информационную табличку, как указано на рисунке 2.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в ЭХПА.413531.004.РП03 «Программное обеспечение CVControl: Руководство пользователя», раздел 8 «Режимы работы и результаты анализа».

    При использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний;

    ТУ 26.51.53-002-86648526-2017. Хроматограф газовый промышленный МикроСАМ РУС. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное объединение «ЭКОХИМПРИБОР» (ООО «НПО «ЭКОХИМПРИБОР»)

    ИНН 5010037190 Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, оф. 78

    Телефон: (495) 662-32-21

    E-mail: Info@ecohimpribor.ru

    Изготовитель


    Общество с ограниченной ответственностью «Научно-производственное объединение «ЭКОХИМПРИБОР» (ООО «НПО «ЭКОХИМПРИБОР»)
    ИНН 5010037190 Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, оф. 78
    Адрес места осуществления деятельности: 141985, Московская обл., г. Дубна, ул. Университетская, д. 11, стр. 14
    Телефон: (495) 662-32-21
    E-mail: Info@ecohimpribor.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: +7(812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru/
    E-mail: info@vniim.ru

    Правообладатель


    Общество с ограниченной ответственностью «Научно-производственное объединение «ЭКОХИМПРИБОР» (ООО «НПО «ЭКОХИМПРИБОР»)
    ИНН 5010037190 Юридический адрес: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 2, оф. 78
    Телефон: (495) 662-32-21
    E-mail: Info@ecohimpribor.ru

    Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографических колонках вследствие различного их распределения между неподвижной фазой и подвижной фазой (газом-носителем) с последующим детектированием.

    Хроматографы, в зависимости от назначения, состоят из одного или двух автономных блоков - конструкции промышленного производства взрывозащищенного исполнения в корпусе из алюминиевого сплава, окрашенном серым цветом с бирюзовыми элементами.

    В корпусе (взрывонепроницаемой оболочке вида "d") каждого блока размещены следующие основные функциональные узлы:

    • - модуль обработки данных и управления хроматографом;

    • - 3-х канальный контроллер давления - EPC-плата;

    • - аналитический модуль;

    • - манифольд с пьезоэлектрическими регуляторами давления (3 шт.) и электромагнитными клапанами (5 шт.);

    • - дисплей.

    Аналитический модуль термостатирован и включает в себя термостат с 2-мя электрическими нагревателями, в котором расположены детекторы по теплопроводности (ДТП - 3 или 4 шт. в том числе технологические), многопортовый мембранный клапан, капиллярные и/или микронасадочные хроматографические колонки (3 или 4 шт.), а также пробонаборная петля, бесклапанные дозатор пробы и переключатель потока газа-носителя с пробой.

    В состав модуля обработки данных и управления хроматографом входят следующие компоненты:

    • - аналитический и коммуникационный контроллеры - CAC-плата;

    • - 3-х канальный контроллер температуры, 4-х канальный контроллер детекторов, контроллеры обработки данных в реальном времени и управления хроматографом - RSP-плата.

    Связь с автоматизированной системой управления осуществляется по протоколу Modbus RTU/ASCII через последовательный интерфейс RS-232/485.

    Настройка хроматографов, отображение настраиваемых параметров, результатов градуировок, измерений и хроматограмм, а также выгрузка архивов осуществляется с подключенного по протоколу TCP/IP Ethernet сети компьютера, с установленным сервисным программным обеспечением (далее - СПО) CVControl - пользовательским графическим интерфейсом.

    Каждый экземпляр хроматографов газовых промышленных МикроСАМ РУС идентифицирован и состоит из заводских номеров автономных блоков. Заводской номер средства измерений (СИ) указан в паспорте хроматографа газового промышленного МикроСАМ РУС, методом лазерной печати. Пример записи заводского номера хроматографа, состоящего из двух автономных блоков: № RU-C1-CS0001, № RU-C1-CS0002.

    Заводской номер автономного блока хроматографа указан в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесенный на информационную табличку (шильдик) способом, обеспечивающим его четкость, ясность и сохранность в течение всего срока службы хроматографа. Пломбирование хроматографов, обеспечивающее защиту от несанкционированного доступа, не предусмотрено. Нанесение знака поверки на хроматограф не предусмотрено.

    Общий вид хроматографов газовых промышленных МикроСАМ РУС приведен на рисунке 1. Место нанесения заводского номера и знака утверждения типа указано на рисунке 2.

    Внешний вид. Хроматографы газовые промышленные (МикроСАМ РУС), http://oei-analitika.ru

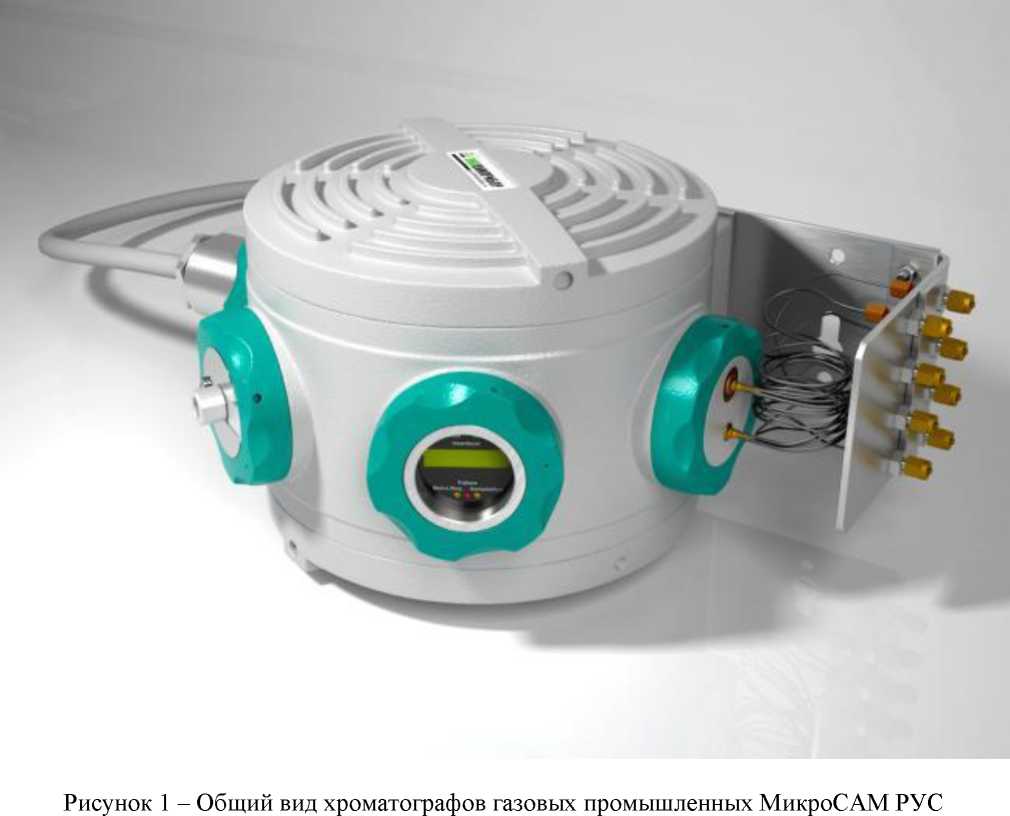

    Рисунок 1 - Общий вид хроматографов газовых промышленных МикроСАМ РУС

    МикроСАМ РУС

    Место нанесения знака утверждения типа

    Хрсмапнрашгакпый прамыш.’рнньй МинроСАм РУС

    ТУ 2Б.51.514302-

    ■Е 648526-2017

    Место нанесения заводского номера автономного блока

    ЦС "Орган сеуТтгрУклцни' хххюсхюст

    1ЕИ О НС Т4С ЬХ IPM

    24 D EOG г -Ш-+55Т—

    Зав №: HU-Cl-CSXJCXX

    QQ0 'НПр г1Н0КИ1Д1 PrtEQP'-

    Q И SifOTMMHb й России Q

    Рисунок 2

    У

    - Место нанесения заводского номера и знака утверждения типа


    Таблица 4 - Комплектность хроматографа

    Наименование

    Обозначение

    Количество

    Хроматограф газовый промышленный

    МикроСАМ РУС

    1 шт.

    Дистрибутив программного обеспечения на цифровом носителе

    -

    1 шт.

    Руководство по эксплуатации

    ЭХПА.413531.004.РЭ03

    1 экз.

    Руководство пользователя

    ЭХПА.413531.004.РП03

    1 экз.

    Паспорт

    ЭХПА.413531.004.ПС03

    1 экз.

    Методика поверки

    -

    1 экз.


    Метрологические характеристики хроматографов газовых промышленных МикроСАМ РУС приведены в таблице 2.

    Таблица 2 - Метрологические характеристики хроматографов

    Наименование характеристики

    Значение

    Предел детектирования по пропану, млн-1, не более

    4

    Предел детектирования по этану или азоту, млн-1, не более

    5

    Предел детектирования по гелию, млн-1, не более

    3

    Предел детектирования по водороду, млн-1, не более

    2,5

    Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала (площади пика) по пропану, этану, гелию, водороду и азоту, %, не более

    2

    Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала (молярной доли) по пропану, этану, гелию, водороду и азоту, %, не более

    1

    Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала (время удерживания) по пропану, этану, гелию, водороду и азоту, %, не более

    1

    Относительное изменение выходного сигнала (площади пика и молярной доли) за 24 часа непрерывной работы по пропану, этану, гелию, водороду и азоту, %, не более

    2

    Лист № 5 Всего листов 7 Основные технические характеристики указаны в таблице 3.

    Таблица 3 - Основные технические характеристики хроматографов

    Наименование характеристики

    Значение

    1

    2

    Уровень флуктуационных шумов нулевого сигнала, мкВ, не более

    25

    Дрейф нулевого сигнала, мкВ/ч, не более

    250

    Температурный диапазон термостата, °С

    от +60 до +155

    Отклонение от заданной температуры в термостате, °С, не более

    ±0,1

    Параметры электропитания постоянного тока, В

    24

    Потребляемая мощность, В^А

    18

    Наработка до отказа, ч, не менее

    10000

    Средний срок службы, лет

    8

    Габаритные размеры, мм, не более ширина

    360

    высота

    220

    глубина

    300

    Масса, кг, не более

    15

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -10 до +55

    - относительная влажность, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    Маркировка взрывозащиты

    1Ex db IIC T4 Gb X

    Взрывонепроницаемая оболочка вида

    d

    Степень защиты обеспечивается оболочкой

    IP65
