Сведения о средстве измерений: 90553-23 Устройства сбора и передачи данных

Номер по Госреестру СИ: 90553-23
90553-23 Устройства сбора и передачи данных
(Техноспринт-УСПД)

Назначение средства измерений:
Устройства сбора и передачи данных Техноспринт-УСПД (далее по тексту - УСПД) предназначены для синхронизации и поддержания собственной шкалы времени относительно UTC(SU), коррекции времени подключенных счетчиков электрической энергии, имеющих встроенные часы, а также для сбора и хранения информации с приборов учёта (далее - ПУ), с последующей передачей в систему верхнего уровня информационно-вычислительных комплексов (далее - ИВК) в составе автоматизированных информационно-измерительных систем комплексного учета энергоресурсов.

сертификация программного обеспечения
Внешний вид. Устройства сбора и передачи данных, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройства сбора и передачи данных
Рисунок № 1

Общие сведения

Дата публикации - 27.11.2023
Срок свидетельства - 24.11.2028
Номер записи - 192482
ID в реестре СИ - 1412439
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Общество с ограниченной ответственностью "РИМ-РУС" (ООО "РИМ-РУС")
Страна - РОССИЯ
Населенный пункт - г. Рязань
Уведомление о начале осуществления предпринимательской деятельности -

Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.

Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2455 от 2023.11.24 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Устройства сбора и передачи данных (Техноспринт-УСПД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "РИМ-РУС" (ООО "РИМ-РУС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90553-23
24.11.2028
Устройства сбора и передачи данных, Техноспринт-УСПД
Общество с ограниченной ответственностью "РИМ-РУС" (ООО "РИМ-РУС") (РОССИЯ г. Рязань)
ОТ
МП
4 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Устройства сбора и передачи данных (Техноспринт-УСПД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПРИОКСКИЙ ЦСМ"
(RA.RU.311265)
  • -
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Устройства сбора и передачи данных (Техноспринт-УСПД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) разделяется на метрологически незначимое и метрологически значимое ПО.

    Метрологически незначимое ПО обеспечивает выполнение всех функций УСПД в соответствии с его назначением, кроме выполнения функции ведения и синхронизации времени.

    Метрологически незначимое ПО не вносит изменения в измерительную и другую

    Лист № 3 Всего листов 5 информацию, собранную с ПУ. Включение, отключение и параметризация отдельных функций прикладного ПО, а также обновление версии прикладного ПО может быть выполнено на объекте эксплуатации.

    Метрологически значимое ПО обеспечивает функции ведения и синхронизации времени, устанавливается на предприятии-изготовителе, не имеет параметров конфигурации и не подлежит изменению на объекте эксплуатации.

    Метрологические характеристики УСПД нормированы с учетом влияния метрологически значимого ПО.

    Метрологически значимое ПО не может быть считано из УСПД без применения специальных программно-технических устройств.

    Конструкция УСПД исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные метрологически значимого ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимого ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SoftwareMCU.hex

    Номер версии (идентификационный номер) ПО

    не ниже 0.5

    Цифровой идентификатор ПО

    a44e0f65efff104c96b3b15714cff815

    Алгоритм вычисления цифрового идентификатора ПО

    MD5


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус УСПД согласно схеме, указанной на рисунке 1 и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Устройство и работа» руководства по эксплуатации АЦПФ.411728.001РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    АЦПФ.411728.001ТУ. Устройства сбора и передачи данных Техноспринт-УСПД. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «РИМ-РУС» (ООО «РИМ-РУС»)

    ИНН 6230078563

    Юридический адрес: 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 23, каб. 10

    Изготовитель


    Общество с ограниченной ответственностью «РИМ-РУС» (ООО «РИМ-РУС»)
    ИНН 6230078563
    Юридический адрес: 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 23, каб. 10 Адрес места осуществления деятельности: 390013, г. Рязань, ул. Товарный двор (станция Рязань-2), стр. 31

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

    Правообладатель


    Общество с ограниченной ответственностью «РИМ-РУС» (ООО «РИМ-РУС»)
    ИНН 6230078563
    Юридический адрес: 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 23, каб. 10

    Принцип действия УСПД основан на получении, хранении, учете по времени и передаче данных ПУ, подключенных к УСПД по цифровым интерфейсам связи.

    УСПД обеспечивает выполнение следующих функций:

    • - автоматический сбор показаний приборов учёта о приращениях электрической энергии с заданной дискретностью: учитываются показания на начало месяца суммарно и по тарифам, текущие показатели суммарно и по тарифам; профили электроэнергии суммарно и по тарифам;

    • - накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень учёта ИВК;

    • - измерение текущего времени, ведение календаря, при необходимости коррекция текущего времени ПУ один раз в сутки;

    • - обеспечение прямого доступа к ПУ с верхнего уровня ИВК;

    • - управление устройством коммутации нагрузки ПУ;

    • - считывание журналов событий со всех контролируемых ПУ на единый момент времени;

    • - передачу сообщений об аварийных событиях в ПУ;

    • - обеспечение следующих режимов обмена информацией и сбора данных:

    • - по регламенту;

    • - спорадически;

    • - по запросу;

    • - конфигурирование с помощью программного обеспечения через порты RS-422, Ethernet, USB;

    • - выполнение самодиагностики с записью событий в журнале событий;

    • - обновление ПО.

    Конструктивно УСПД состоит из печатной платы с элементами и разъемами для внешних подключений, размещенной в едином пластиковом корпусе одностороннего обслуживания, который предназначен для крепления на DIN рейку.

    Устройство имеет 6 портов интерфейса RS422. Имеются выходы телеуправления по трём каналам (DOUT) и входы телесигнализации по четырём каналам (DIN).

    УСПД обеспечивает ведение журнала событий, в котором фиксируются:

    - пропадание основного напряжения питания;

    - восстановление основного напряжения питания;

    - пропадание напряжения резервного источника питания;

    - восстановление напряжения резервного источника питания;

    - установка текущего времени;

    - самодиагностика;

    - обновление ПО;

    - изменение настроек, собираемых данных;

    - изменение настроек опроса.

    УСПД обеспечивает хранение не менее 100 последних записей журнала для каждого типа событий.

    Общий вид УСПД с указанием мест нанесения знака утверждения типа, знака поверки и заводских стикеров представлен на рисунке 1.

    Знак поверки наносится на пломбы в виде оттиска в соответствии с рисунком 1.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на панель УСПД типографским способом.

    Внешний вид. Устройства сбора и передачи данных (Техноспринт-УСПД), http://oei-analitika.ru

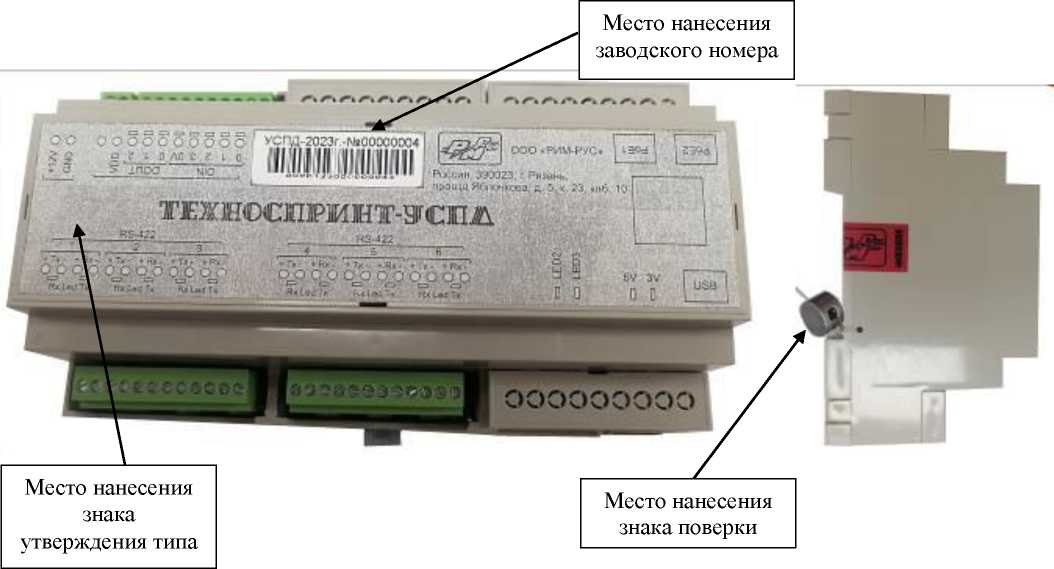

    Рисунок 1 - Общий вид УСПД с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество шт./ экз.

    Устройства сбора и передачи данных Техноспринт-УСПД

    -

    1

    Руководство по эксплуатации

    АЦПФ.411728.001РЭ

    1

    Инструкция по конфигурированию

    АЦПФ.411728.001И1

    1

    Формуляр

    АЦПФ.411728.001ФО

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки при нормальной температуре (23±5) °C, с

    ±0,5

    Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки в диапазоне рабочих температур, с

    ±3

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: - напряжение постоянного тока, В

    от 12 до 36

    - ток потребления, А, не более

    0,83

    Потребляемая мощность, Вт, не более

    10

    Рабочие условия измерений:

    - температура окружающего воздуха, °С

    от -40 до +50

    Габаритные размеры, мм, не более:

    - ширина

    160

    - высота

    60

    - глубина

    100

    Масса, кг, не более

    0,300

    Средняя наработка на отказ, ч, не менее

    125000

    Средний срок службы, лет, не менее

    18
