Номер по Госреестру СИ: 90542-23
90542-23 Резервуары стальные вертикальные цилиндрические
(РВС-100)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-100 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические

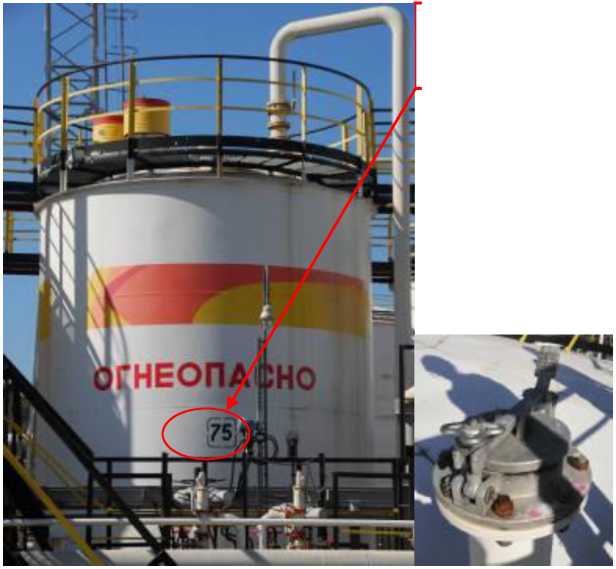

Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары стальные вертикальные цилиндрические

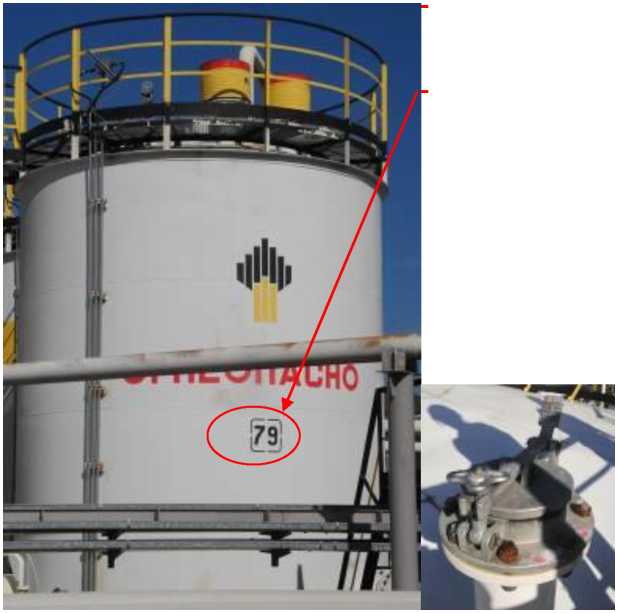

Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «РН-Морской терминал Туапсе»
(ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Юридический адрес: 352800, Краснодарский край, Туапсинский р-н, г. Туапсе, ул. Индустриальная, д. 4
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1
Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52
Правообладатель
Общество с ограниченной ответственностью «РН-Морской терминал Туапсе»
(ООО «РН-Морской терминал Туапсе»)
ИНН 2365004417
Юридический адрес: 352800, Краснодарский край, Туапсинский р-н, г. Туапсе, ул. Индустриальная, д. 4
Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-100 с заводскими №№ 72, 73, 74, 75, 76, 77, 78, 79 расположены: Краснодарский край, Туапсинский р-н, г. Туапсе, ул. Индустриальная, д. 4, ООО «РН-Морской терминал Туапсе».
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид резервуаров и замерных люков представлен на рисунке 1-8.
Место нанесения заводского номера

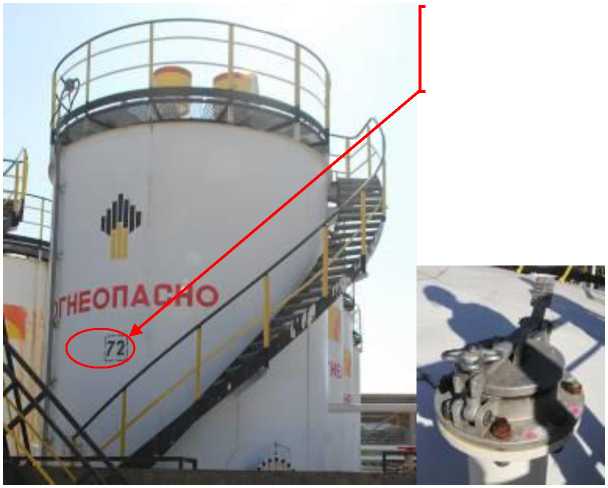

Рисунок 1 - Общий вид резервуара и замерного люка РВС-100 зав.№ 72

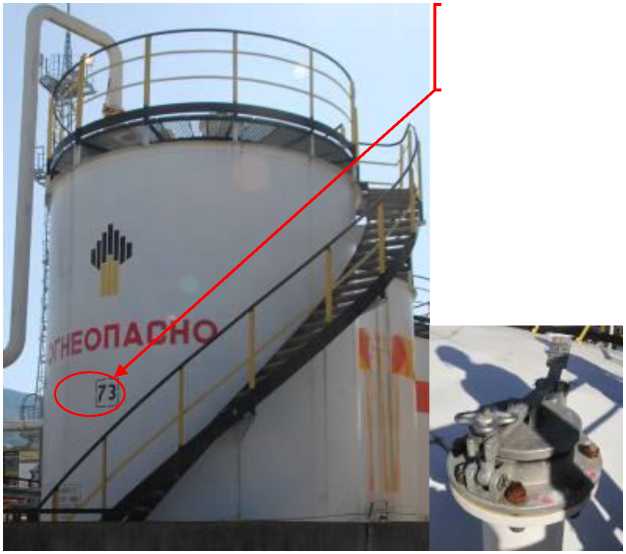

Рисунок 2 - Общий вид резервуара и замерного люка РВС-100 зав.№ 73
Место нанесения заводского номера

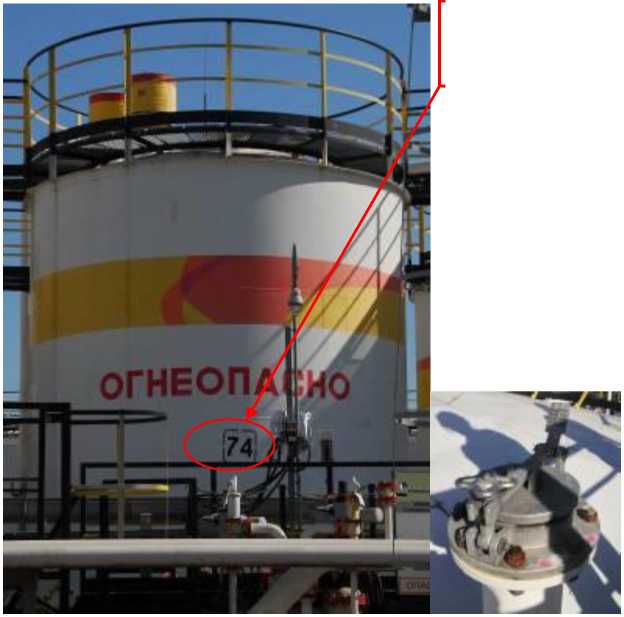

Рисунок 3 - Общий вид резервуара и замерного люка РВС-100 зав.№ 74
Место нанесения заводского номера
Место нанесения
заводского номера

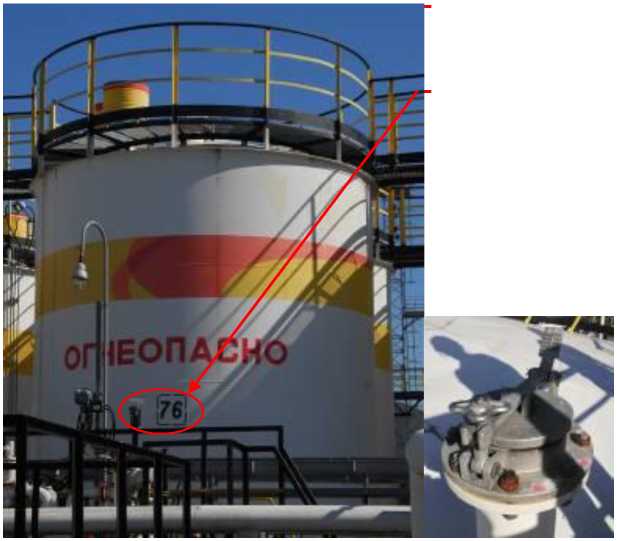

Рисунок 5 - Общий вид резервуара и замерного люка РВС-100 зав.№ 76
Место нанесения
заводского номера

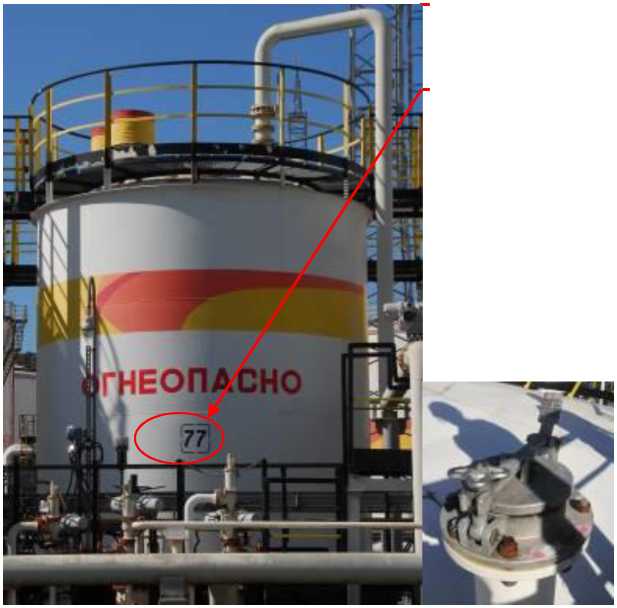

Рисунок 6 - Общий вид резервуара и замерного люка РВС-100 зав.№ 77
Место нанесения заводского номера

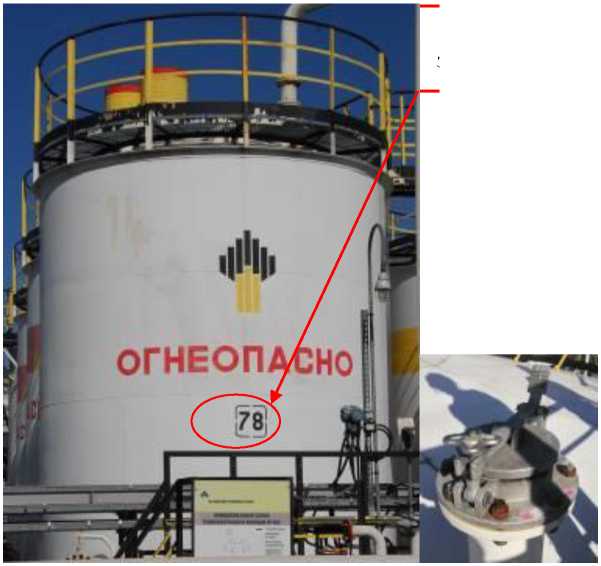

Рисунок 7 - Общий вид резервуара и замерного люка РВС-100 зав.№ 78
Место нанесения заводского номера
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический |
РВС-100 |
1 шт. |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
100 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
