Номер по Госреестру СИ: 90541-23
90541-23 Манометры
(Y)
Назначение средства измерений:
Манометры Y (далее - приборы) предназначены для измерения избыточного или вакуумметрического давления жидкостей, газов или пара.
Внешний вид.
Манометры
Рисунок № 1
Внешний вид.
Манометры
Рисунок № 2
Внешний вид.
Манометры
Рисунок № 3
Внешний вид.
Манометры
Рисунок № 4
Внешний вид.
Манометры
Рисунок № 5
Внешний вид.
Манометры
Рисунок № 6
Внешний вид.
Манометры
Рисунок № 7
Внешний вид.
Манометры
Рисунок № 8
Внешний вид.
Манометры
Рисунок № 9
Общие сведения
Дата публикации - 23.11.2023
Срок свидетельства - 21.11.2028
Номер записи - 192472
ID в реестре СИ - 1412383
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип Y, Без модификации, YTH, YTF-100, Y,
Производитель
Изготовитель - "XIYI CO., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 53
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 17
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2413 от 2023.11.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Манометры (Y)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Манометры (Y)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "КАЗАНЬОРГСИНТЕЗ" (RA.RU.311742) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 19 | 19 | 0 | 19 | 0 | 0 | 0 | 0 |
Стоимость поверки Манометры (Y)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации. На корпус или циферблат манометра знак наносится методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.5 «Проведение поверки и методика измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 № Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ 2405-88 «Манометры, вакуумметра, мановакуумметры, напоромеры, тагомеры и тягонапорометры. Общие технические условия»;
Стандарт предприятия GB/T 1227- 2017.
Правообладатель
«XIYI CO., LTD.», Китай
Адрес юридического лица: No.229, Daqing Road, Xi'an, Shaanxi
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 4954813380
E-mail: info@prommashtest.ru
Правообладатель
«XIYI CO., LTD.», Китай
Адрес юридического лица: No.229, Daqing Road, Xi'an, Shaanxi
Принцип действия приборов, основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Приборы конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой и штуцера для подключения прибора.
Чувствительным элементом приборов является трубчатая пружина. Под воздействием среды избыточного давления, подведенная к внутренней полости трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиус пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки прибора посредством передаточного механизма.
Манометр Y выпускаются в следующих модификациях: YTF, YA, YTP, YTH, YP, YPF, YE, YB отличающихся материалом корпуса.
Манометры серии YTF изготавливаются с диаметрами корпусов Ф60, Ф100, Ф150, серий YA, YTP, YTH, YP, YPF, YE с диаметрами корпусов Ф100, Ф150, а серии YB с диаметрами корпусов Ф150, Ф160, Ф254.
В соответствии с заказом корпус манометров диаметром 60; 100; 150; 160; 254 мм может быть заполнен глицерином.
Приборы изготавливаются с радиальным и аксиальным размещением штуцера.
Схема составления условного обозначения манометров приведена ниже.
Y 1 - 2 3
Где:
1 - Модификация:
-
- TF - манометр из нержавеющей стали;
-
- A - манометр для измерения давления аммиака;
-
- TP - диафрагменный манометр;
-
- TH - манометр устойчивый к коррозии и высоким температурам;
-
- P - мембранный манометр;
-
- PF - манометр из нержавеющей стали с мембраной;
-
- E - манометр с мембранной коробкой.
-
- B - манометр прецизионный
-
2 - Диаметр корпуса
-
3 - Дополнительная оснастка (по заказу)

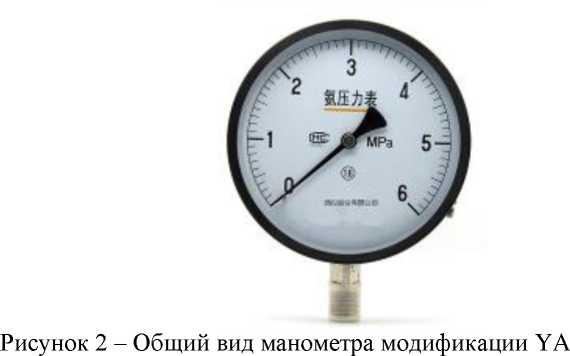

Фотографии общего вида приборов приведены на рисунках 1-7.

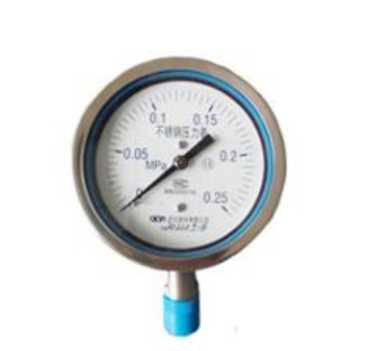

Рисунок 1 - Общий вид манометра модификации YTF

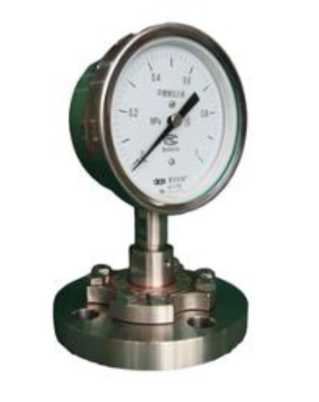

Рисунок 3 - Общий вид манометра модификации YTP

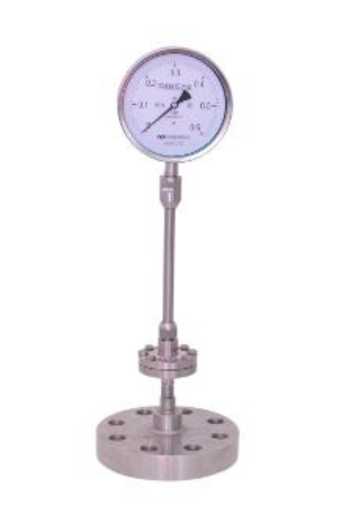

Рисунок 4 - Общий вид манометра модификации YTH

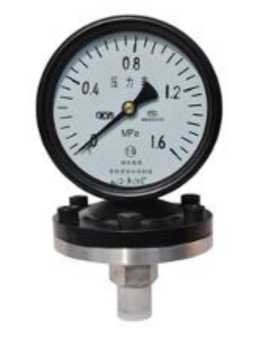

Рисунок 5 - Общий вид манометра модификации YP/YPF

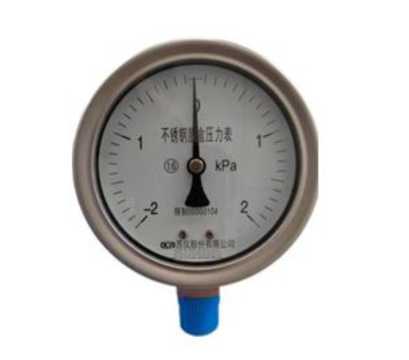

Рисунок 6 - Общий вид манометра модификации YE

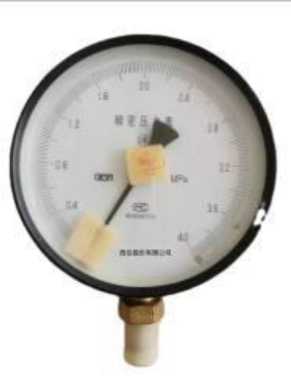

Рисунок 7 - Общий вид манометра модификации YB
Заводской номер наносится типографическим способом на корпус или циферблат манометра, или типографским способом на наклейку, прикрепленную на корпус или циферблат манометра в местах, указанных на рисунке 8.

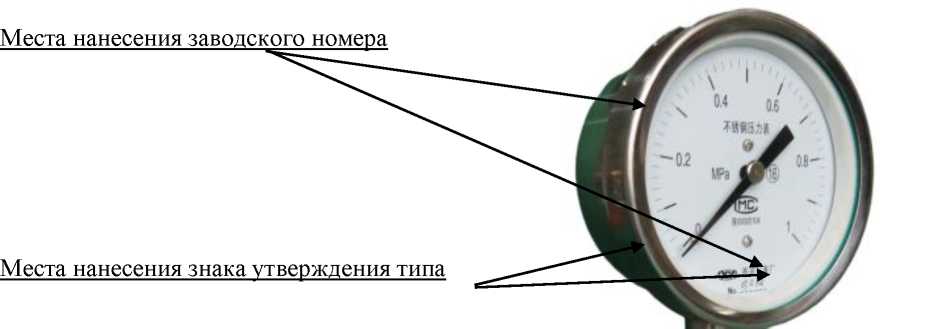

Рисунок 8 - Места нанесения знака утверждения типа и заводского номера

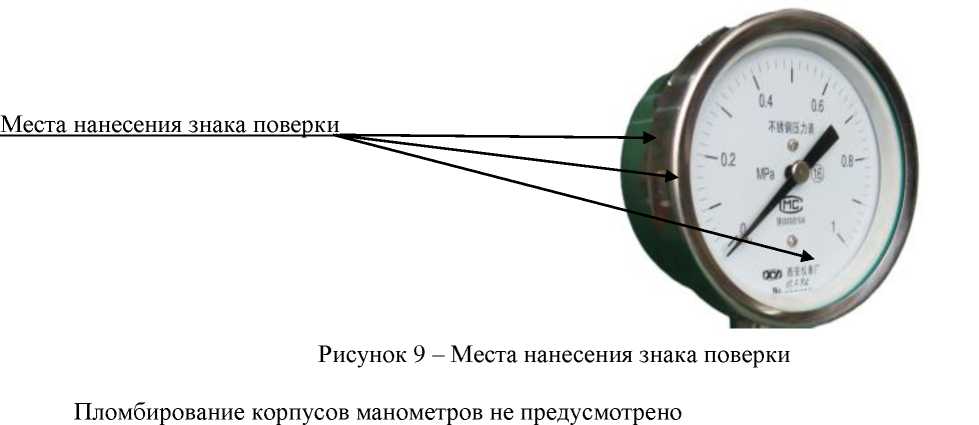

Знак поверки наносится типографским способом на корпус, циферблат или заднюю панель манометра, или типографским способом на наклейку, прикрепленную на корпус, циферблат или заднюю панель манометра в местах, указанных на рисунке 9.
Пломбирование корпусов манометров не предусмотрено
Программное обеспечение Отсутствует.приборов приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики манометров модификаций YTF, YA, YTP, YTH, YP, YPF.
|
Наименование характеристики |
Обозначение | ||||||||
|
YTF |
YA |
YTP | |||||||
|
Нижние пределы измерений (НПИ): -избыточного давления1^ МПа |
-0,1 |
0 |
-0,1 |
0 |
-0,1 |
0 | |||
|
Верхние пределы измерений (ВПИ): -избыточного давления1), МПа |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
0; 0,3; 0,5; 0,9; 1,5 |
0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4,0; 6; 10; 16; 25; 40; 60 | |||
|
Пределы допускаемой основной приведенной погрешности измерений к ВПИ1), % |
±1,6; ±2,5 |
±1,6 |
±1,6; ±2,5 | ||||||
|
Наименование характеристики |
Обозначение | ||||||||
|
YTH |
YP/ YPF | ||||||||
|
Нижние пределы измерений (НПИ): -избыточного давления1^ МПа |
-0,1 |
0 |
-0,1 |
0 | |||||
|
Верхние пределы измерений (ВПИ): -избыточного давления1^ МПа |
0; 0,3; 0,5; 0,9; 1,5 |
0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
0; 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5 | |||||
|
Пределы допускаемой основной приведенной погрешности измерений к ВПИ1), % |
±1,6; ±2,5 |
±2,5 | |||||||
1) - Фактическое значение приведено в руководстве по эксплуатации, входящем в комплект поставки
Таблица 2 - Метрологические характеристики манометров модификаций YE.
|
Наименование характеристики |
Обозначение |
|
YE | |
|
Нижние пределы измерений (НИИ): - избыточного давления 1), КИа |
-40; -25; -20; -16; -12; -10; -8; -6; -5; -4; -3; -2,5; -2; -1,6; -1,2; -1; -0,8; -0,5; 0; |
|
Верхние пределы измерений (ВИИ): - избыточного давления 1), КИа |
0,5; 0,8; 1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25; 40 |
|
Иределы допускаемой основной приведенной погрешности измерений к ВИИ1), % |
±2,5 |
|
1) - Фактическое значение приведено в руководстве по эксплуатации, входящем в комплект поставки | |
Таблица 3 - метрологические характеристики манометров модификаций YB.
|
Наименование характеристики |
Обозначение | |
|
YB | ||
|
Нижние пределы измерений (НИИ): - избыточного давления 1), МИа |
-0,1 |
0 |
|
Верхние пределы измерений (ВИИ): - избыточного давления 1), МИа |
0; 0,04; 0,06; 0,3; 0,5; 0,9; 1,5 |
0,04; 0,06; 0,1; 0,4; 0,6; 0,16; 0,25; 1; 1,6; 2,5; 4; 6; 40; 60; 100 |
|
Иределы допускаемой основной приведенной погрешности измерений к ВИИ1), % |
±0,16; ±0,25; ±0,4 | |
|
1) - Фактическое значение приведено в руководстве по эксплуатации, входящем в комплект поставки | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -25 до + 55 |
|
- относительная влажность, %, не более |
95% |
|
- атмосферное давление, кИа |
От 86 до 106 |
|
Средняя наработка на отказ, ч |
18000 |
|
Срок службы, лет |
10 |
