Принцип действия счётчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной объему воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, пор показаниям которого определяют количество воды, прошедшей через счетчик.

Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки, пода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма, вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные единицах объёма жидкости. Кроме отсчетного устройства роликового типа, имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счётчиков.

Счетчики могут изготавливаться с различным видом пломбировочных колец и дизайном счетного механизма.

Счетчики имеют метрологический класс А или В по ГОСТ Р 50193.1-92.

Клеймение счётчиков выполняется при помощи серого пломбировочного кольца или свинцовой (либо другой) пломбы (для красных пломбировочных колец).

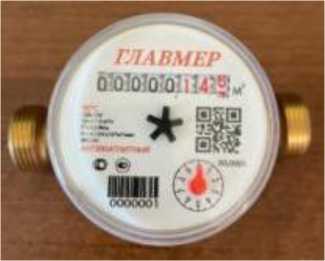

Общий вид счетчиков представлен на рисунке 1.

Рисунок 1 - Общий вид счетчиков

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место пломбировки счетчика

а)

Место нанесения знака поверки

б)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков: а) место пломбировки счётчиков с красным кольцом;

б) место нанесения знака поверки на счетчики с серым кольцом

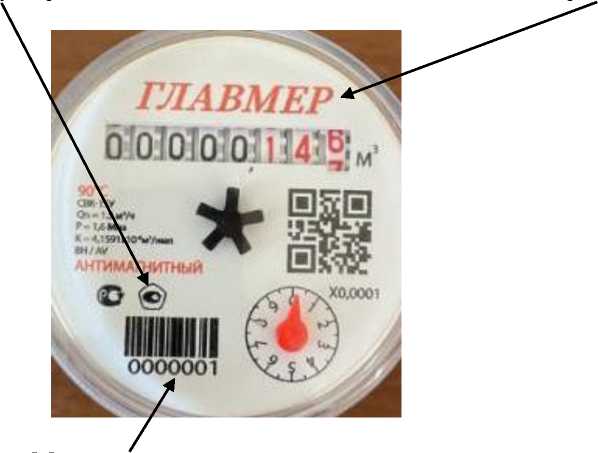

Заводские номера счётчиков наносятся на лицевую поверхность счетного механизма в цифровом формате типографским способом в соответствии с рисунком 3.

Счетчики выпускаются под товарным знаком ГЛАВМЕР, который наносится на лицевую поверхность счетного механизма типографским способом в соответствии с рисунком 3.

Место нанесения

6О0ООО1

^ХОЛОО

/ X

Место нанесения заводского номера

- Место нанесения знака утверждения типа, заводского номера, товарного

знака.
