Сведения о средстве измерений: 90484-23 Шаблоны сварщика универсальные

Номер по Госреестру СИ: 90484-23
90484-23 Шаблоны сварщика универсальные
(Обозначение отсутствует)

Назначение средства измерений:
Шаблоны сварщика универсальные (далее по тексту - шаблоны) предназначены для измерений линейно-угловых размеров стыкуемых деталей, параметров стыковых и угловых швов, дефектов и измерений диаметров электродов и сварочной проволоки.

сертификация программного обеспечения
Внешний вид. Шаблоны сварщика универсальные , http://oei-analitika.ru рисунок № 1
Внешний вид.
Шаблоны сварщика универсальные
Рисунок № 1
Внешний вид. Шаблоны сварщика универсальные , http://oei-analitika.ru рисунок № 2
Внешний вид.
Шаблоны сварщика универсальные

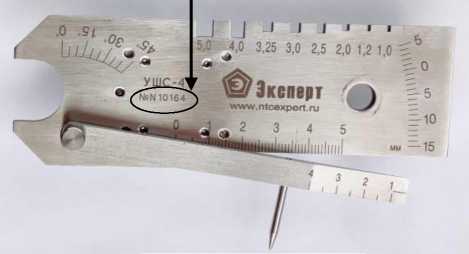

Рисунок № 2
Внешний вид. Шаблоны сварщика универсальные , http://oei-analitika.ru рисунок № 3
Внешний вид.
Шаблоны сварщика универсальные

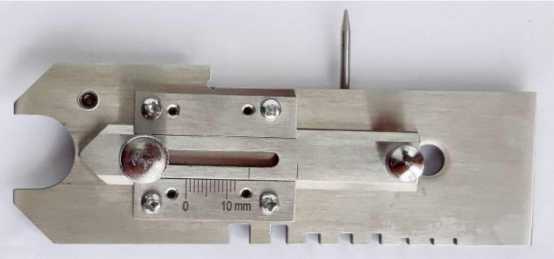

Рисунок № 3
Внешний вид. Шаблоны сварщика универсальные , http://oei-analitika.ru рисунок № 4
Внешний вид.
Шаблоны сварщика универсальные

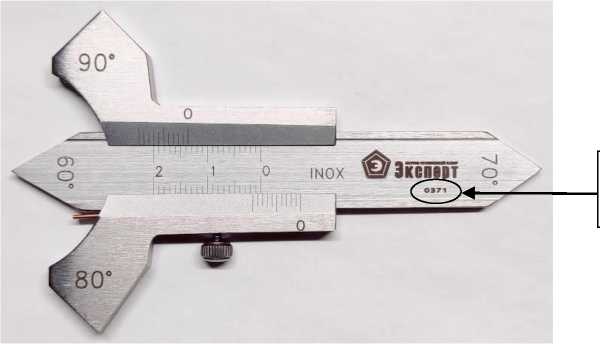

Рисунок № 4

Общие сведения

Дата публикации - 18.11.2023
Срок свидетельства - 16.11.2028
Номер записи - 192415
ID в реестре СИ - 1412219
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ШУМ, Шаблон сварщика универсальный УШС-4, Шаблон сварщика универсальный Ушерова-Маршака, Шаблон сварщика универсальный, УШС-4, УШС-3, Ушерова-Маршака, Ушерова - Маршака, Обозначение отсутствует, нет модификации, модель УШС-4, модель Ушерова-Маршака, модели Ушеросва-Маршака, модели Ушерова-Маршака, мод. УШС-4, мод. Ушерова-Маршака, Без модификации, -,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 798
Выдано извещений - 0
Кол-во периодических поверок - 254
Кол-во средств измерений - 524
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2380 от 2023.11.16 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Шаблоны сварщика универсальные (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70742-18
28.03.2028
Шаблоны сварщика универсальные , УШС-3
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год
88036-23
27.01.2028
Шаблоны сварщика, WG-2+
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год
90484-23
16.11.2028
Шаблоны сварщика универсальные , Обозначение отсутствует
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год
90531-23
21.11.2028
Шаблоны сварщика, Обозначение отсутствует
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год
93990-24
02.12.2029
Угольники поверочные 90°, Обозначение отсутствует
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год
94930-25
18.03.2030
Линейки измерительные металлические, Обозначение отсутствует
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год
95327-25
25.04.2030
Толщиномеры-гребенки, Обозначение отсутствует
Общество с ограниченной ответственностью Научно-технический центр "Эксперт" (ООО НТЦ "Эксперт") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.

Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Бесплатный

Кто поверяет Шаблоны сварщика универсальные (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ВОЛОГОДСКИЙ ЦСМ"
(RA.RU.311504)
РСТ
  • УШС-4
  • 2 1 1 0 2 1 1
    ООО "МЦ СЕВР ГРУПП"
    (RA.RU.314078)
  • модель Ушерова-Маршака
  • модель УШС-4
  • модели Ушерова-Маршака
  • 193 153 40 0 193 153 40
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • УШС-4
  • Ушерова-Маршака
  • 12 1 0 12 0 12 0 12
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • -
  • Без модификации
  • мод. УШС-4
  • мод. Ушерова-Маршака
  • УШС-4
  • 8 0 8 0 8 0 8
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Шаблон сварщика универсальный УШС-4
  • Шаблон сварщика универсальный Ушерова-Маршака
  • 48 2 6 42 0 48 6 42
    ООО "АЗ-И"
    (RA.RU.312199)
  • УШС-4
  • Ушерова-Маршака
  • 6 0 6 0 6 0 6
    ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
    (RA.RU.311222)
    РСТ
  • ШУМ
  • УШС-4
  • 4 2 0 4 0 4 0 4
    ФБУ "СМОЛЕНСКИЙ ЦСМ"
    (RA.RU.311305)
    РСТ
  • Обозначение отсутствует
  • 1 0 1 0 1 0 1
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • УШС-4
  • 8 0 8 0 8 0 8
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • Ушерова-Маршака
  • УШС-4
  • 7 0 7 0 7 0 7
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Ушерова - Маршака
  • 2 0 2 0 2 0 2
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • нет модификации
  • УШС-4
  • модель Ушерова-Маршака
  • 4 0 4 0 4 0 4
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • модель Ушерова-Маршака
  • УШС-4
  • 4 1 3 0 4 1 3
    ООО "НТЦ ЭКСПЕРТИЗА"
    (RA.RU.314717)
  • УШС-4
  • Ушерова-Маршака
  • 388 15 377 11 0 388 377 11
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • УШС-4
  • Ушерова-Маршака
  • 21 0 21 0 21 0 21
    ФБУ "ЯКУТСКИЙ ЦСМ"
    (RA.RU.311545)
    РСТ
  • УШС-4
  • 8 0 8 0 8 0 8
    ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
    (RA.RU.311246)
    РСТ
  • Обозначение отсутствует
  • УШС-4
  • Ушерова-Маршака
  • 13 1 0 13 0 13 0 13
    ООО "СИМПЛ"
    (RA.RU.314131)
  • модели Ушеросва-Маршака
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 3 0 3 0 3 0 3
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • УШС-3
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Ушерова-Маршака
  • УШС-4
  • 9 0 9 0 9 0 9
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • Ушерова-Маршака
  • УШС-4
  • 20 4 6 14 0 18 6 12
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • УШС-4
  • 3 0 3 0 3 0 3
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • Шаблон сварщика универсальный
  • мод. УШС-4
  • 9 0 9 0 9 0 9
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • Ушерова-Маршака
  • 1 0 1 0 1 0 1
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • -
  • 1 0 1 0 1 0 1
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • модель Ушерова-Маршака
  • 2 0 2 0 2 0 2
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • УШС-4
  • 3 3 0 3 0 3 0 3
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. УШС-4
  • 2 0 2 0 2 0 2
    ООО РМЦ "КАЛИБРОН"
    (РОСС RU.0001.310096)
  • Ушерова-Маршака
  • 2 0 2 0 2 0 2
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • УШС-4
  • 1 0 1 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • УШС-4
  • 6 0 6 0 6 0 6
    ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
    (RA.RU.311391)
    РСТ
  • мод. УШС-4
  • 3 0 3 0 3 0 3
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • модель Ушерова-Маршака
  • 2 0 2 0 2 0 2

    Стоимость поверки Шаблоны сварщика универсальные (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Вологодский ЦСМ
    Вологодская область
    924 1094
    ФБУ Ярославский ЦСМ
    Ярославская область
    1264 1094

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта шаблонов.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

    Локальная поверочная схема для шаблонов сварщика универсальных в диапазоне измерений углов от 0 до 90°;

    ТУ 26.51.33-005-61670358-2022 «Шаблоны сварщика универсальные. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью научно-технический центр «Эксперт»

    (ООО НТЦ «Эксперт»)

    ИНН 7715756503

    Юридический адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, эт. 5, оф. 506

    Телефон:+7 (495) 972-88-55

    Факс:+7 (495)660-49-68

    Web-сайт: www.ntcexpert.ru

    e-mail: info@ntcexpert.ru

    Изготовитель

    Общество с ограниченной ответственностью научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»)
    ИНН 7715756503
    Адрес: 127106, г. Москва, Нововладыкинский пр-д, д.8, стр. 4, эт. 5, оф. 506 Телефон:+7 (495) 972-88-55
    Факс:+7 (495)660-49-68
    Web-сайт: www.ntcexpert.ru
    e-mail: info@ntcexpert.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
    Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
    д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
    Тел.: +7 (495) 822-18-08
    Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

    Правообладатель


    Общество с ограниченной ответственностью научно-технический центр «Эксперт»
    (ООО НТЦ «Эксперт»)
    ИНН 7715756503
    Юридический адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, эт. 5, оф. 506
    Телефон:+7 (495) 972-88-55
    Факс:+7 (495)660-49-68
    Web-сайт: www.ntcexpert.ru
    e-mail: info@ntcexpert.ru

    Принцип действия основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.

    К средствам измерений данного типа относятся шаблоны моделей:

    • - УШС-4 - для измерений параметров дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Состоит из основания, соединенного осью с движком и закрепленного на движке указателя. На оборотной стороне шаблона привинчена измерительная планка;

    • - Ушерова-Маршака - для измерений скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Состоит из основания, а также движущейся внутри него измерительной части. Шаблон может измерять угол скоса кромки при помощи четырёх шаблонов в диапазоне от 60 до 90 градусов.

    Шаблоны отличаются между собой количеством измерительных шкал и метрологическими характеристиками.

    Товарный знак

    Внешний вид. Шаблоны сварщика универсальные  (Обозначение отсутствует), http://oei-analitika.ru

    наносится на лицевую сторону шаблона методом

    лазерной гравировки и на титульный лист паспорта шаблонов типографским методом.

    Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую или оборотную сторону шаблона методом лазерной гравировки в местах, указанных на рисунках 1-2.

    Пломбирование шаблонов от несанкционированного доступа не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид шаблонов представлен на рисунках 1-2.

    Место нанесения заводского номера

    Внешний вид. Шаблоны сварщика универсальные  (Обозначение отсутствует), http://oei-analitika.ru

    N«N10164

    Рисунок 1 - Общий вид шаблонов модели УШС-4 с указанием места нанесения заводского номера

    Внешний вид. Шаблоны сварщика универсальные  (Обозначение отсутствует), http://oei-analitika.ru

    б) - оборотная сторона

    Внешний вид. Шаблоны сварщика универсальные  (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 2 - Общий вид шаблонов модели Ушерова-Маршака с указанием места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Комплектность

    Шаблон сварщика универсальный

    -

    1 шт.

    Футляр

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значения для моделей

    УШС-4

    Ушерова-Маршака

    Диапазон измерений при измерении: - притупления кромки, ширины шва, мм

    От 0 до 50

    -

    - толщины зазора в соединениях, мм

    От 1 до 4

    -

    - смещения кромок, подрезов, западаний между валиками, глубины вогнутости корня

    От 0 до 15

    От 0 до 10

    шва, мм

    - смещения кромок, подрезов, высоты выпуклости корня шва, высоты усиления стыкового шва, мм

    От 0 до 5

    От 0 до 10

    - высоты усиления углового шва, мм

    От 0 до 12

    От 0 до 20

    Номинальные значения углов скоса кромки

    -

    60°; 70°; 80°; 90°

    Номинальные значения ширины паза для

    1,0; 1,2; 2,0; 2,5;

    измерений диаметров электродов, мм

    3,0; 3,25; 4,0; 5,0

    Диапазон измерений углов разделки кромки

    От 0° до 45°

    -

    Цена деления шкалы при измерении углов разделки кромки

    -

    Цена деления шкал при измерении:

    - притупления кромки, ширины шва, мм

    1,0

    -

    - толщины зазора в соединениях, мм

    0,5

    -

    - смещения кромок, подрезов, западаний между валиками, глубины вогнутости и

    1,0

    1,0

    высоты выпуклости корня шва, высоты усиления стыкового шва, мм

    - высоты усиления углового шва, мм

    1,0

    1,0

    Пределы допускаемой абсолютной погрешности при измерении:

    - притупления кромки, ширины шва, мм

    ±0,15

    - толщины зазора в соединениях, мм

    ±0,25

    -

    - смещения кромок, подрезов, западаний между валиками, глубины вогнутости и

    ±0,50

    ±0,10

    высоты выпуклости корня шва, высоты усиления стыкового шва, мм

    - высоты усиления углового шва, мм

    ±0,50

    ±0,10

    - углов разделки кромки

    ±2,50°

    -

    Пределы допускаемых отклонений от номинальных значений углов скоса кромки

    -

    ±2,50°

    Пределы допускаемых отклонений от номинальных значений ширины паза для измерений диаметров электродов, мм:

    - 1,0; 1,2; 2,0; 2,5; 3,0; 3,25 мм

    ±0,10

    -

    - 4,0; 5,0 мм

    ±0,30

    Таблицы 2 - Технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (Длина х Ширина х Высота), мм, не более, для шаблонов моделей:

    - УШС-4

    135х47х27

    - Ушерова-Маршака

    100х60х5

    Масса, кг, не более, для шаблонов моделей: - УШС-4

    0,250

    - Ушерова-Маршака

    0,075

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    От -30 до +30

    - относительная влажность воздуха при температуре +25 °С, %, не более

    80
