Номер по Госреестру СИ: 90460-23
90460-23 Трансформаторы тока
(ТОЛ-ЭЛТ)
Назначение средства измерений:
Трансформаторы тока ТОЛ-ЭЛТ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 16.11.2023
Срок свидетельства - 14.11.2028
Номер записи - 192413
ID в реестре СИ - 1412202
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для трансформаторов с номинальным напряжением до 1 кВ; 8 лет - для остальных
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТОЛ-ЭЛТ-10-3-0,5-10P-300/5 У3, ТОЛ-ЭЛТ-10-3-0,5-10P-150/5 У3, ТОЛ-ЭЛТ-10-3-0,5-10P-100/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10Р-50/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10Р-400/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10Р-200/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10P-600/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10P-50/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10P-200/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10P-150/5 У3, ТОЛ-ЭЛТ-10-2-0,5S-10P-100/5 У3, ТОЛ-ЭЛТ-10-2-0,5-5P-100/5 У3, ТОЛ-ЭЛТ-10-2-0,5-10Р-400/5 У3, ТОЛ-ЭЛТ-10-2-0,5-10Р-1000/5 У3, ТОЛ-ЭЛТ-10-2-0,5-10P-300/5 У3, ТОЛ-ЭЛТ-10-2-0,5-10P-2000/5 У3, ТОЛ-ЭЛТ-10-2-0,5-10P-1500/5 У3, ТОЛ-ЭЛТ-10-2-0,5-10P-1000/5 У3, ТОЛ-ЭЛТ-10-1-0,5S/5P-2,5/2,5VA-150/5A - УХЛ2, ТОЛ-ЭЛТ-10-1-0,5S/5P-2,5/2,5VA-100/5A - УХЛ2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭЛТЕРА" (ООО "ЭЛТЕРА")
Страна - РОССИЯ
Населенный пункт - г. Чебоксары
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 1063
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2361 от 2023.11.14 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (ТОЛ-ЭЛТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭЛТЕРА" (ООО "ЭЛТЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90460-23 14.11.2028 |
Трансформаторы тока, ТОЛ-ЭЛТ Общество с ограниченной ответственностью "ЭЛТЕРА" (ООО "ЭЛТЕРА") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года - для трансформаторов с номинальным напряжением до 1 кВ; 8 лет - для остальных |
|
93722-24 05.11.2029 |
Приборы универсальные сбора и контроля параметров электроэнергии, ЩМ Общество с ограниченной ответственностью "ЭЛТЕРА" (ООО "ЭЛТЕРА") (РОССИЯ г. Чебоксары) |
ОТ МП |
3 года |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Трансформаторы тока (ТОЛ-ЭЛТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 1063 | 1038 | 25 | 0 | 1063 | 1038 | 25 |
Стоимость поверки Трансформаторы тока (ТОЛ-ЭЛТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 документа «Трансформаторы тока ТОЛ-ЭЛТ-(6-35). Руководство по эксплуатации. ЕЛТР.670112.001 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.42-025-65677162-2020 «Трансформаторы тока ТОЛ-ЭЛТ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЭЛТЕРА» (ООО «ЭЛТЕРА») Юридический адрес: 428000, Чувашская Республика, г. Чебоксары,
ул. Текстильщиков, д. 8, помещ. 378
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ЭЛТЕРА» (ООО «ЭЛТЕРА») Юридический адрес: 428000, Чувашская Республика, г. Чебоксары,ул. Текстильщиков, д. 8, помещ. 378
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы тока ТОЛ-ЭЛТ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Вторичные обмотки намотаны на отдельных магнитопроводах.
Трансформаторы имеют ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.
Выводы первичной обмотки выведены на верхнюю, боковую или нижнюю часть литого корпуса и выполнены в виде:
- контактных площадок с отверстиями для болтов;
- плоского штыревого наконечника;
- штепсельного разъема.
Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют варианты исполнения. Выводы выполнены в виде винтов и расположены в контактной коробке, размешенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
Лист № 2
Всего листов 5 По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса (или металлическую площадку с отверстиями). На трансформаторах имеется табличка технических данных.
Рабочее положение трансформатора в пространстве - любое.
Расшифровка условного обозначения трансформаторов приведена на рисунке 1.
ТОЛ - ЭЛТ - Х - Х - ХХ - Х/Х ХХКлиматическое исполнение и категория размещения по ГОСТ 15150
Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире)
Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире)
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс каждой из них в виде дроби)
Конструктивный вариант исполнения
Номинальное напряжение, кВ Зарегистрированная товарная марка Литая изоляция
Опорный трансформатор
Обозначение трансформатора
Рисунок 1 - Расшифровка условного обозначения трансформаторов

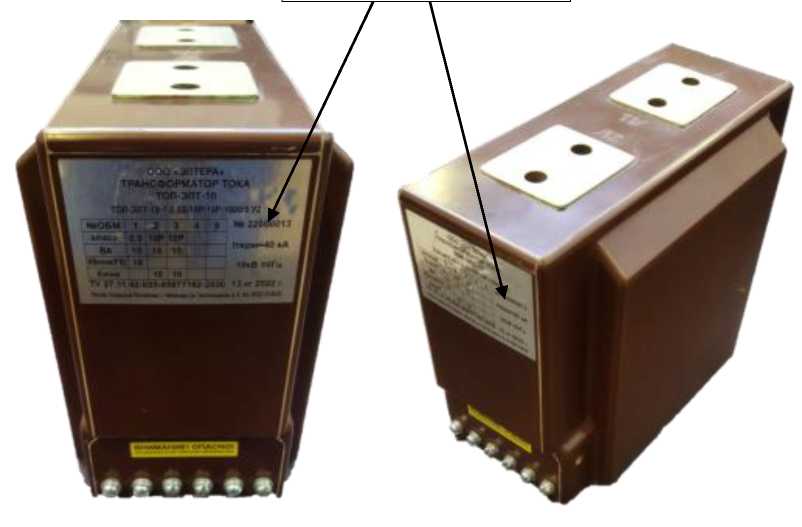

Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 2. Пломбирование трансформаторов не предусмотрено.
Место нанесения заводского номера
Рисунок 2 - Общий вид трансформаторов
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение трансформатора, кВ |
0,66; 3; 6; 10 |
|
Наибольшее рабочее напряжение, кВ |
0,72; 3,6; 7,2; 12 |
|
Номинальный первичный ток трансформатора, А |
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600; 2000; 3000; 4000 |
|
Номинальный вторичный ток, А |
1; 2; 5 |
|
Количество вторичных обмоток |
От 1 до 6 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка, В-А
|
0,5; 1; 2; 2,5; 5 3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
|
Класс точности вторичных обмоток:
|
0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р;10Р |
|
Номинальный коэффициент безопасности приборов КБном (FS) вторичных обмоток для измерений |
От 5 до 35 |
|
Номинальная предельная кратность Кном вторичной обмотки для защиты |
От 5 до 35 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2, УХЛ1, УХЛ2 |
|
Габаритные размеры, мм: - высота, не более |
От 232 до 520 |
|
- ширина, не более |
От 148 до 250 |
|
- глубина, не более |
От 224 до 440 |
|
Масса, кг, не более |
От 13 до 101 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4-105 |
