Таблица 1 - Перечень первичных измерительных преобразователей АДМС Золотой Век

Канал измерений

Первичные измерительные преобразователи

Температуры и относительной влажности воздуха

Преобразователи метеорологических параметров HY-WDS6E

Температуры поверхности дорожного

полотна

Детекторы параметров дорожного покрытия дистанционные, в т.ч. температуры дорожного покрытия HY-RSS11E;

Детекторы параметров дорожного покрытия контактные RY-CW1600

Толщины слоя воды, снега,      льда      на

поверхности дорожного

полотна

Детекторы параметров дорожного покрытия дистанционные, в т.ч. температуры дорожного покрытия HY-RSS11E

Температуры грунта

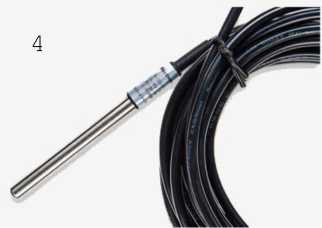

Датчики температуры грунта HY-PT100

Скорости и направления воздушного потока

Преобразователи метеорологических параметров HY-WDS6E

Атмосферного давления

Преобразователи метеорологических параметров HY-WDS6E

Метеорологической оптической дальности

Измерители дальности метеорологической оптической видимости HY-

VTF306BE

Интенсивности атмосферных осадков

Преобразователи метеорологических параметров HY-WDS6E

Наименование

Обозначение

Количество

Станция автоматическая дорожная метеорологическая

Золотой Век

1 шт.

Руководство по эксплуатации

ЗЛВК.416311.001 РЭ

1 шт.

Паспорт

ЗЛВК.416311.001 ПС

1 шт.

*Количество и состав измерительных каналов конкретной АДМС Золотой Век указываются в паспорте

Наименование канала измерений

Наименование характеристики

Значение

температуры и относительной влажности воздуха (с преобразователем HY-WDS6E)

Диапазон измерений температуры воздуха, °C

от -40 до +60

Пределы допускаемой абсолютной погрешности измерений                      температуры

воздуха, °C:

±0,3

Диапазон измерений относительной влажности воздуха, %

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

• - в диапазоне измерений от 1 % до 90 % включ.,

• - в диапазоне измерений св. 90 % до 100 %

±4

±5

количества и интенсивности атмосферных осадков (с преобразователем

HY-WDS6E)

Минимальное     измеряемое     количество

атмосферных осадков, мм

0,1

Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм

±(0,1+0,05^Хизм)*

Диапазон измерений интенсивности атмосферных осадков, мм/ч

от 0,1 до 200

Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм\ч

±2

скорости и направления воздушного потока (с преобразователем HY-WDS6E)

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,5+0,1-V)**

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

атмосферного давления

(с преобразователем

HY-WDS6E)

Диапазон измерений атмосферного давления, гПа

от 300 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±1

температуры поверхности дорожного полотна (с контактным преобразователем RY-CW1600)

Диапазон измерений температуры поверхности дорожного полотна, °C

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °C

±0,2

температуры поверхности дорожного полотна (с дистанционным преобразователем

HY-RSS11E)

Диапазон измерений температуры поверхности дорожного полотна, °C

от -50 до +60

Пределы      допускаемой      абсолютной

погрешности     измерений     температуры

поверхности дорожного полотна, °С:

• - в диапазоне от -50 °C до 0 °C включ.;

• - в диапазоне св. 0 °C до +60 °C

±(0,8-0,05-t)***

±(0,8+0,084)***

толщины слоя воды, снега, льда на поверхности дорожного полотна (с преобразователями HY-RSS11E, RY-CW1600)

Диапазон измерений толщины слоя, мм -воды -снега

-льда

от 0 до 10

от 0 до 20

от 0 до 10

Пределы допускаемой абсолютной погрешности измерений толщины слоя, мм:

-воды

-снега

-льда

±0,4

температуры грунта (с датчиком HY-PT100)

Диапазон измерений температуры грунта, °C

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры грунта, °C

±0,5

МОД

(с нефелометром HY-VTF306BE)

Диапазон измерений МОД, м

от 10 до 30000

Пределы     допускаемой     относительной

погрешности измерений МОД, %:

• - в диапазоне от 10 до 10000 м включ.;

• - в диапазоне св. 10000 до 30000 м

±10

±20

*Х - измеренное значение количества атмосферных осадков, мм; **V-измеренное значение скорости воздушного потока, м/с;

*** t - измеренное значение температуры дорожного полотна, °C

Наименование характеристики

Значение

Диапазон показаний уровня сцепления

от 0 до 1

Электрическое питание от сети переменного тока:

-напряжение, В

-частота, Гц

от 198 до 242

от 49 до 51

Электрическое питание от сети постоянного тока:

-напряжение, В

от 12 до 14

Максимальная потребляемая мощность, Вт

250

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10

Условия эксплуатации: -температура воздуха, ^oC -относительная влажность воздуха, %

от - 50 до + 60 до 100

Габаритные размеры, масса, не более

длина,

мм

ширина,

мм

высота,

мм

диаметр,

мм

масса, кг

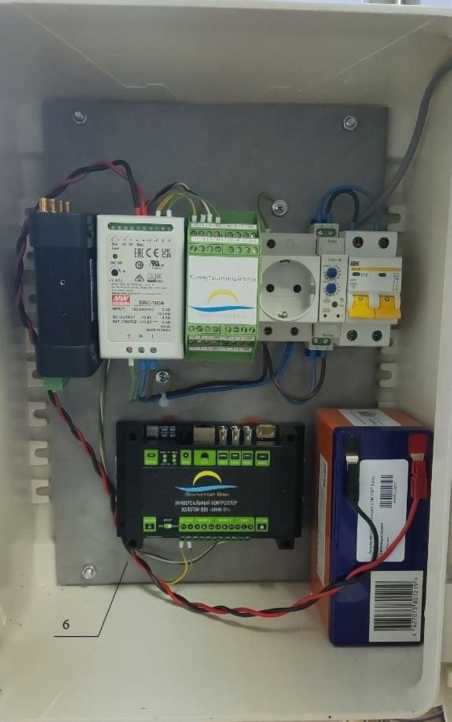

Центральное устройство

140

90

40

-

0,42

Преобразователи   метеорологических

параметров HY-WDS6E

-

-

248

144

0,6

Измерители дальности метеорологической оптической видимости HY-VTF306BE

812

232

238

-

3,8

Детекторы параметров дорожного покрытия дистанционные,   в т.ч.

температуры дорожного   покрытия

HY-RSS11E

400

136

220

-

3,7

Детекторы   параметров   дорожного

покрытия контактные RY-CW1600

-

-

47

76

1,5

Датчики температуры грунта HY-PT100

30

-

-

4

0,145
