Номер по Госреестру СИ: 90333-23
90333-23 Системы лазерные координатно-измерительные Leica Absolute Tracker
(AT500)
Назначение средства измерений:
Системы лазерные координатно-измерительные Leica Absolute Tracker АТ500 (далее -системы) предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.
Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 2
Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 3
Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 4
Программное обеспечение
ПО Tracker Pilot представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.
ПО PolyWorks, ПО Spatial Analyzer и ПО Inspire применяются для сбора, обработки и анализа измерительной информации.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
Tracker Pilot |
Spatial Analyzer |
PolyWorks |
Inspire |
Номер версии |
не ниже 3.0 |
не ниже |
не ниже |
не ниже |
(идентификационный номер) ПО |
11.11.2014 |
2014.IR14 |
1.0.7.0 | |
Цифровой идентификатор |
- |
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации систем лазерных координатноизмерительных Leica Absolute Tracker АТ500 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Разделе 4 «Работа с инструментом» Руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
Правообладатель
Leica Geosystems AG, Швейцария
Адрес: Heinrich Wild Strasse, CH-9435 Heerbrugg, St. Gallen, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Адрес в интернет: www.leica-geosystems.com
Изготовитель
Leica Geosystems AG, Швейцария
Адрес: Heinrich Wild Strasse, CH-9435 Heerbrugg, St. Gallen, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Адрес в интернет: www.leica-geosystems.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 495 437 55 77, факс: +7 495 437 56 66
Адрес в интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Правообладатель
Leica Geosystems AG, Швейцария
Адрес: Heinrich Wild Strasse, CH-9435 Heerbrugg, St. Gallen, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Адрес в интернет: www.leica-geosystems.com
Принцип действия системы основан на автоматическом измерении расстояния до визирной цели (уголковый отражатель в сферическом корпусе) и определении горизонтального и вертикального углов. Измеренные два угла и расстояние позволяют вычислить пространственные координаты визирной цели. Поиск и слежение за визирной целью во время ее перемещения осуществляются автоматически.
Система состоит из измерительного блока (сенсора) на фиксируемом основании, встроенного электронного блока (контроллера), комплекта визирных целей и оснастки к ним.
Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение прибора на визирную цель и слежение за ней.
Сенсор может выполнять измерения вертикального, горизонтального углов и расстояния до визирной цели и дополнительных устройств при любой ориентации оси вращения системы относительно горизонта.
Для определения ориентации вертикальной оси вращения сенсора относительно горизонта, сенсор снабжен встроенным двухосевым электронным уровнем.
Для определения дистанции до визирной цели сенсор оснащен абсолютным светодальномером. Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.
Система Leica Absolute Tracker АТ500 может использоваться с дополнительным устройством - контактным щупом Leica В-Probe Plus.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид визирной цели показан на рисунке 1.
Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильд в месте, указанном на рисунке 2.
Общий вид дополнительного устройства, контактного щупа Leica B-Probe Plus, приведен на рисунке 3. Контактный щуп Leica B-Probe Plus может использоваться со стандартным наконечником Stainless steel 0.5" или с наконечником Ceramic Sphere 1.5".
Общий вид шильда системы представлен на рисунке 4.

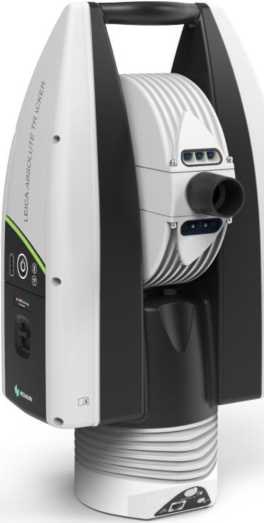

а) б)

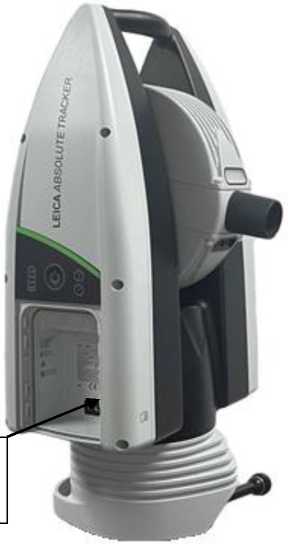

а) с открытым батарейным отсеком; б) с закрытым батарейным отсеком
Рисунок 2 - Общий вид системы
а) б)
Рисунок 1 - Общий вид визирной цели
Место нанесения
заводского номера

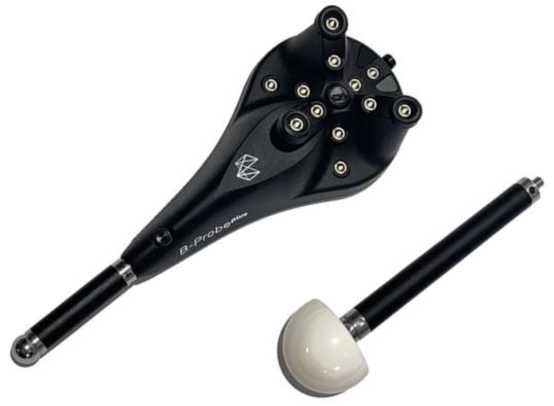

а) Контактный щуп Leica B-Probe Plus со стандартным наконечником Stainless steel 0.5" б) Наконечник Ceramic Sphere 1.5"
Рисунок 3 - Общий вид дополнительного устройства
Power: 30-48V m / 4Amax Leica Geosystems AG
CH-9435 Heerbrugg
Manufactured: 12.2022
Made in Switzerland
visible
0.35 mW
640 nm
cw
\
Art.No.:
577440
S.No.:
invisible
0.35 mW
795 nm
invisible
-
1.5 mW
905 nm
-
2.5 ms
Standard applied: IEC 60825 1:2014
Maximum avarage radiant power
Emitted wavelength
Pulse duration
Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC
cw
60825-1 Ed.3., as described In Laser Notice No. 56, dated May 8,2019.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
-
(1) This device may not cause harmful interference, and
-
(2) this device must accept any interference received, including interference that may cause undesired operation.
C€
IP54
к
0
Рисунок 4 - Общий вид шильда системы
Таблица 6 - Комплектность средств измерений
Наименование |
Обозначение |
Количество |
Система лазерная координатно-измерительная |
Leica Absolute Tracker АТ500 |
1 шт. |
Руководство по эксплуатации |
1 экз. | |
Набор отражателей |
1 компл. | |
Контактный щуп 1) |
Leica B-Probe Plus | |
1) - поставляется по дополнительному заказу |
системы представлены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики системы
Характеристика |
Значение |
Диапазон (радиус) измерений расстояний абсолютным дальномером, м |
от 0,5 до 160 |
Диапазон работы при использовании дополнительного устройства (контактный щуп Leica B-Probe Plus), м |
от 1,6 до 12,0 |
Пределы допускаемой абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений на сферический отражатель*, мкм |
±(10+5Ъ), где L - расстояние от системы до отражателя, м |
Пределы допускаемой абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с использованием дополнительного устройства (контактный щуп Leica B-Probe Plus)*, мкм |
±100 |
Примечание: * - при температуре воздуха от +15 до +25 °С и относительной влажности воздуха не более 90 % |
Таблица 3 - Технические характеристики системы
Характеристика |
Значение |
Диапазон показаний горизонтальных углов, ° |
от 0 до 360 |
Диапазон показаний вертикальных углов, ° |
от - 145 до + 145 |
Тип электронного уровня |
Встроенный, двухосевой |
Диапазон работы электронного уровня, " |
±616 |
Частота измерений, Г ц |
100 |
Тип камеры обзора |
Встроенная |
Тип электропитания: Внешний: |
230 В |
Автономный: |
50/60 Гц Li-Ion аккумулятор |
Габаритные размеры системы, мм, не более -длина |
261 |
-ширина |
239 |
-высота |
477 |
Масса системы, кг, не более |
13,6 |
Таблица 4 - Технические характеристики контактных щупов Leica B-Probe Plus
Характеристика |
Значение |
Габаритные размеры устройства, мм, не более | |
-длина |
80 |
-ширина |
54 |
-высота |
230 |
Масса устройства, кг, не более |
0,14 |
Таблица 5 - Условия эксплуатации систем
Характеристика |
Значение |
Температура окружающей среды, °С |
от -15 до + 50 |
Относительная влажность воздуха, %, без конденсата, не более |
95 |
