Номер по Госреестру СИ: 90236-23
90236-23 Резервуары горизонтальные стальные наземные
(РГСН 50)
Назначение средства измерений:
Резервуары горизонтальные стальные наземные РГСН 50 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «ГСК Стройтехмаш»
(ООО «ГСК Стройтехмаш»)
ИНН 7733666355
Юридический адрес: 107078, г. Москва, вн. тер. г.
муниципальный округ
Красносельский, ул. Новорязанская, д. 18, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Тип резервуаров - горизонтальные стальные наземные, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуары РГСН 50 с заводскими номерами 2452, 2453, 2454 расположены на территории АО «Газпромнефть-Аэро» Филиал «Левашово» по адресу: 194361, г. Санкт-Петербург, п. Левашово, Горское шоссе, д. 100, лит. 3.
Общий вид резервуаров РГСН 50 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
ЕНЕ © ©
Резервуар
Заводской №
Рабочее давление-под налив
Масса
Год изготовления
Клеймо ОТК
м3
кг
20 I
И Телефон: 8 (495) 989-98-48 e-mail: s.gsk@ya.ru ,
16 11
г.
Резервуар
Заводской №
Рабочее давление-под налив
Масса
Год изготовления
Клеймо ОТК
м3
кг
Телефон: 8 (495) 989-98-48 e-mail: s.gsk@ya.ru
Рисунок 1 - Маркировочные таблички резервуаров
Год изготовления
Клеймо ОТК
Телефон: 8 (495) 989-98-48 e-mail: s.gsk@ya.ru

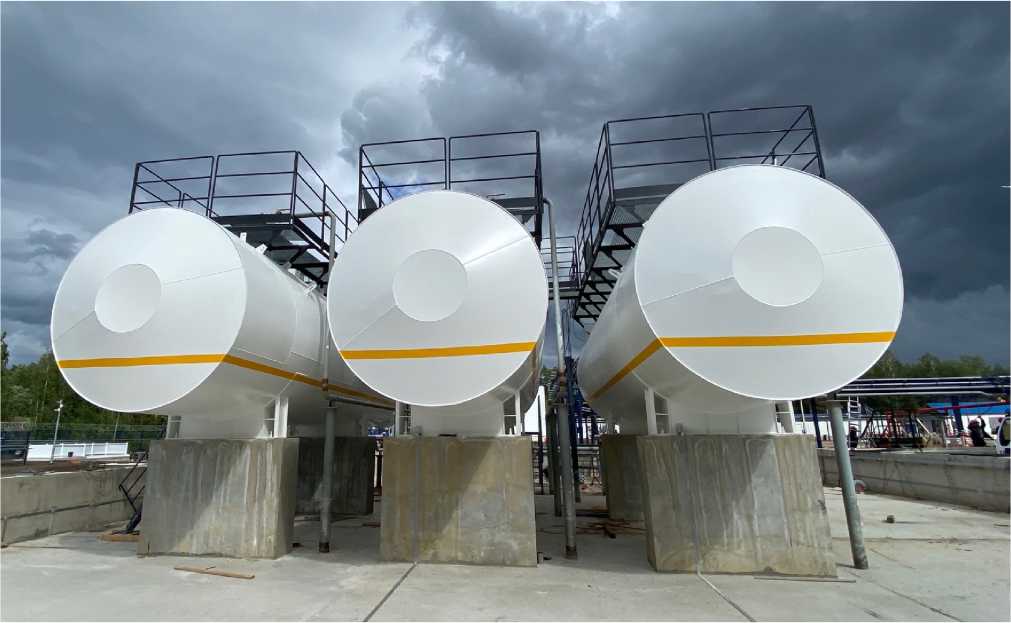

Рисунок 2 - Общий вид резервуаров РГСН 50
Пломбирование резервуаров РГСН 50 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный стальной наземный |
РГСН 50 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
50 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
20 |
