Номер по Госреестру СИ: 90093-23
90093-23 Датчики влажности-температуры
(ДТВВ-01)
Назначение средства измерений:
Датчики влажности-температуры ДТВВ-01 предназначены для измерений температуры и относительной влажности воздуха.

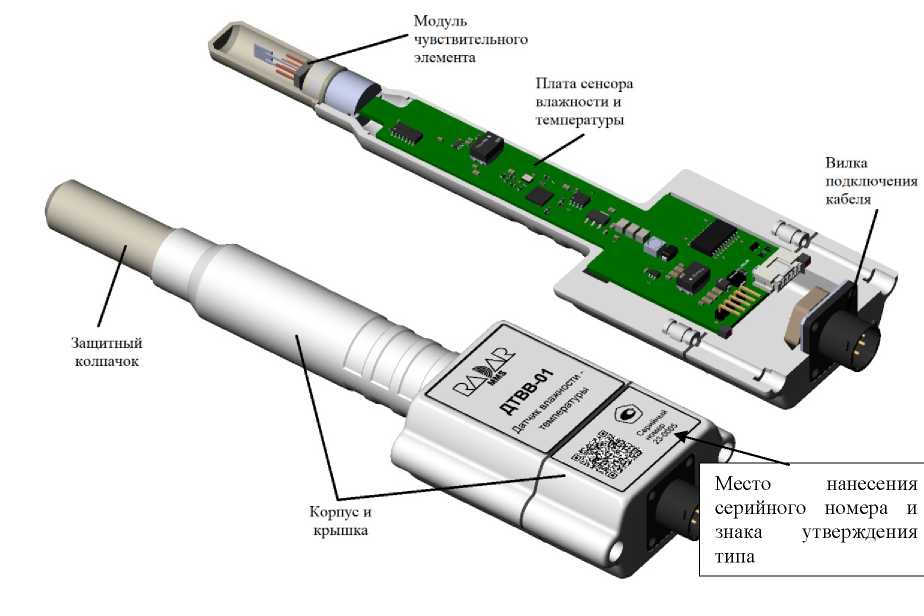

Внешний вид.
Датчики влажности-температуры
Рисунок № 1
Программное обеспечение
Датчики ДТВВ-01 имеют встроенное программное обеспечение. Встроенное программное обеспечение «dtvv_60_import.hex» обеспечивает управление и настройку датчиков ДТВВ-01, сбор, обработку, хранение и передачу результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
dtvv 60 import.hex |
Номер версии (идентификационный номер) ПО |
не ниже V0.1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на корпус датчиков ДТВВ-01 в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в РЭ «Датчики влажности-температуры ДТВВ-01», раздел «Описание и работа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
«ИСАТ.413624.002ТУ. Датчики влажности-температуры ДТВВ-01. Технические условия».
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51 Факс: +7 (812) 600-04-49
Web-сайт: radar-mms.com
E-mail: radar@radar-mms.com
Изготовитель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А
Телефон: +7 (812) 777-50-51 Факс: +7 (812) 600-04-49
Web-сайт: radar-mms.com
E-mail: radar@radar-mms.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)
ИНН 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А Телефон: +7 (812) 777-50-51 Факс: +7 (812) 600-04-49
Web-сайт: radar-mms.com
E-mail: radar@radar-mms.com
Конструктивно датчики влажности-температуры ДТВВ-01 (далее по тексту - датчики ДТВВ-01) состоят из пластикового корпуса, с размещенным внутри комплектом первичных метеорологических датчиков, подключенных к микроконтроллеру, который производит преобразование аналоговых величин в цифровой код (при необходимости), линеаризацию, коррекцию и выдачу измеренных метеорологических параметров потребителю. В нижней части корпуса расположен разъем для подключения кабеля питания и связи.
Принцип действия датчиков ДТВВ-01:
-
- при измерениях относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности. Значение ёмкости измеряется, обрабатывается и выдается в виде значения относительной влажности на внешнем устройстве по интерфейсу RS-485 печатной платой сенсора влажности.
-
- при измерениях температуры основан на температурной зависимости электрического сопротивления платины от температуры. В конструкции датчиков ДТВВ-01 для измерений температуры применяется платиновый чувствительный элемент Pt1000.
Общий вид датчиков ДТВВ-01 показан на рисунке 1.
Нанесение знака поверки на датчики ДТВВ-01 не предусмотрено. Серийный номер, состоящий из пяти арабских цифр наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование корпуса не предусмотрено.

Корпус и крышка
Защитный колпачок
Вилка подключения кабеля
Место
нанесения
знака
утверждения
типа
серийного номера и
Модуль чувствительного элемента
температуры
Плата сенсора влажности и
Рисунок 1 - Общий вид датчиков ДТВВ-01 с указанием мест нанесения знака утверждения типа, серийного номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры воздуха, °С |
от -60 до +60 |
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,2 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений | |
относительной влажности воздуха, %: | |
- при температуре от -60 °C' до -40 °C включ.; |
±3 |
- в диапазоне св. 10 % до 90 % включ.; при температуре св. -40 °C до +60 °C; |
±2 |
- в диапазоне от 0 до 10 % включ. и св. 90 % до 100 % при температуре | |
св. -40 °C до +60 °C |
±3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: -напряжение постоянного тока, В |
от 7 до 35 |
Потребляемая мощность, Вт, не более |
1,0 |
Интерфейсы связи |
RS-485 |
Габаритные размеры, мм, не более: -длина |
241 |
-ширина |
66 |
-высота |
32 |
Масса, кг, не более |
0,150 |
Условия эксплуатации: -температура воздуха, °C |
от -60 до +60 |
-относительная влажность воздуха, % |
от 0 до 100 |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет |
10 |
