Номер по Госреестру СИ: 90020-23
90020-23 Тепловизоры инфракрасные
(VERDO Ti5000)
Назначение средства измерений:
Тепловизоры инфракрасные VERDO Ti5000 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 1
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 2
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 3
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 4
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 5
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 6
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 7
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 8
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-5.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5104, VERDO Ti5108
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.16 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5109, VERDO Ti5110
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.09 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5103, VERDO Ti5107
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.52 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 4 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5102
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.01 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 5 - Идентификационные данные ПО тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5101
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
firmware |
Номер версии (идентификационный номер) ПО, не ниже |
V1.01 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение «IR Reporter» устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Лист № 10 Всего листов 11
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным VERDO Ti5000
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные VERDO Ti5000, разработанный «Zhejiang DALI Technology Co., ltd», Китай.
Правообладатель
«Zhejiang DALI Technology Co., ltd», Китай
Адрес: 639 Binkang Road, Hangzhou, 310053, P.R. China
Телефон: +86 571 8669 5603
E-mail: sales@dali-tech.com
Web-сайт: www.dali-tech.com
Изготовитель
«Zhejiang DALI Technology Co., ltd», Китай Адрес: 639 Binkang Road, Hangzhou, 310053, P.R. ChinaТелефон: +86 571 8669 5603
E-mail: sales@dali-tech.com
Web-сайт: www.dali-tech.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Zhejiang DALI Technology Co., ltd», Китай
Адрес: 639 Binkang Road, Hangzhou, 310053, P.R. China
Телефон: +86 571 8669 5603
E-mail: sales@dali-tech.com
Web-сайт: www.dali-tech.com
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA) на основе оксида ванадия. Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры является переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: VERDO Ti5101, VERDO Ti5102, VERDO Ti5103, VERDO Ti5107, VERDO Ti5104, VERDO Ti5108, VERDO Ti5109, VERDO Ti5110. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные VERDO Ti5000 моделей VERDO Ti5109, VERDO Ti5110, VERDO Ti5104, VERDO Ti5108, VERDO Ti5103, VERDO Ti5107, VERDO Ti5102 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, лазерный целеуказатель и светодиодная лампа. На нижней части корпуса распложены монтажные отверстия и курок. На боковой части корпуса расположены интерфейсы для подключений.
Тепловизоры инфракрасные VERDO Ti5000 модели VERDO Ti5101 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив и объектив видеокамеры. На нижней части корпуса распложены монтажные отверстия и курок. На верхней части корпуса расположены интерфейсы для подключений.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизоров или на съемную карту памяти (кроме модели VERDO Ti5101), или передана посредством прямого подключения к USB-порту на персональный компьютер.
Фотографии общего вида тепловизоров и места нанесения серийных номеров приведены на рисунках 1-5. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

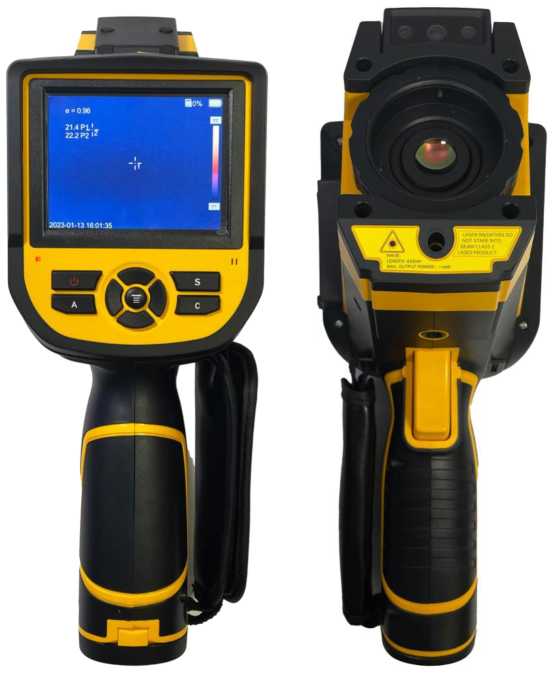

Рисунок 1 - Общий вид тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5104, VERDO Ti5108

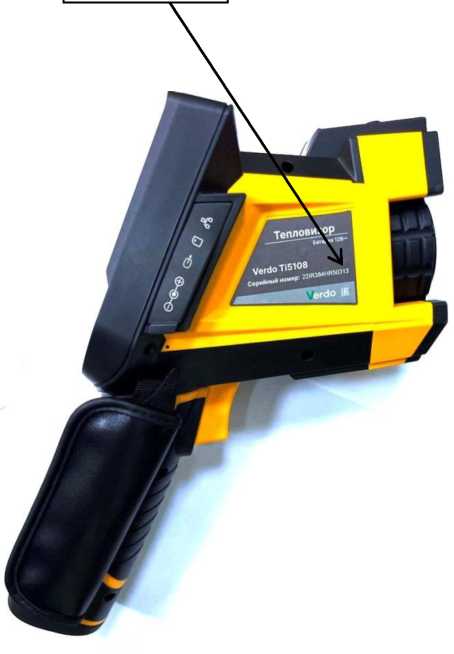

Место нанесения заводского номера

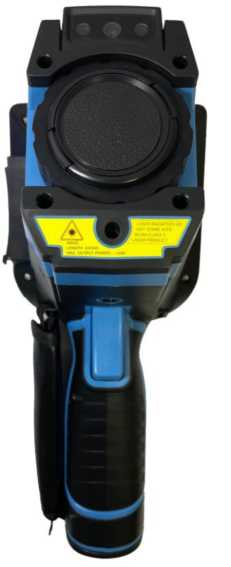

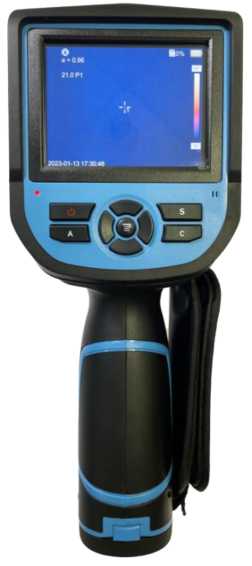

Рисунок 2 - Общий вид тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5109,
VERDO Ti5110

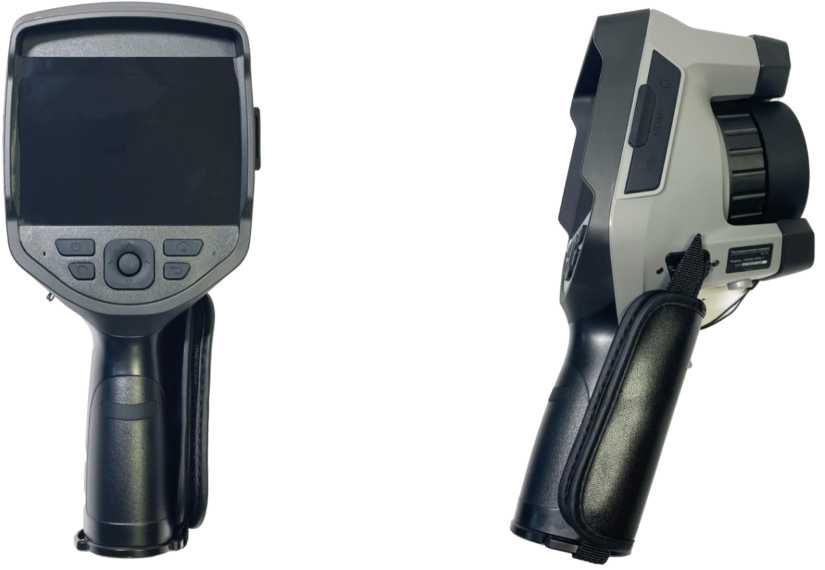

Рисунок 3 - Общий вид тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5103, VERDO Ti5107
Рисунок 4 - Общий вид тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5102

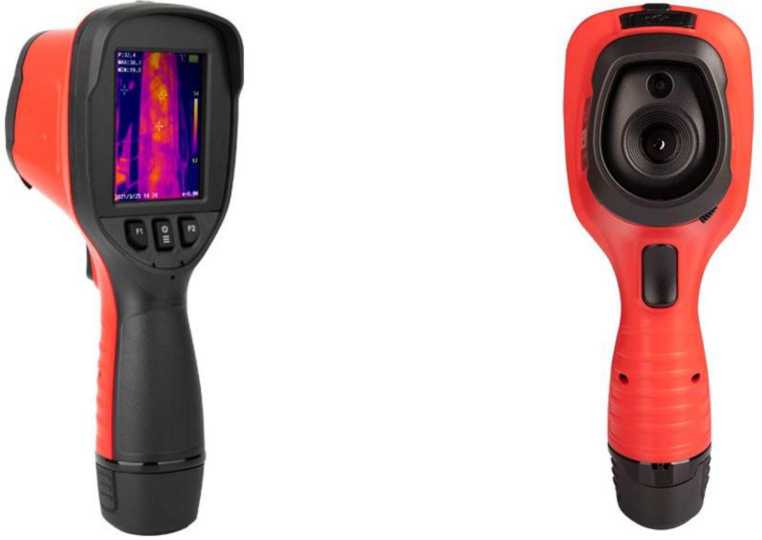

Рисунок 5 - Общий вид тепловизоров инфракрасных VERDO Ti5000 модели VERDO Ti5101
Пломбирование тепловизоров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Таблица 12 -
Наименование |
Обозначение |
Количество |
Тепловизор инфракрасный |
VERDO Ti5000 (обозначение модели - в соответствии с заказом) |
1 шт. |
Руководство по эксплуатации на тепловизоры инфракрасные VERDO Ti5000 (на русском языке) |
- |
1 экз. |
Зарядное устройство (кроме модели VERDO Ti5101) |
- |
1 шт. |
Литиевые аккумуляторные батареи |
- |
2 шт. (1 шт. для модели VERDO Ti5101) |
Адаптер сетевой (кроме модели VERDO Ti5101) |
- |
1 шт. |
Карта памяти SD (кроме модели VERDO Ti5101) |
- |
1 шт. |
Картридер SD (кроме модели VERDO Ti5101) |
- |
1 шт. |
USB-накопитель с ПО (кроме модели VERDO Ti5101) |
- |
1 шт. |
USB-кабель |
- |
1 шт. |
представлены в таблицах 6-12
Таблица 6 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000
моделей VERDO Ti5104, VERDO Ti5108
Наименование характеристики |
Значение (в зависимости от модели) | |
VERDO Ti5104 |
VERDO Ti5108 | |
Диапазоны измерений температуры, °С (с функцией автоматического переключения) |
от -20 до +180 от +140 до +350 (опционально до +650 °С или до +1200 °С) |
от -20 до +180 от +140 до +650 (опционально до +1200 или до +2000 °С) |
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 | |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +1700 °С включ., % |
±2,0 | |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +1700 °С, % |
±3,0 | |
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,05 |
< 0,04 |
Спектральный диапазон, мкм |
от 8,0 до 14,0 | |
Углы поля зрения, градус по горизонтали х градус по вертикали |
25,0°х19,0° | |
Пространственное разрешение, мрад |
2,72 |
1,36 |
Коэффициент излучения |
от 0,01 до 1,00 | |
Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С |
0,1 |
моделей VERDO Ti5109, VERDO Ti5110
Наименование характеристики |
Значение (в зависимости от модели) | |
VERDO Ti5109 |
VERDO Ti5110 | |
Диапазоны измерений температуры, °С (с функцией автоматического переключения) |
от -20 до +180 от +100 до +650 (опционально до +1200 °С) | |
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 | |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,05 | |
Спектральный диапазон, мкм |
от 8,0 до 14,0 | |
Углы поля зрения, градус по горизонтали х градус по вертикали |
25°х19° |
25°х19° |
Пространственное разрешение, мрад |
1,12 |
0,67 |
Коэффициент излучения |
от 0,01 до 1,00 | |
Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С |
0,1 |
Таблица 8 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000 моделей VERDO Ti5103, VERDO Ti5107
Наименование характеристики |
Значение (в зависимости от модели) | |
VERDO Ti5103 |
VERDO Ti5107 | |
Диапазоны измерений температуры, °С (с функцией автоматического переключения) |
от -20 до +180 от +140 до +350 (опционально до +650 °С) |
от -20 до +180 от +140 до +650 (опционально до +1200 °С) |
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 | |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,06 |
< 0,04 |
Спектральный диапазон, мкм |
от 8,0 до 14,0 | |
Углы поля зрения, градус по горизонтали х градус по вертикали |
25,0°х19,0° | |
Пространственное разрешение, мрад |
2,72 |
1,36 |
Коэффициент излучения |
от 0,01 до 1,00 | |
Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С |
0,1 |
модели VERDO Ti5102
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от 0 до +350 |
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от 0 до +100 °С включ., °С |
±2,0 |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,05 |
Спектральный диапазон, мкм |
от 8,0 до 14,0 |
Углы поля зрения, градус по горизонтали х градус по вертикали |
25,0°х19,0° |
Пространственное разрешение, мрад |
2,72 |
Коэффициент излучения |
от 0,01 до 1,00 |
Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С |
0,1 |
Таблица 10 - Метрологические характеристики тепловизоров инфракрасных VERDO Ti5000
модели VERDO Ti5101
Наименование характеристики |
Значение |
Диапазоны измерений температуры, °С |
от -20 до +250 |
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,06 |
Спектральный диапазон, мкм |
от 8,0 до 14,0 |
Углы поля зрения, градус по горизонтали х градус по вертикали |
28,0°х37,0° |
Пространственное разрешение, мрад |
4,4 |
Коэффициент излучения |
от 0,01 до 1,00 |
Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С |
0,1 |
Ti5000
Наименование характеристики |
Значение |
Количество пикселей матрицы детектора, пикселихпиксели: - для моделей VERDO Ti5101, VERDO Ti5102, VERDO Ti5103, VERDO Ti5104 |
160x120 |
- для моделей VERDO Ti5107, VERDO Ti5108, VERDO Ti5109 |
384x288 |
- для модели VERDO Ti5110 |
640x480 |
Масса, кг, не более: - для моделей VERDO Ti5102, VERDO Ti5103, VERDO Ti5104, VERDO Ti5107, VERDO Ti5108 |
0,98 |
- для моделей VERDO Ti5109, VERDO Ti5110 |
1,1 |
- для модели VERDO Ti5101 |
0,51 |
Запись изображений или частота обновлений, Гц: - для моделей VERDO Ti5103, VERDO Ti5107, VERDO Ti5109, VERDO Ti5110 |
50 или 60 |
- для модели VERDO Ti5101 |
60 |
- для моделей VERDO Ti5102, VERDO Ti5104, VERDO Ti5108 |
50 |
Габаритные размеры, мм (высота х ширина х длина), не более: - для моделей VERDO Ti5102, VERDO Ti5103, VERDO Ti5104, VERDO Ti5107, VERDO Ti5108 |
230x105x245 |
- для моделей VERDO Ti5109, VERDO Ti5110 |
116х175х278 |
- для модели VERDO Ti5101 |
88x135x240 |
Тип батареи |
Встроенная съемная |
аккумуляторная литиевая | |
батарея | |
Время работы от батареи, ч, не менее - для моделей VERDO Ti5102, VERDO Ti5103, VERDO Ti5107, VERDO Ti5109, VERDO Ti5110 |
4 |
- для модели VERDO Ti5101, VERDO Ti5104, VERDO Ti5108 |
3 |
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -15 до +50 |
- относительная влажность, % |
от 5 до 95 |
Средняя наработка до отказа, ч, не менее |
15 000 |
Средний срок службы, лет, не менее |
5 |
