Принцип действия комплекса основан на непрерывном измерении и преобразовании входных аналоговых сигналов силы постоянного тока, поступающих от первичных измерительных преобразователей, в значения технологических параметров. Комплекс осуществляет приём дискретных сигналов, информирующих о состоянии контролируемого оборудования. На основе полученных сигналов комплекс формирует управляющие дискретные сигналы для управления исполнительными механизмами. Представление оперативной и архивной информации, визуализацию технологических процессов и задание режимов комплекса производят на устройствах отображения.

В комплекс входит следующее оборудование:

• - центральный процессор CPU;

• - сигнальные модули (SM), предназначенные для ввода/вывода аналоговых и дискретных сигналов, выполняющие необходимые преобразования данных, обеспечивая измерение параметров технологического процесса, считывание дискретных состояний, аналогового или дискретного управления;

• - коммуникационные процессоры;

• - вспомогательное оборудование (блоки питания, адаптеры, коммутаторы и др.);

• - локальная панель управления.

Комплекс реализует функции вторичной части измерительных каналов измерительных систем в соответствии с ГОСТ Р 8.596-2002 и включает в себя модули ввода аналоговых сигналов 6ES7 331-7KF02-0AB0 в комплекте с центральным программируемым процессором SIMATIC S7-300.

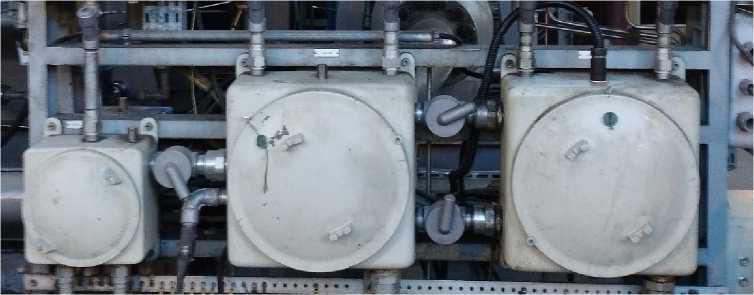

Общий вид комплекса представлен на рисунке 1.

Рисунок 1 - Общий вид комплекса

Комплекс обеспечивает выполнение следующих основных функций:

• - измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;

• - сбор и обработку дискретных сигналов;

• - формирование управляющих дискретных сигналов;

• - отображение оперативной информации о текущих значениях технологических параметров, значений уставок, предупредительной и аварийной сигнализации, состояний исполнительных механизмов, мнемосхем и графиков;

• - архивирование заданных технологических параметров, событий и действий оперативно-диспетчерского персонала;

• - обмен информацией с вышестоящими системами управления по цифровым каналам связи;

• - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер 19 комплекса, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа управления комплекса типографским способом. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

РОСНЕФТЬ

Комплекс технических средств измерительный

зашиты компрессора ПК-3 установки Л-24-6

ПАО «Саратовский НПЗ»

Заводской номер: 19

Изготовитель: ПАО «Саратовский НПЗ»

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

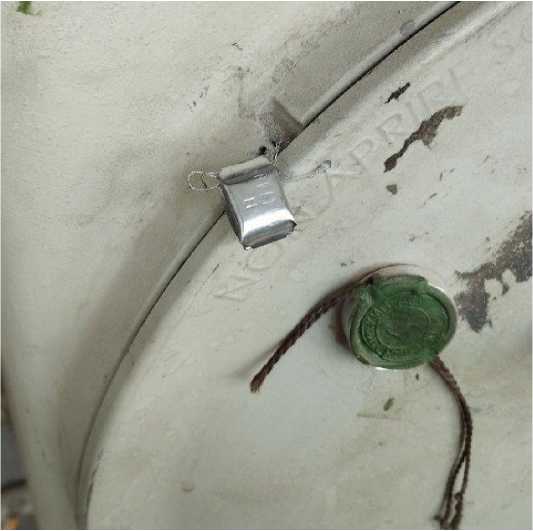

Пломбирование шкафов комплекса осуществляется с помощью контровочной проволоки, проведенной через специальное отверстие, и запорно-пломбировочного устройства или индикаторной ленточной пломбы в виде наклейки. Схема пломбировки шкафов комплекса от несанкционированного доступа представлена на рисунке 3. Нанесение знака поверки на комплекс не предусмотрено.

Рисунок 3 - Схема пломбировки шкафов комплекса

Таблица 3 - Комплектность комплекса

Таблица 1 - Метрологические характеристики комплекса

Таблица 2 - Основные технические характеристики комплекса
