Номер по Госреестру СИ: 89878-23
89878-23 Плотномеры портативные
(DH)
Назначение средства измерений:
Плотномеры портативные DH (далее - плотномеры) предназначены для измерений плотности, температуры и уровня жидкости, нефти и нефтепродуктов, других не диэлектрических жидкостей в резервуарах, в том числе в вертикальных и горизонтальных резервуарах, железнодорожных цистернах и автоцистернах.
Внешний вид.
Плотномеры портативные

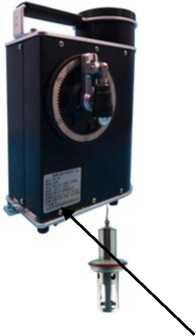

Рисунок № 1
Внешний вид.
Плотномеры портативные

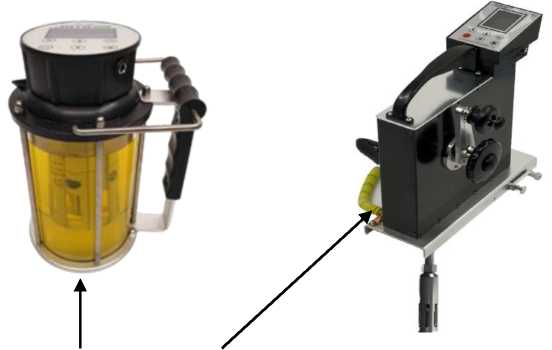

Рисунок № 2
Внешний вид.
Плотномеры портативные

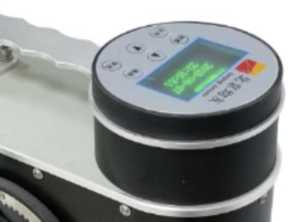

Рисунок № 3
Внешний вид.
Плотномеры портативные
Рисунок № 4
Внешний вид.
Плотномеры портативные
Рисунок № 5
Общие сведения
Дата публикации - 01.09.2023
Срок свидетельства - 31.08.2028
Номер записи - 191833
ID в реестре СИ - 1410754
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация DH-50, мод. DH-50, DH-60, DH-50, DH-08,
Производитель
Изготовитель - Joyo M&C Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 80
Выдано извещений - 1
Кол-во периодических поверок - 22
Кол-во средств измерений - 59
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1769 от 2023.08.31 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Плотномеры портативные (DH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Joyo M&C Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87727-22 20.12.2027 |
Системы измерений массы жидкости и газа, BJLM-80H Joyo M&C Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89878-23 31.08.2028 |
Плотномеры портативные, DH Joyo M&C Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93812-24 15.11.2029 |
Серво-уровнемеры, BJLM-80H Joyo M&C Technology Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год – для уровнемеров с пределами допускаемой основной абсолютной погрешности ≤ ±3 мм; 3 года – для уровнемеров, работающих при избыточном давлении (кроме работающих с сжиженными газами); 5 лет – для уровнемеров для измерений уровня сжиженных газов |
Кто поверяет Плотномеры портативные (DH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 64 | 55 | 9 | 0 | 3 | 0 | 3 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Плотномеры портативные (DH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
является встроенным и записывается в устройство при производстве плотномера. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование: модификация DH-50 |
DH-50 |
|
модификация DH-08 |
DH-08 |
|
модификация DH-60 |
DH-60 |
|
Номер версии (идентификационный номер): модификация DH-50 |
не ниже 5.2 |
|
модификация DH-08 |
не ниже 1.4 |
|
модификация DH-60 |
не ниже 1.2 |
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока обработки, не позволяющей получить доступ к схеме прибора без ее нарушения. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к калибровочным коэффициентам защищен посредством пароля.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 руководств по эксплуатации портативных плотномеров DH-08, DH-50, пункте 1.3 руководства по эксплуатации портативных плотномеров DH-60.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253.
Правообладатель
Joyo M&C Technology Co., Ltd., Китай
Адрес: Joyo M&C Technology Co., Ltd No. 1 Inner, No.1, Building 1, West Side of Building 4, Gaoyangshu Nanli, Chaoyang District Beijing, China 100018
Телефон: +86-10-65421356
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com
Изготовитель
Joyo M&C Technology Co., Ltd., Китай
Адрес: Joyo M&C Technology Co., Ltd No. 1 Inner, No.1, Building 1, West Side of Building 4, Gaoyangshu Nanli, Chaoyang District Beijing, China 100018
Телефон: +86-10-65421356
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7А
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Joyo M&C Technology Co., Ltd., Китай
Адрес: Joyo M&C Technology Co., Ltd No. 1 Inner, No.1, Building 1, West Side of Building 4, Gaoyangshu Nanli, Chaoyang District Beijing, China 100018
Телефон: +86-10-65421356
Web-сайт: www.joyo-mc.com
E-mail: info@joyotec.com
В основе метода измерений плотности жидкости заложен вибрационный принцип измерений. При изменении плотности жидкости изменяется частота колебаний чувствительного элемента датчика плотности погруженного в жидкость. Изменение частоты колебаний обрабатывается электронным преобразователем, расположенным в основном корпусе плотномера. Для измерений температуры жидкости в датчик плотности встроен термопреобразователь сопротивления. При изменении температуры жидкости меняется сопротивление встроенного датчика температуры. Измерение уровня жидкости осуществляется по принципу отслеживания изменения электропроводности жидкости при переходе границы раздела фаз жидкости с воздухом, либо жидкостей с разными значениями электропроводности (для измерения уровня подтоварной воды).
Плотномеры портативные DH выпускаются в трех модификациях: DH-50, DH-08, DH-60. Во всех модификациях плотномеров DH используются однотипные датчики плотности, и температуры. Функция измерения уровня жидкости реализована в модификации DH-60.
Плотномеры портативные модификации DH-50 является переносными плотномерами и предназначены для измерений плотности и температуры жидкостей в различных резервуарах при непосредственном погружении измерительного датчика в исследуемую среду. Плотномеры состоят из корпуса, в который встроен преобразователь сигнала с индикатором, механизма подъема и опускания, и измерительного датчика.
Плотномеры портативные модификации DH-08 является переносными плотномерами и предназначены для измерений плотности и температуры различных проб жидкостей, отобранных и перелитых в емкость из состава плотномеров. Плотномеры модификации DH-08 состоят из корпуса со встроенным электронным преобразователем, который совмещен с измерительным датчиком и емкости. Результаты измерения плотности и температуры отображаются на индикаторе, который так же встроен в корпус устройства.
Плотномеры портативные модификации DH-60 являются переносными плотномерами с функцией измерения уровня и предназначены для измерений плотности, температуры и уровня жидкости и уровня подтоварной воды в различных резервуарах, в том числе автоцистернах и железнодорожных цистернах при непосредственном погружении измерительного датчика в исследуемую среду. Плотномеры состоят из корпуса, в который вмонтированы электронный преобразователь, индикатор, устройство для подъема и опускания измерительного датчика и непосредственно самого измерительного датчика.
Кнопки управления, расположенные на верхней панели, позволяют управлять процессом измерений и производить настройки плотномера. Измеренные данные могут быть сохранены в памяти плотномеров для последующей передачи в компьютер пользователя.
Общий вид плотномеров приведен на рисунках 1а, 1б и 1в.
Места нанесения заводского номера
в) модификации DH-60
а) модификации DH-50
б) модификации DH-08
Рисунок 1 - Общий вид плотномеров портативных DH
Безопасность хранения данных обеспечивается неразборной конструкцией корпуса плотномера, т.е. невозможностью доступа к его компонентам без повреждения корпуса.
Места пломбирования от несанкционированного доступа указаны на рисунках 2а, 2б, 2в. Пломбирование осуществляется путем нанесения специальной наклейки. Знак поверки наносится на свидетельство о поверке на плотномер.
а) модификации DH-50
б) модификации DH-08
Рисунок 2 - Места пломбирования
в) модификации DH-60
Маркировка плотномеров, содержащая в том числе информацию о заводском номере в виде цифрового обозначения, осуществляется на табличке, закрепляемой на корпус. Информация наносится методом металлографии.
Таблица 4 - Комплектность плотномеров модификации DH-50
|
Наименование |
Обозначение |
Количество |
|
Портативный плотномер |
DH-50 |
1 шт. |
|
Измерительный датчик |
TF-1 |
1 шт. |
|
Зарядное устройство |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 5 - Комплектность плотномеров модификации DH-08
|
Наименование |
Обозначение |
Количество |
|
Портативный плотномер |
DH-08 |
1 шт. |
|
Измерительный датчик |
MF-1 |
1 шт. |
|
Зарядное устройство |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 6 - Комплектность плотномеров модификации DH-60
|
Наименование |
Обозначение |
Количество |
|
Портативный плотномер |
DH-60 |
1 шт. |
|
Измерительный датчик |
MPF-1 |
1 шт. |
|
Зарядное устройство |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
|
Таблица 2 - Метрологические характе |
ристики | |
|
Наименование характеристики |
Значение | |
|
Модификации плотномеров портативных DH |
DH-50 DH-08 |
DH-60 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1200 | |
|
Диапазон измерений уровня жидкости, мм |
- |
от 200 до 20000 |
|
Диапазон измерений уровня подтоварной воды, мм |
- |
от 0 до 1000 |
|
Диапазон измерений температуры, °С |
от -40 °С до +60 °С | |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,3 кг/м3 | |
|
Пределы допускаемой абсолютной погрешности измерения уровня жидкости, мм:
|
- |
±1,0 |
|
Наименование характеристики |
Значение | ||
|
Модификации плотномеров портативных DH |
DH-50 |
DH-08 |
DH-60 |
|
установки плотномера до поверхности жидкости 13000 мм и болееЧ |
±3,0 | ||
|
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм |
- |
±4,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 | ||
|
1) - расстояние от места установки плотномера до поверхности жидкости определяется как разница между значением базовой высоты, установленным для плотномера, и значением измеренного уровня | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификации плотномеров портативных DH |
DH-50 |
DH-08 |
DH-60 |
|
Масса, кг, не более |
3,6 |
1,5 |
3,9 |
|
Габаритные размеры, мм, не более: | |||
|
- длина |
200 |
170 |
330 |
|
- ширина |
110 |
145 |
184 |
|
- высота |
338 |
263 |
359 |
|
Напряжение питания постоянного тока, В |
3,6 | ||
|
Потребляемый ток, мА |
60 | ||
|
Маркировка взрывозащиты: - вычислительный блок |
1Ex ia IIC T4 Gb X |
1Ex ia IIC T6 Gb X |
1Ex ia IIC T6 Gb X |
|
- измерительный датчик |
0Ex ia IIC T4 Ga X |
0Ex ia IIC T6 Ga X |
0Ex ia IIC T6 Ga X |
|
Степень защиты по ГОСТ 14254: - вычислительный блок |
IP 65 | ||
|
- измерительный датчик |
IP 68 | ||
|
Средняя наработка на | |||
|
отказ, ч |
20000 | ||
|
Назначенный срок службы, лет |
8 | ||
|
Условия эксплуатации: | |||
|
Кинематическая вязкость, мм2/с, не более |
200 | ||
|
Диапазон температуры окружающей среды, °С |
от -40 °С до +60 °С | ||
|
Диапазон температуры контролируемой |
от -40 °С до +60 °С | ||
|
Наименование характеристики |
Значение | ||
|
Модификации плотномеров портативных DH |
DH-50 |
DH-08 |
DH-60 |
|
жидкости, °С | |||
|
Относительная влажность, %, не более |
90 | ||
