Сведения о средстве измерений: 89864-23 Источники питания

Номер по Госреестру СИ: 89864-23
89864-23 Источники питания
(Б5-85А)

Назначение средства измерений:
Источники питания Б5-85А (далее - источники питания) предназначены для воспроизведения напряжения постоянного тока и постоянного тока, нормированных по стабильности и пульсациям, измерения выходного напряжения и тока.

сертификация программного обеспечения
Внешний вид. Источники питания, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания
Рисунок № 1
Внешний вид. Источники питания, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания
Рисунок № 2
Внешний вид. Источники питания, http://oei-analitika.ru рисунок № 3
Внешний вид.
Источники питания
Рисунок № 3
Внешний вид. Источники питания, http://oei-analitika.ru рисунок № 4
Внешний вид.
Источники питания
Рисунок № 4
Внешний вид. Источники питания, http://oei-analitika.ru рисунок № 5
Внешний вид.
Источники питания
Рисунок № 5

Общие сведения

Дата публикации - 30.08.2023
Срок свидетельства - 29.08.2028
Номер записи - 191819
ID в реестре СИ - 1410699
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, Без модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 18
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1753 от 2023.08.29 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Источники питания (Б5-85А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82236-21
16.07.2026
Счетчики электрической энергии многофункциональные, СЭБ-1ТМ.04Т
Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ") (РОССИЯ г. Нижний Новгород)
ОТ
МП
16 лет
82640-21
13.08.2026
Счетчики электрической энергии многофункциональные, ПСЧ-4ТМ.06Т
Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ") (РОССИЯ г. Нижний Новгород)
ОТ
МП
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1
82562-21
09.08.2026
Счетчики электрической энергии многофункциональные, ТЕ1000
Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ") (РОССИЯ г. Нижний Новгород)
ОТ
МП
16 лет
89864-23
29.08.2028
Источники питания, Б5-85А
Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ") (РОССИЯ г. Нижний Новгород)
ОТ
МП
2 года
90070-23
03.10.2028
Устройства сбора и передачи данных, УСПД
Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ") (РОССИЯ г. Нижний Новгород)
ОТ
МП
4 года

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания (Б5-85А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Без модификации
  • 37 6 37 0 0 37 37 0
    АО "НПО ЭЛЕКТРОМЕХАНИКИ"
    (RA.RU.311321)
  • нет модификации
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Источники питания (Б5-85А)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) является встроенным в источники питания и относится к категории метрологически значимого. Метрологические характеристики нормированы с учетом влияния ПО.

    Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

    Конструкция источников питания исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    B5-85A

    Номер версии (идентификационный номер) ПО

    не ниже 1.0.0

    Цифровой идентификатор ПО (контрольная сумма)

    97B7CBFC

    Алгоритм вычисления цифрового идентификатора

    CRC-32


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в ФРДС.436237.001РЭ «Источник питания Б5-85А Руководство по эксплуатации», раздел 3 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    ФРДС.436237.001ТУ «Источники питания Б5-85А. Технические условия». Правообладатель

    Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ»)

    ИНН 5261055814

    Юридический адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9 Телефон (факс) (831) 218-04-50

    Web-сайт: https://te-nn.ru/

    E-mail: info@te-nn.ru

    Изготовитель


    Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ»)
    ИНН 5261055814
    Адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9
    Телефон (факс) (831) 218-04-50
    Web-сайт: https://te-nn.ru/
    E-mail: info@te-nn.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
    Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
    Телефон 8-800-200-22-14
    Web-сайт: www.nncsm.ru
    E-mail: mail@nncsm.ru

    Правообладатель


    Общество с ограниченной ответственностью «ТехноЭнерго» (ООО «ТЭ»)
    ИНН 5261055814
    Юридический адрес: 603152, г. Нижний Новгород, ул. Кемеровская, д. 3, оф. 9 Телефон (факс) (831) 218-04-50
    Web-сайт: https://te-nn.ru/
    E-mail: info@te-nn.ru

    Принцип действия источников питания основан на покаскадном преобразовании входного переменного напряжения в постоянное с необходимыми параметрами.

    Первый каскад - корректор мощности, обеспечивающий приближение фазового сдвига между током и напряжением источника питания к нулю и формирование синусоидальной формы тока, потребляемого от сети. Следующий каскад обеспечивает преобразование переменного напряжения в постоянное. Последний каскад обеспечивает точную установку выходного напряжения и тока с помощью цифровых - аналоговых преобразователей и обратной связи.

    Аналогово-цифровые преобразователи обеспечивают измерение выходного напряжения и тока.

    Конструктивно источники питания выполнены в пластиковом корпусе настольного типа. Устройство индикации обеспечивает обработку данных с органов управления и отображение информации на индикаторах.

    На лицевой панели источника питания размещены органы управления, два индикатора, клеммы для подключения нагрузки и защитного заземления.

    Управление источниками питания выполняется встроенным контроллером. Для дистанционного управления источниками питания имеются встроенный интерфейс USB 2.0.

    Общий вид источника питания с указанием мест нанесения знака утверждения типа, заводского номера и даты выпуска представлен на рисунках 1 и 2.

    Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра источника питания, наносится на маркировочную наклейку на задней панели источника питания типографским методом в виде цифрового кода, состоящего из десяти арабских цифр.

    Внешний вид. Источники питания (Б5-85А), http://oei-analitika.ru

    Рисунок 1 - Лицевая панель источника питания

    Места нанесения заводского номера прибора и даты выпуска

    Внешний вид. Источники питания (Б5-85А), http://oei-analitika.ru

    Знак утверждения типа

    Рисунок 2 - Задняя панель источника питания с обозначением мест нанесения заводского номера, даты выпуска и знака утверждения типа

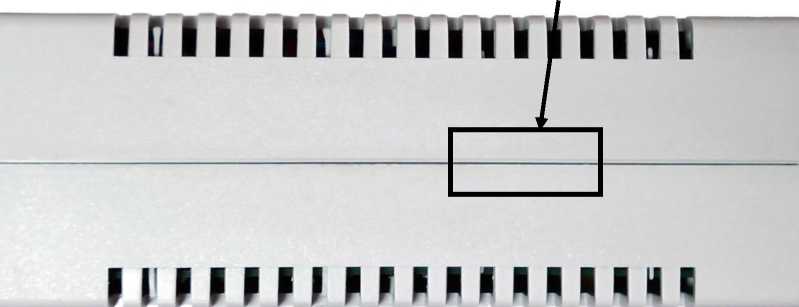

    Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки в виде наклейки с штрих-кодом, представлены на рисунке 3.

    а) Место нанесения знака защиты от несанкционированного вскрытия

    Внешний вид. Источники питания (Б5-85А), http://oei-analitika.ru
    Внешний вид. Источники питания (Б5-85А), http://oei-analitika.ru
    iMiiiimnmm
    Внешний вид. Источники питания (Б5-85А), http://oei-analitika.ru

    Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки: а) вид боковой стороны слева

    б) вид боковой стороны справа



    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведения выходного напряжения постоянного тока ивых, В

    от 0,10 до 75,00

    Шаг установки напряжения постоянного тока, В

    0,01

    Диапазон воспроизведения выходного тока 1вых. А:

    • - при выходном напряжении менее 15 В, включ.

    • - при выходном напряжении св. 15 В

    от 0 до 10,00 от 0 до 150Мых

    Шаг установки постоянного тока, А

    0,01

    Пределы допускаемой абсолютной погрешности установки и измерения выходного напряжения, В

    ±(0,001 •ивых+0,0 05)

    Пределы допускаемой абсолютной погрешности установки и измерения выходного тока, А

    ±(0,005-1вых+0,005)

    Нестабильность выходного напряжения при изменении напряжения питания от 176 до 253 В, В

    ±(0,001- ивых+0,0 05)

    Нестабильность выходного тока при изменении напряжения питания от 176 до 253 В, А

    ±(0,001-1вых+0,005)

    Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В

    ±(0,001- ивых+0,0 05)

    Нестабильность выходного тока при изменении напряжения на нагрузке в режиме стабилизации тока, А

    ±(0,005-1вых+0,005)

    Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более

    10

    Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более

    2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Время установления рабочего режима, мин, не более

    15

    Номинальное напряжение, В

    230

    Номинальная частота сети, Гц

    50

    Установленный рабочий диапазон сетевого напряжения, В

    от 176 до 253

    Потребляемая мощность, В^А, не более

    200

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха при температуре +25 °С, %, не более

    • - атмосферное давление, кПа

    от +5 до +40

    90

    от 84 до 106

    Габаритные размеры (высотахдлинахширина), мм, не более

    70x210x260

    Масса, кг, не более

    1,8

    Средний срок службы, лет

    10

    Средняя наработка до отказа, ч

    15000

    Время восстановления, ч

    1
