Номер по Госреестру СИ: 89836-23
89836-23 Колонки топливораздаточные
(Гарвекс)
Назначение средства измерений:
Колонки топливораздаточные Гарвекс (далее по тексту - колонки) предназначены для измерений объема и безоператорной выдачи моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт).
Внешний вид.
Колонки топливораздаточные
Рисунок № 1
Внешний вид.
Колонки топливораздаточные
Рисунок № 2
Внешний вид.
Колонки топливораздаточные
Рисунок № 3
Внешний вид.
Колонки топливораздаточные
Рисунок № 4
Внешний вид.
Колонки топливораздаточные
Рисунок № 5
Внешний вид.
Колонки топливораздаточные
Рисунок № 6
Внешний вид.
Колонки топливораздаточные
Рисунок № 7
Внешний вид.
Колонки топливораздаточные
Рисунок № 8
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства - 25.08.2028
Номер записи - 191770
ID в реестре СИ - 1410633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нева-Р, КС"Нева-А", КС "Нева-Р", КС "Нева-А", Колонки топливораздаточные АТЗ, Колонка топливораздаточная Гарвекс КС "Нева-Р", АТЗ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Торгово-Производственная компания "Гарвекс" (ООО "ТПК "Гарвекс")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 92
Выдано извещений - 0
Кол-во периодических поверок - 92
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Колонки топливораздаточные (Гарвекс)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Торгово-Производственная компания "Гарвекс" (ООО "ТПК "Гарвекс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89836-23 25.08.2028 |
Колонки топливораздаточные, Гарвекс Общество с ограниченной ответственностью "Торгово-Производственная компания "Гарвекс" (ООО "ТПК "Гарвекс") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Колонки топливораздаточные (Гарвекс)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 92 | 92 | 0 | 92 | 0 | 92 | 0 | 92 |
Стоимость поверки Колонки топливораздаточные (Гарвекс)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Колонки имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:
- сбор и обработку информации от средств измерений, входящих в состав колонки;
- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;
- формирование отчётов;
- управление процессом измерений и передачу результатов измерений в компьютерную сеть.
ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность изменения или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KVOTA-2A(3A) 2024a53 |
|
Номер версии (идентификационный номер) ПО* |
не ниже 6. XX |
|
Цифровой идентификатор ПО (контрольная сумма кода) |
А36АА832 |
|
*- где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2.2.5 «Подготовка устройства и начало работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2536 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.52-001-35531113-2021 Колонки топливораздаточные Гарвекс. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Торгово-Производственная компания «Гарвекс» (ООО «ТПК «Гарвекс»)
ИНН 7806500837
Юридический адрес: 195279, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Ржевка, ш. Революции, д. 69, лит. А, помещ. 56-Н, помещ. 306
Телефон: 8 (800) 222-62-64
E-mail: info@garveks.ru
Изготовитель
Общество с ограниченной ответственностью «Торгово-Производственная компания «Гарвекс» (ООО «ТПК «Гарвекс»)ИНН 7806500837
Адрес: 195279, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Ржевка, ш. Революции, д. 69, лит. А, помещ. 56-Н, помещ. 306
Телефон: 8 (800) 222-62-64
E-mail: info@garveks.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Торгово-Производственная компания «Гарвекс» (ООО «ТПК «Гарвекс»)ИНН 7806500837
Юридический адрес: 195279, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Ржевка, ш. Революции, д. 69, лит. А, помещ. 56-Н, помещ. 306
Телефон: 8 (800) 222-62-64
E-mail: info@garveks.ru
Принцип действия колонок состоит в следующем:
После задания дозы на дистанционном устройстве или блоке местного управления, топливо из резервуара с помощью выносных насосов или встроенных в колонку насосных моноблоков, подается в гидравлическую систему колонку через измеритель объёма. Вращательное движение выходного вала измерителя объёма передается на вал датчика расхода топлива, который формирует импульсы, количество которых пропорционально объёму выданного топлива. В информационном блоке происходит обработка полученных от датчика импульсов и отображение информации количестве отпущенного топлива. Через раздаточный рукав с раздаточным краном топливо поступает в бак транспортного средства. Установка показаний на информационном табло в положение нуля перед каждой выдачей заказанного объёма топлива производится автоматически.
Конструктивно колонки состоят:
-
1) Информационного блока, включающего в себя:
-
- Контроллер;
-
- Электромагнитный пускатель;
-
- Жидкокристаллический экран;
-
- Плату подогрева экрана;
-
- Клавиатуру;
-
- Считыватель карт-идентификаторов;
-
- Антенну.
-
2) Основного блока, включающей в себя:
-
- Электродвигатель;
-
- Насосный моноблок;
-
- Измеритель объема;
-
- Генератор импульсов;
-
- Клапан соленоидный;
-
- Индикатор потока;
-
- Компенсатор сильфонный.
Колонки выпускаются в четырех модификациях (ПРО, КН, КС, АТЗ), отличающихся метрологическими и техническими характеристиками.
Пример условного обозначения колонок которых выглядит следующим образом:
ПРО1) 12)-803)Н4)/25)-3806)-КСД7), где
-
1) - модель (ПРО, КН, КС, АТЗ);
-
2) - количество постов: 1 или 2;
-
3) - номинальный расход: «50» - 50 л/мин; «70» - 70 л/мин; «80» - 80 л/мин;
-
4) - тип гидравлики: «В» - всасывающая; «Н» - напорная;
-
5) - тип контроллера: «2» - «КВОТА-2»; «3» - «КВОТА-3»;
-
6) - напряжение питания, В;
-
7) - комплектация: «К» - полная клавиатура; «4К» - четырехкнопочная клавиатура; «С» -считыватель; «Д» - датчик пистолета
Общий вид колонок представлен на рисунке 1.
Заводские номера в виде цифрового обозначения, наносятся на идентификационную табличку корпуса насосного блока методом лазерной гравировки или методом анодирования алюминия, как представлено на рисунке 4.
Место нанесения знака поверки на колонку не предусмотрено.
В колонках предусмотрено пломбирование генератора импульсов, измерителя объёма, как сборочных единиц колонки, влияющих на метрологические показатели, которые должны быть опломбированы после проверки метрологических характеристик.
Схема пломбирования генератора импульсов и измерителя объема представлены на рисунках 2 - 3 соответственно.
Модификация «ПРО»
Модификация «КС»

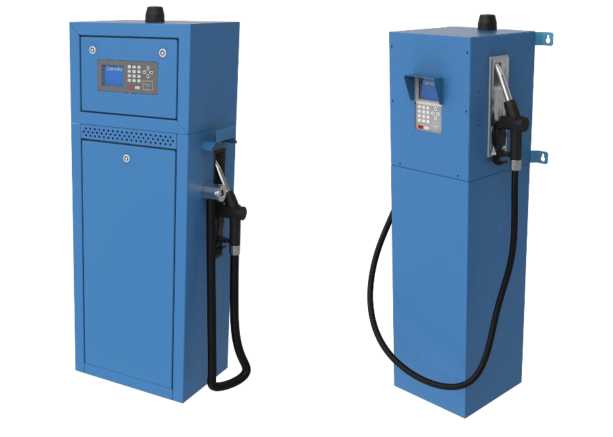

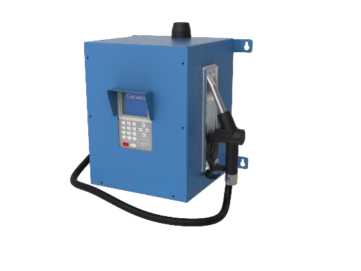

Рисунок 1 - Внешний вид колонок

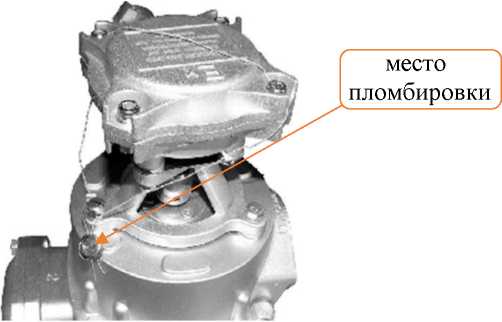

Рисунок 2 - Пломбировка генератора импульсов
место
пломбировки

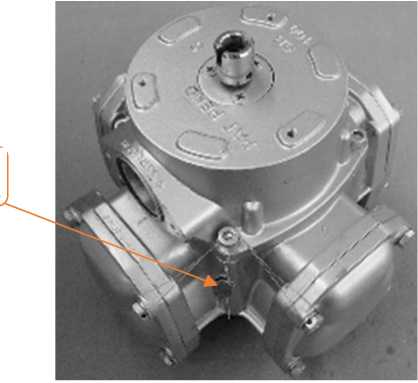

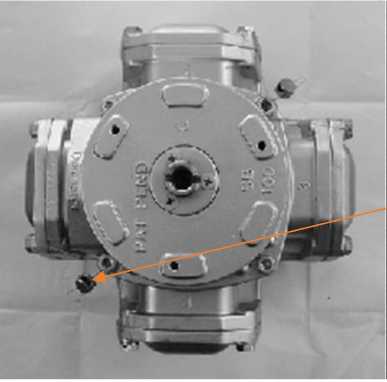

Рисунок 3 - Схема пломбировки измерителя объема
г. Санкт-Петербург шоссе Революции, д.88 тел. 8(800)222-62-64 Email: sale@garveks.ru Сайт: http://garveks.ru
Колонка топливораздаточная Гарвекс
Рисунок 4 - Идентификационная табличка с заводским номером
|
80/2 |
80/3 |
80БК |
50/2 |
50/3 |
50БК | |
|
220 В | ||||||
|
380 В |
_ |
II Gb ПА ТЗ
ЕАЭС RU C-RU.MKD62.B.OOOOO/21
z-------------------------------------\
место нанесения заводского номера
|
Таблица 4 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Колонка топливораздаточная |
Гарвекс |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальный расход, дм3/мин (л/мин)1) |
50 |
70 |
80 |
|
Наименьший расход, дм3/мин (л/мин) 1) |
5 |
7 |
10 |
|
Минимальная доза выдачи, дм3 (л) |
2 |
5 |
10 |
|
Пределы допускаемой относительной погрешности при измерении объема, %: - при температуре окружающей среды и топлива (20±5) °С |
±0,25 | ||
|
- при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С |
±0,5 | ||
|
1) - допустимое отклонение расхода от номинального значения ±10 % | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество постов |
1 или 2 |
|
Длина раздаточного рукава, м, менее |
4 |
|
Напряжение питания от сети переменного тока, В |
380±10% |
|
Общее количество раздаточных рукавов, шт. |
1 или 2 |
Окончание таблицы 3
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, при 25 °С - температура измеряемой среды, °С: - бензин - дизельное топливо |
от -40 до +50 от 30 до 100 от -40 до +35 от -40 до +50 |
|
Верхний предел показаний указателя разового учета: | |
|
- выданного количества топлива, л |
9 999,99 |
|
- цены за 1 л, руб. |
99,99 |
|
- стоимости за выданную дозу, руб. |
99 999,99 |
|
Габаритные размеры (В*Ш*Д), мм, не более |
1575x601x410 |
|
Масса, кг, не более, для модификации: |
960 |
|
Верхний предел показаний указателя суммарного учета, л |
9 999 999 |
|
Дискретность показаний указателя разового учета: | |
|
- выданного количества топлива, л |
0,01 |
|
- цены за 1 л, руб. |
0,01 |
|
- стоимости за выданную дозу, руб. |
0,01 |
|
Дискретность показаний указателя суммарного учета, л, не менее |
0,01 |
|
Маркировка взрывозащиты |
II Gb IIA T3 |
