Номер по Госреестру СИ: 89626-23
89626-23 Анализаторы углерода и серы
(CSR-910)
Назначение средства измерений:
Анализаторы углерода и серы CSR-910 (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в металлах и их сплавах, карбидах, угле, коксе, цементе и другом минеральном сырье.
Внешний вид.
Анализаторы углерода и серы
Рисунок № 1
Внешний вид.
Анализаторы углерода и серы
Рисунок № 2
Программное обеспечение
Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
CS Analysis Software |
Номер версии (идентификационный номер) программного обеспечения |
не ниже 6.1.001 |
Цифровой идентификатор программного обеспечения |
- |
Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 руководства по эксплуатации «Анализаторы углерода и серы CSR-910».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация Wuxi Create Analytical Instrument Co., Ltd, No.8, Chaoyang Road, Hudai Industrial Park, Binhu District, Wuxi, China, Китай.
ПравообладательWuxi Create Analytical Instrument Co., Ltd.
Адрес: No.8, Chaoyang Road, Hudai Industrial Park, Binhu District, Wuxi, Китай
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Конструктивно анализаторы состоят из индукционной печи и аналитического блока, содержащего газовые колонки и ИК детекторы.
Навеска анализируемого образца в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. Сигнал от детекторов, пропорциональный массовой доле анализируемого элемента, обрабатывается с учетом массы образца и на экран выводится массовая доля серы и углерода.
Масса образца (навески) вводится в программное обеспечение автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод массы образца с клавиатуры.
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Принцип действия анализаторов основан на сжигании образца в индукционной печи в потоке газа носителя (кислорода) и последующем определении содержания газообразных оксидов серы и углерода методом инфракрасной спектроскопии. Чистота газа носителя 99,5 %, давление 200 кПа, расход 3,5 л/мин.
Серийный номер имеет цифровой формат и наносится на задней панели анализатора травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки.
Знак поверки наносится на свидетельство о поверке.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

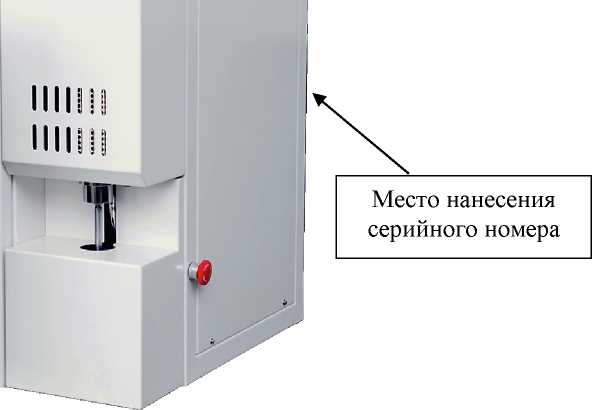

Общий вид анализаторов и место нанесения серийного номера представлены на рисунке 1.
Рисунок 1 - Общий вид анализаторов и место нанесения серийного номера
Таблица 2 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазоны измерений массовой доли элементов, % - углерода |
от 0,001 до 100 |
- серы |
от 0,001 до 40 |
Чувствительность, усл.ед/мг, не менее - углерод |
10 |
- сера |
20 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) выходного сигнала, % |
3 |
Пределы допускаемой относительной погрешности измерений массовой доли углерода, %, в поддиапазонах: - от 0,001 % до 0,01 % включ. |
±25 |
- св. 0,01 % до 1,0 % включ. |
±10 |
- св. 1,0 % до 10,0 % включ. |
±5 |
- св. 10 % до 100 % включ. |
±5 |
Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах: - от 0,001 % до 0,01 % включ. |
±25 |
- св. 0,01 % до 1,0 % включ. |
±10 |
- св. 1 % до 40 % включ. |
±5 |
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли углерода, %, в поддиапазонах: - от 0,001 % до 0,01 % включ. |
10 |
- св. 0,01 % до 1,0 % включ. |
5 |
- св. 1,0 % до 10,0 % включ. |
3 |
- св. 10 % до 100 % включ. |
3 |
Предел допускаемого относительного СКО результатов измерений массовой доли серы, %, в поддиапазонах: - от 0,001 % до 0,01 % включ. |
15 |
- св. 0,01 % до 1,0 % включ. |
8 |
- св. 1 % до 40 % включ. |
4 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип печи |
Индукционная |
Очистка печи |
Автоматическая, на основе пневматики |
Загрузка тиглей |
Пневматическая |
Время измерения, с |
от 25 до 60 |
Габаритные размеры без учета компьютера, мм, не более - высота -ширина -длина |
800 540 620 |
Масса, кг, не более |
85 |
Параметры электрического питания:
|
220±30 50±1 |
Потребляемая мощность, кВ^А, не более |
5 |
Условия эксплуатации:
|
от +15 до +40 80 от 84 до 106 |
Средняя наработка на отказ, ч |
150 000 |
