Номер по Госреестру СИ: 89498-23
89498-23 Манометры, вакуумметры, мановакуумметры показывающие
(Манотомь)
Назначение средства измерений:
Манометры, вакуумметры, мановакуумметры показывающие Манотомь (далее -приборы) предназначены для измерений избыточного, вакуумметрического давления, разности давлений различных сред (жидкость, газ и пар).
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

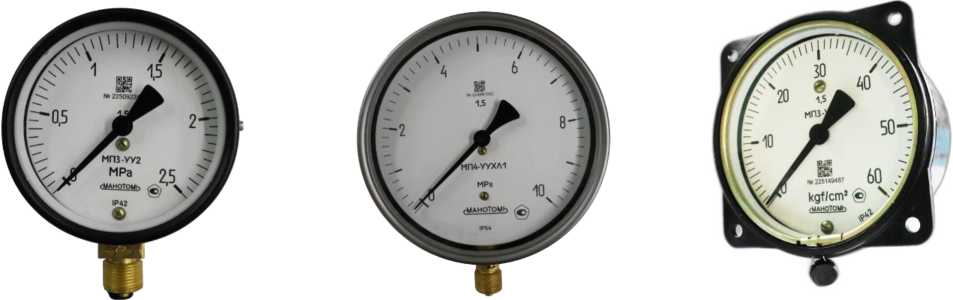

Рисунок № 1
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

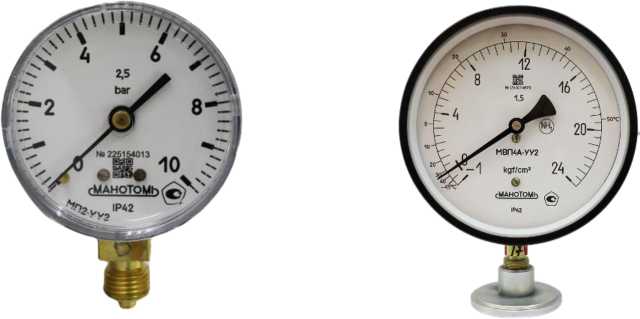

Рисунок № 2
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

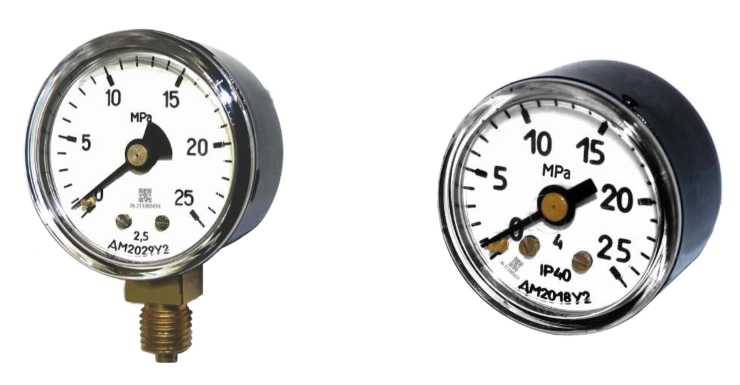

Рисунок № 3
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

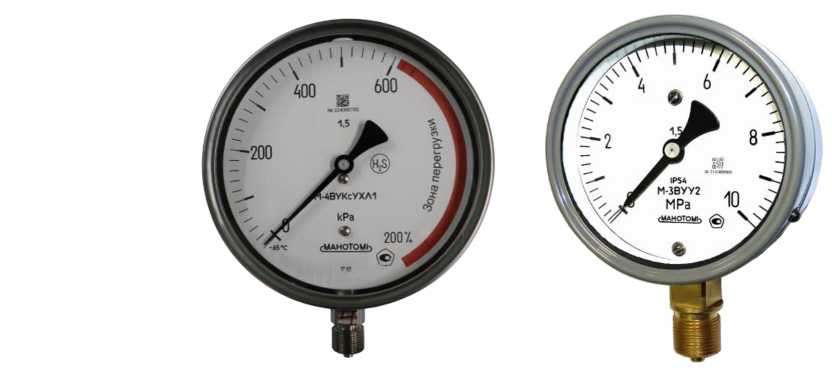

Рисунок № 4
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

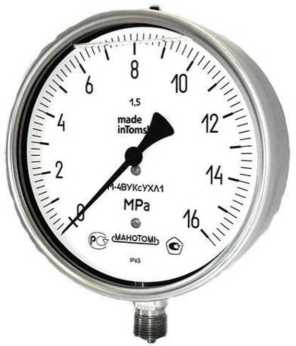

Рисунок № 5
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

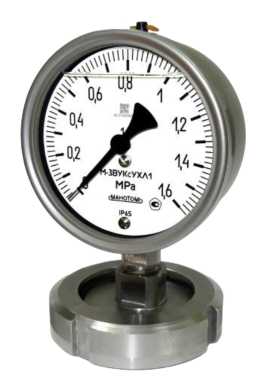

Рисунок № 6
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

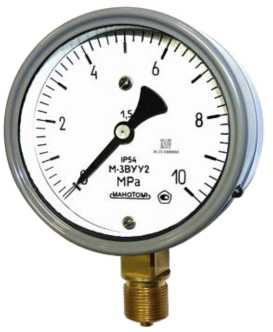

Рисунок № 7
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

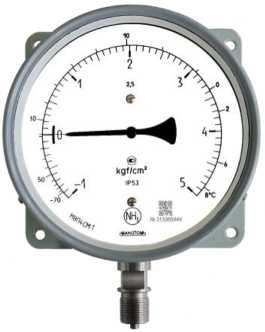

Рисунок № 8
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

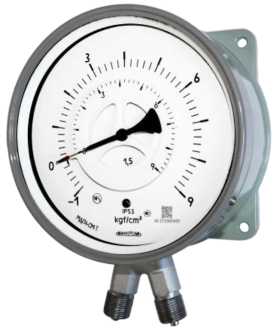

Рисунок № 9
Внешний вид.
Манометры, вакуумметры, мановакуумметры показывающие

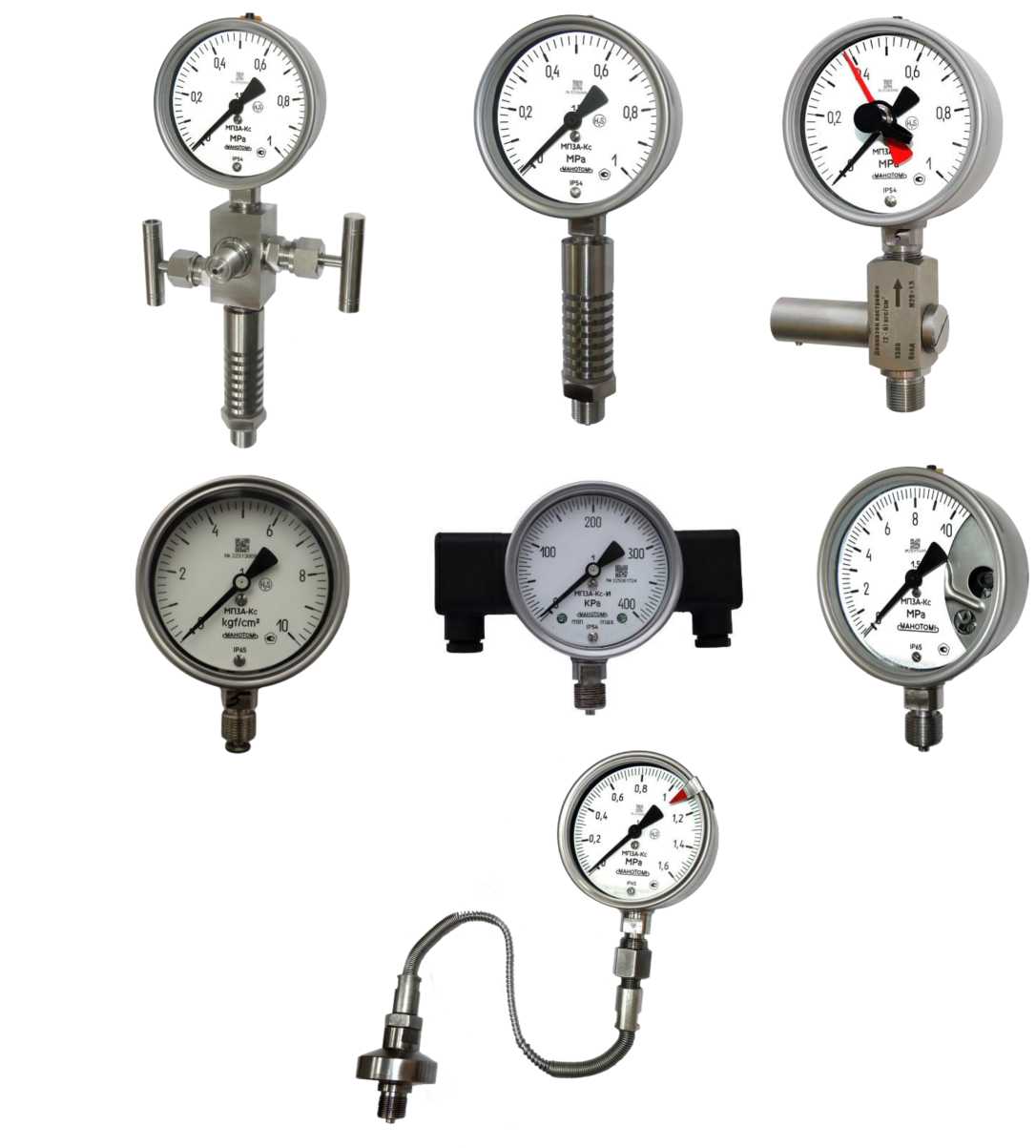

Рисунок № 10
Общие сведения
Дата публикации - 12.07.2023
Срок свидетельства - 12.07.2028
Номер записи - 191471
ID в реестре СИ - 1409788
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация М-3ВУКс, мод. МДМ-40, мод. МДМ-4, мод. МДМ-250, мод. МДМ-25, мод. МВП4-УУ2, мод. МВП3-У, мод. ДМ, МВПЗ-УУ2, МВП3А-УУ2, МВП3-УУ2, МВП3-У, Манотомь, М-4ВУКсУХЛ1, М-4ВУКс, М-3ВУКсУХЛ1, ВПЗ-УУ2, ВП3-У, 0...250 кгс/см2, 0...16 кгс/см2,
Производитель
Изготовитель - Открытое акционерное общество "Манотомь" (ОАО "Манотомь")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Статистика
Кол-во поверок - 301
Выдано извещений - 3
Кол-во периодических поверок - 298
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1455 от 2023.07.12 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Манометры, вакуумметры, мановакуумметры показывающие (Манотомь)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Манотомь" (ОАО "Манотомь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35487-07 20.07.2027 |
Манометры, вакуумметры и мановакуумметры показывающие сигнализирующие, ДМ 5010Сг, ДВ 5010Сг, ДА 5010Сг Открытое акционерное общество "Манотомь" (ОАО "Манотомь") (РОССИЯ г. Томск) |
ОТ МП |
2 года |
|
89498-23 12.07.2028 |
Манометры, вакуумметры, мановакуумметры показывающие, Манотомь Открытое акционерное общество "Манотомь" (ОАО "Манотомь") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
89794-23 25.08.2028 |
Модули аналогового ввода, МВВ-AI Открытое акционерное общество "Манотомь" (ОАО "Манотомь") (РОССИЯ г. Томск) |
ОТ МП |
3 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Манометры, вакуумметры, мановакуумметры показывающие (Манотомь)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 32 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ООО "ВЕС" (RA.RU.311992) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «Теплосервис» (RA.RU.312939) | 30 | 0 | 30 | 1 | 27 | 0 | 27 | |||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| АО "ЕВРАЗ ЗСМК" (RA.RU.312067) | 33 | 33 | 0 | 33 | 0 | 33 | 0 | 33 | ||
| ООО «ГЭХ Системы контроля» (RA.RU.311830) | 15 | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "НОРНИКЕЛЬ - ОБЩИЙ ЦЕНТР ОБСЛУЖИВАНИЯ" (RA.RU.312512) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 13 | 12 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| АО "АПЗ" (РОСС СОБ 3.00199.2014) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПТП "МЕДТЕХНИКА" (RA.RU.311456) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ИМЦ" (RA.RU.311684) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 10 | 0 | 10 | 1 | 10 | 0 | 10 | |
| ООО"КИНЕФ" (RA.RU.311857) | 87 | 1 | 0 | 87 | 0 | 87 | 0 | 87 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ОАО "МАНОТОМЬ" (RA.RU.312608) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Манометры, вакуумметры, мановакуумметры показывающие (Манотомь)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
126 | 1152 |
|
Юго-Восточный центр метрологии - структурное подразделение Юго-Восточной железной дороги - филиала ОАО РЖД Воронежская область |
246 | 1152 |
|
ФБУ Челябинский ЦСМ Челябинская область |
3084 | 1152 |
Программное обеспечение
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения для исполнения приборов с каналом передачи данных
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
MPA KS I SOFT |
|
Идентификационное наименование ПО |
MPA KS I SOFT.hex |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0 |
|
Цифровой идентификатор ПО |
MPA.KS I.20 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Конструкция приборов исключает возможность несанкционированного влияния на ПО приборов и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на циферблат офсетной печатью, на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам, мановакуумметрам показывающим МанотомьГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ТУ 26.51.52-066-00225590-2022 «Манометры, вакуумметры, мановакуумметры показывающие Манотомь. Технические условия».
ПравообладательОткрытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Юридический адрес: 634061, г. Томск, пр. Комсомольский, д. 62
Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49
Web-сайт: www.manotom.com
E-mail: priem@manotom.сom
Изготовитель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)ИНН 7021000501
Адрес: 634061, г. Томск, пр. Комсомольский, д. 62
Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49
Web-сайт: www.manotom.com
E-mail: priem@manotom.сom
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)ИНН 7021000501
Юридический адрес: 634061, г. Томск, пр. Комсомольский, д. 62
Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49
Web-сайт: www.manotom.com
E-mail: priem@manotom.сom
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.
Приборы состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения прибора.
Приборы могут быть изготовлены в следующих модификациях: МП2-У, МПЗ-У, МП4-У, МПЗА-У, МП4А-У, МПЗ-Ум, МП4-Ум, ВП2-У, ВПЗ-У, ВП4-У, МВП2-У, МВПЗ-У, МВП4-У, МВПЗА-У, МВП4А-У, МВПЗ-Ум, МВП4-Ум, ДМ2018, ДМ2029, ДВ2029, ДА2018, ДА2029, МПЗА-Кс, МП4А-Кс, ВПЗА-Кс, ВП4А-Кс, МВПЗА-Кс, МВП4А-Кс, М-ЗВУ, М-ЗВУКс, М-
4ВУКс, В-ЗВУ, В-ЗВУКс, В-4ВУКс, МВ-ЗВУ, МВ-ЗВУКс МВ-4ВУКс, МДП4-СМ-Т, МВП4-
СМ-Т, МП-3/1-ВУМ, которые отличаются метрологическими характеристиками и исполнением.
Для измерения давления в условиях высоких динамических нагрузок и вибраций предназначены модификации приборов только с гидрозаполнением корпуса демпфирующей жидкостью, а также модификации приборов М-3ВУ, МВ-3ВУ и В-3ВУ.
Для измерения избыточного давления в трубопроводах сепараторов пищевых продуктов предназначены приборы модификации МП-3/1-ВУМ.
Модификации приборов «Кс» предназначены для измерения давления агрессивных сред, в том числе углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (CO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
В зависимости от модификации приборы могут быть изготовлены с каналом передачи данных.
В зависимости от модификации приборы могут поставляться в комплекте с вентильными блоками и вспомогательной арматурой (демпфирующие устройства, мембранные разделители, соединительные устройства, переходники, бобышки, охладители-переходники, сифонные отводы, устройства защиты от перегрузки и другой вспомогательной арматуры).
Приборы модификаций МП2-У, МП3-У, МП4-У, МВП2-У, МВП3-У, МВП4-У, для измерения давления хладонов должны иметь дополнительную температурную шкалу.
По требованию потребителя манометры модификаций МП3А-Кс, МП4А-Кс, М-
ЗВУКс, М-4ВУКс могут быть изготовлены, с верхним значением диапазона показаний до 25 МПа (250 кгс/см2), выдерживающие кратковременные перегрузки - 200 % верхнего значения диапазона показаний. В зоне перегрузки манометров погрешность не нормируется.
На шкале манометров модификаций МП3А-Кс, МП4А-Кс, М-3ВУКс, М-4ВУКс зона перегрузки должна быть выделена красным цветом.
Приборы в зависимости от модификации по требованию потребителя могут иметь:
-
- дополнительную температурную шкалу для измерения давления аммиака и хладона;
-
- отметку красного цвета предельно допустимого верхнего значения диапазона показаний на шкале;
-
- контрольную стрелку или указатель предельного давления;
-
- корректор нуля, расположенный на показывающей стрелке;
-
- ввернутый демпфер в штуцер приборов с внутренним диаметром 0,5 мм;
-
- обезжиренную внутреннюю рабочую поверхность;
-
- гидрозаполнение;
-
- дополнительную шкалу, градуированную в тоннах-силах с верхними значениями диапазона показаний 40 и 60 МПа (400 и 600 кгс/см2);
-
- безопасное стекло;
-
- двойную шкалу, проградуированную с различными единицами измерений, допускаемых к применению РФ;
-
- ограничительные и разрешительные цветовые обозначения на шкале.
Лист № 3 Всего листов 16
Код заказа приборов:
ХХХХ -ХХ-ХХХХ-ХХ-ХХ-АЭС-Кл.б.3-ХХ-ХХ-ХХ-ХХ - ХХ-ХХ-Э-ТУ 26.51.52-066-00225590-2022 Модификация приборов в соответствии
с таблицей 2
Климатическое исполнение
Верхнее значение диапазона показаний
Единицы измерений давления
Класс точности_________________________________________________
Для атомных станций АЭС (класс безопасности 4 не указывается)
Наименование измеряемой среды при специальном исполнении прибора
(кислород, ацетилен, марка хладона)
Конструктивное исполнение
(наличие фланца, демпфера, расположение штуцера)
Резьба присоединительного штуцера
Цвет корпуса (для ДМ2029)
Степень защиты в соответствии с ГОСТ 14254-2015, материал корпуса, резьба штуцера
Дополнительные данные (цена деления, иностр. язык для сопровод. документации,
с контрольной стрелкой, наличие корректора нуля, кратковременная перегрузка)
Экспортное исполнение____________________________________________________________________________
Обозначение технических условий
Лист № 4 Всего листов 16 Общий вид приборов представлен на рисунках 1-6.
Рисунок 1 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих МП2-У, МП3-У, МП4-У, ВП2-У, ВП3-У, ВП4-У, МВП2-У, МВП3-У, МВП4-У
Рисунок 2 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих ДМ2018, ДМ2029, ДВ2029, ДА2018, ДА2029
Рисунок 3 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-3ВУ, МВ-3ВУ, В-3ВУ
Рисунок 4 - Фотографии общего вида манометров дифференциальных показывающих и мановакуумметров показывающих МДП4-СМ-Т (манометры) и МВП4-СМ-Т (мановакуумметры)
Рисунок 5 - Фотографии общего вида манометров, вакуумметров и мановакуумметров показывающих МП3А-Кс, МП4А-Кс, ВП3А-Кс, ВП4А-Кс, МВП3А-Кс, МВП4А-Кс

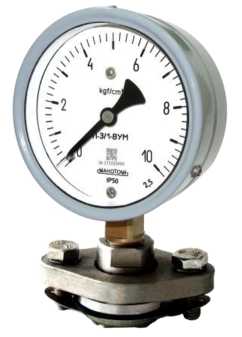

Рисунок 6 - Фотография общего вида манометров МТП-3/1-ВУМ
Нанесение знака поверки на корпус прибора не предусмотрено.
Заводской номер прибора наносится методом печати на циферблат прибора, соответствии с конструкторской документацией.
Места нанесения заводского номера и знака утверждения типа указаны на рисунке 7.
Место нанесения заводского номера
аК
2250922
Место нанесения знака утверждения типа
Рисунок 7 - Места нанесения заводского номера и знака утверждения типа

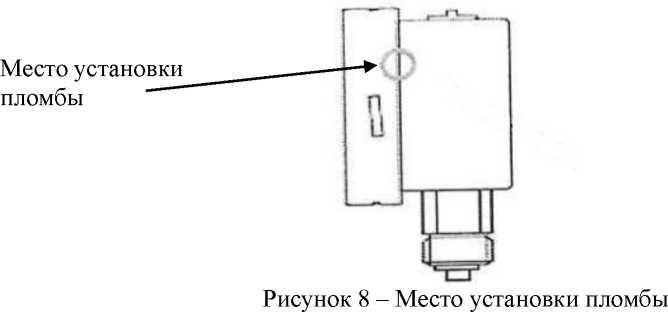

Пломбирование приборов осуществляется в виде нанесения на боковую поверхность корпуса специальной наклейки, которая разрушается при попытке удалить или вскрыть корпус, за исключением приборов диаметров 40, 50, 60 мм.
По требованию потребителя пломбирование приборов осуществляется в виде навесной пломбы (пластиковой, свинцовой).
Место установки пломбы указано на рисунке 8.
Таблица 6 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
Модификация в соответствии с заказом |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Руководство по эксплуатации 1) |
— |
1 экз. |
|
Примечания: 1) При поставке потребителю партии однотипных приборов не менее 10 штук прилагается одно руководство по эксплуатации на каждые 10 приборов. | ||
Диапазоны показаний и измерений для различных модификаций приведены в таблице 2.
Таблица 2 - Диапазоны показаний и измерений модификаций приборов
|
Модификация прибора |
Диапазон показаний | ||
|
кПа |
МПа |
кгс/см2 | |
|
МП3-У, МП4-У |
от 0 до 60 |
- |
от 0 до 0,6 |
|
от 0 до 100 |
- |
от 0 до 1,0 | |
|
от 0 до 160 |
- |
от 0 до 1,6 | |
|
от 0 до 250 |
- |
от 0 до 2,5 | |
|
от 0 до 400 |
- |
от 0 до 4,0 | |
|
МП3-У, МП3-Ум, МП4-У, МП4-Ум |
от 0 до 600 |
- |
от 0 до 6,0 |
|
- |
от 0 до 1,00 |
от 0 до 10,0 | |
|
- |
от 0 до 1,60 |
от 0 до 16,0 | |
|
- |
от 0 до 2,50 |
от 0 до 25,0 | |
|
МП3-У, МП4-У |
- |
от 0 до 4,00 |
от 0 до 40,0 |
|
Модификация прибора |
Диапазон показаний | ||
|
кПа |
МПа |
кгс/см2 | |
|
- |
от 0 до 6,00 |
от 0 до 60,0 | |
|
- |
от 0 до 10,00 |
от 0 до 100,0 | |
|
- |
от 0 до 16,00 |
от 0 до 160,0 | |
|
- |
от 0 до 25,00 |
от 0 до 250,0 | |
|
- |
от 0 до 40,00 |
от 0 до 400,0 | |
|
- |
от 0 до 60,00 |
от 0 до 600,0 | |
|
- |
от 0 до 100,00 |
от 0 до 1000,0 | |
|
- |
от 0 до 160,00 |
от 0 до 1600,0 | |
|
МП3А-У, МП4А-У |
от 0 до 100 |
- |
от 0 до 1,0 |
|
от 0 до 160 |
- |
от 0 до 1,6 | |
|
от 0 до 250 |
- |
от 0 до 2,5 | |
|
от 0 до 400 |
- |
от 0 до 4,0 | |
|
от 0 до 600 |
- |
от 0 до 6,0 | |
|
- |
от 0 до 1,00 |
от 0 до 10,0 | |
|
- |
от 0 до 1,60 |
от 0 до 16,0 | |
|
- |
от 0 до 2,50 |
от 0 до 25,0 | |
|
- |
от 0 до 4,00 |
от 0 до 40,0 | |
|
- |
от 0 до 6,00 |
от 0 до 60,0 | |
|
- |
от 0 до 10,00 |
от 0 до 100,0 | |
|
- |
от 0 до 16,00 |
от 0 до 160,0 | |
|
- |
от 0 до 25,00 |
от 0 до 250,0 | |
|
- |
от 0 до 40,00 |
от 0 до 400,0 | |
|
- |
от 0 до 60,00 |
от 0 до 600,0 | |
|
МП4А-У |
- |
от 0 до 100,00 |
от 0 до 1000,0 |
|
- |
от 0 до 160,00 |
от 0 до 1600,0 | |
|
МП2-У |
от 0 до 100 |
- |
от 0 до 1,0 |
|
от 0 до 160 |
- |
от 0 до 1,6 | |
|
от 0 до 250 |
- |
от 0 до 2,5 | |
|
от 0 до 400 |
- |
от 0 до 4,0 | |
|
от 0 до 600 |
- |
от 0 до 6,0 | |
|
- |
от 0 до 1,00 |
от 0 до 10,0 | |
|
- |
от 0 до 1,60 |
от 0 до 16,0 | |
|
- |
от 0 до 2,50 |
от 0 до 25,0 | |
|
- |
от 0 до 4,00 |
от 0 до 40,0 | |
|
- |
от 0 до 6,00 |
от 0 до 60,0 | |
|
- |
от 0 до 10,00 |
от 0 до 100,0 | |
|
- |
от 0 до 16,00 |
от 0 до 160,0 | |
|
- |
от 0 до 25,00 |
от 0 до 250,0 | |
|
- |
от 0 до 40,00 |
от 0 до 400,0 | |
|
- |
от 0 до 60,00 |
от 0 до 600,0 | |
|
ВП3-У |
от -60 до 0 |
- |
от -0,6 до 0 |
|
от -100 до 0 |
- |
от -1,0 до 0 | |
|
ВП4-У |
от -60 до 0 |
- |
от -0,6 до 0 |
|
от -100 до 0 |
- |
от -1,0 до 0 | |
|
Модификация прибора |
Диапазон показаний | ||
|
кПа |
МПа |
кгс/см2 | |
|
ВП2-У |
от -60 до 0 |
- |
от -0,6 до 0 |
|
от -100 до 0 |
- |
от -1,0 до 0 | |
|
МВП2-У МВП2-У |
от -100 до +60 |
- |
от -1,0 до +0,6 |
|
от -100 до +150 |
- |
от -1,0 до +1,5 | |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
от -100 до +500 |
- |
от -1,0 до +5,0 | |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
МВП3-У |
от -100 до +60 |
- |
от -1,0 до +0,6 |
|
от -100 до +150 |
- |
от -1,0 до +1,5 | |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
МВП3-У, МВП3-Ум |
от -100 до +500 |
- |
от -1,0 до +5,0 |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
МВП3А-У, МВП4А-У |
от -100 до +60 |
- |
от -1,0 до +0,6 |
|
от -100 до +150 |
- |
от -1,0 до +1,5 | |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
от -100 до +500 |
- |
от -1,0 до +5,0 | |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
МВП3-У, МВП3-Ум |
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 |
|
от -0,1 до +2,40 |
от -1,0 до +24,0 | ||
|
МВП4-У |
от -100 до +60 |
- |
от -1,0 до +0,6 |
|
от -100 до +150 |
- |
от -1,0 до +1,5 | |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
МВП4-У, МВП4-Ум |
от -100 до +500 |
- |
от -1,0 до +5,0 |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
ДМ2018 |
от 0 до 160 |
- |
от 0 до 1,6 |
|
от 0 до 250 |
- |
от 0 до 2,5 | |
|
от 0 до 400 |
- |
от 0 до 4,0 | |
|
от 0 до 600 |
- |
от 0 до 6,0 | |
|
ДМ2029 |
- |
от 0 до 0,10 |
от 0 до 1,0 |
|
- |
от 0 до 0,16 |
от 0 до 1,6 | |
|
- |
от 0 до 0,25 |
от 0 до 2,5 | |
|
- |
от 0 до 0,40 |
от 0 до 4,0 | |
|
- |
от 0 до 0,6 |
от 0 до 6,0 | |
|
ДМ2018, ДМ2029 |
- |
от 0 до 1,00 |
от 0 до 10,0 |
|
- |
от 0до 1,60 |
от 0 до 16,0 | |
|
Модификация прибора |
Диапазон показаний | ||
|
кПа |
МПа |
кгс/см2 | |
|
- |
от 0 до 2,50 |
от 0 до 25,0 | |
|
- |
от 0 до 4,00 |
от 0 до 40,0 | |
|
- |
от 0 до 6,00 |
от 0 до 60,0 | |
|
- |
от 0 до 10,00 |
от 0 до 100,0 | |
|
- |
от 0 до 16,00 |
от 0 до 160,0 | |
|
- |
от 0 до 25,00 |
от 0 до 250,0 | |
|
ДВ2029 |
- |
от -0,1 до 0 |
от -1,0 до 0 |
|
ДА2018 |
от -100 до +150 |
- |
от -1,0 до +1,5 |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
от -100 до +500 |
- |
от -1,0 до +5,0 | |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
ДА2029 |
- |
от -0,1 до +0,06 |
от -1,0 до +0,6 |
|
- |
от -0,1 до +0,15 |
от -1,0 до +1,5 | |
|
- |
от -0,1 до +0,30 |
от -1,0 до +3,0 | |
|
- |
от -0,1 до +0,50 |
от -1,0 до +5,0 | |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
МП3А-Кс, МП4А-Кс |
от 0 до 60 |
- |
от 0 до 0,6 |
|
от 0 до 100 |
- |
от 0 до 1,0 | |
|
от 0 до 160 |
- |
от 0 до 1,6 | |
|
от 0 до 250 |
- |
от 0 до 2,5 | |
|
от 0 до 400 |
- |
от 0 до 4,0 | |
|
от 0 до 600 |
- |
от 0 до 6,0 | |
|
- |
от 0 до 1,00 |
от 0 до 10,0 | |
|
- |
от 0 до 1,60 |
от 0 до 16,0 | |
|
- |
от 0 до 2,50 |
от 0 до 25,0 | |
|
- |
от 0 до 4,00 |
от 0 до 40,0 | |
|
- |
от 0 до 6,00 |
от 0 до 60,0 | |
|
- |
от 0 до 10,00 |
от 0 до 100,0 | |
|
- |
от 0 до 16,00 |
от 0 до 160,0 | |
|
- |
от 0 до 25,00 |
от 0 до 250,0 | |
|
- |
от 0 до 40,00 |
от 0 до 400,0 | |
|
- |
от 0 до 60,00 |
от 0 до 600,0 | |
|
- |
от 0 до 100,00 |
от 0 до 1000,0 | |
|
- |
от 0 до 160,00 |
от 0 до 1600,0 | |
|
ВП3А-Кс, ВП4А-Кс |
от -100 до 0 |
- |
от -1,0 до 0 |
|
МВПЗА-Кс, МВП4А-Кс |
от -100 до +60 |
- |
от -1,0 до +0,6 |
|
от -100 до +150 |
- |
от -1,0 до +1,5 | |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
от -100 до +500 |
- |
от -1,0 до +5,0 | |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
Модификация прибора |
Диапазон показаний | ||
|
кПа |
МПа |
кгс/см2 | |
|
МВПЗА-Кс, МВП4А-Кс |
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
М-2ВУ, М-3ВУ, М-3ВУКс, М-4ВУКс |
от 0 до 100 |
- |
от 0 до 1,0 |
|
от 0 до 160 |
- |
от 0 до 1,6 | |
|
от 0 до 250 |
- |
от 0 до 2,5 | |
|
от 0 до 400 |
- |
от 0 до 4,0 | |
|
от 0 до 600 |
- |
от 0 до 6,0 | |
|
- |
от 0 до 1,00 |
от 0 до 10,0 | |
|
- |
от 0 до 1,60 |
от 0 до 16,0 | |
|
- |
от 0 до 2,50 |
от 0 до 25,0 | |
|
- |
от 0 до 4,00 |
от 0 до 40,0 | |
|
- |
от 0 до 6,00 |
от 0 до 60,0 | |
|
- |
от 0 до 10,00 |
от 0 до 100,0 | |
|
- |
от 0 до 16,00 |
от 0 до 160,0 | |
|
- |
от 0 до 25,00 |
от 0 до 250,0 | |
|
- |
от 0 до 40,00 |
от 0 до 400,0 | |
|
- |
от 0 до 60,00 |
от 0 до 600,0 | |
|
- |
от 0 до 100,00 |
от 0 до 1000,0 | |
|
- |
от 0 до 160,00 |
от 0 до 1600,0 | |
|
В-2ВУ, В-3ВУ |
от -60 до 0 |
- |
от -0,6 до 0 |
|
от -100 до 0 |
- |
от -1,0 до 0 | |
|
МВ-2ВУ, МВ-ЗВУ, МВ- ЗВУКс, МВ-4ВУКс |
от -100 до +60 |
- |
от -1,0 до +0,6 |
|
от -100 до +150 |
- |
от -1,0 до +1,5 | |
|
от -100 до +300 |
- |
от -1,0 до +3,0 | |
|
от -100 до +500 |
- |
от -1,0 до +5,0 | |
|
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 | |
|
- |
от -0,1 до +1,50 |
от -1,0 до +15,0 | |
|
- |
от -0,1 до +2,40 |
от -1,0 до +24,0 | |
|
В-ЗВУКс, В-4ВУКс |
от -100 до 0 |
- |
от -1,0 до 0 |
|
МДП4-СМ-Т |
- |
от -0,1 до +0,90 |
от -1,0 до +9,0 |
|
МВП4-СМ-Т |
- |
от -0,1 до +0,15 |
от -1,0 до +1,5 |
|
- |
от -0,1 до +0,50 |
от -1,0 до +5,0 | |
|
МП-3/1-ВУМ |
- |
от 0 до 1,00 |
от 0 до 10,0 |
|
Диапазон измерений, % от диапазона показаний: | |||
|
Для всех модификаций |
от 0 до 75 (для избыточного давления) от 0 до 100 (для вакуумметрического давления) | ||
|
Примечания:
| |||
Метрологические и основные технические характеристики приборов приведены в таблицах 3 - 5.
Таблица 3 - Допускаемая основная погрешность, класс точности, вариация показаний
|
Условное обозначение прибора |
Пределы допускаемой основной погрешности, % от диапазона показаний |
Класс точности |
Вариация показаний, % |
|
МП3-У, МП3А-У, ВП3-У, МВП3-У, МВП3А-У |
±1,0; ±1,5 |
1; 1,5 |
1; 1,5 |
|
МП4-У, МП4А-У, ВП4-У, МВП4-У, МВП4А-У | |||
|
МП3А-Кс, ВП3А-Кс, МВПЗА-Кс | |||
|
МП4А-Кс, ВП4А-Кс, МВП4А-Кс | |||
|
М-3ВУ, В-3ВУ, МВ-3ВУ | |||
|
М-3ВУКс, В-3ВУКс, МВ-ЗВУКс | |||
|
М-4ВУКс, В-4ВУКс, МВ-4ВУКс | |||
|
МП3-Ум, ВП3-Ум, МВП3-Ум |
±1,5 |
1,5 |
1,5 |
|
МП4-Ум, ВП4-Ум, МВП4-Ум | |||
|
МДП4-СМ-Т | |||
|
МП2-У, ВП2-У, МВП2-У |
±2,5 |
2,5 |
2,5 |
|
М-2ВУ, В-2ВУ, МВ-2ВУ | |||
|
ДМ2029, ДВ2029, ДА2029 | |||
|
МВП4-СМ-Т | |||
|
МП-3/1-ВУМ | |||
|
ДМ2018, ДА2018 |
±2,5; ±4,0 |
2,5; 4 |
2,5; 4,0 |
|
Примечание: Конкретное значение приведено в паспорте прибора. | |||
Таблица 4 - Допускаемая дополнительная погрешность
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающего воздуха в диапазоне от +21 до +25 °С, в рабочем диапазоне температур на каждые 10 °С, % от диапазона показаний: |
Д = ± Kt-At, где Kt - температурный коэффициент не более 0,1 %/°С; At - абсолютное значение разности температур, определяемое по формуле At= |t2-t1 |, где t2 - действительное значение температуры; t1 - любое действительное значение температуры окружающего воздуха, равное 23 °С с допускаемым отклонением: ± 2 °С - для приборов класса точности 1; ± 5 °С - для приборов классов точности 1,5; 2,5 и 4. |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия: Диапазон температуры окружающего воздуха, ОС: 1) |
от -70 до +70 |
|
Диаметр корпуса, мм, не более 2) |
40, 50, 60, 100, 160 |
|
Масса, кг, не более: | |
|
- МП2-У, ВП2-У, МВП2-У |
0,15 |
|
- МП3-У, МП3А-У, ВП3-У, МВП3-У, МВП3А-У |
0,7 |
|
- МП4-У, МП4А-У, ВП4-У, МВП4-У, МВП4А-У |
1,2 |
|
- МП3-Ум, ВП3-Ум, МВП3-Ум |
0,4 |
|
- МП4-Ум, ВП4-Ум, МВП4-Ум |
0,6 |
|
- ДМ2018, ДА2018 |
0,08 |
|
- ДМ2029, ДВ2029, ДА2029 |
0,1 |
|
- МП3А-Кс, ВП3А-Кс, МВП3А-Кс |
0,8 |
|
- МП4А-Кс, ВП4А-Кс, МВП4А-Кс |
1,6 |
|
- М-2ВУ, В-2ВУ, МВ-2ВУ |
0,3 |
|
- М-3ВУ, В-3ВУ, МВ-3ВУ |
0,8 |
|
- М-3ВУКс, В-3ВУКс, МВ-3ВУКс |
0,8 |
|
- М-4ВУКс, В-4ВУКс, МВ-4ВУКс |
1,6 |
|
- МДП4-СМ-Т |
2,0 |
|
- МВП4-СМ-Т |
1,6 |
|
- МП-3/1-ВУМ |
1,5 |
|
Выходные сигналы:
|
от 4 до 20 ModBus |
|
Климатическое исполнение и категория размещения по |
У2, У5, Т2, Т4, УХЛ1, УХЛ 1.1, |
|
ГОСТ 15150-69 2) |
ОМ2 |
|
Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015 2) |
IP40, IP42, IP50, IP53, IP54, IP65 |
|
Средняя наработка на отказ, ч, не менее: | |
|
- МП-У, ВП-У, МВП-У, ДМ2018, ДМ2029, ДВ2029, ДА2018, ДА2029, МПА-Кс, ВПА-Кс, МВПА-Кс, МДП4-СМ-Т, МВП4-СМ-Т, МП-3/1-ВУМ |
100000 |
|
- М-ВУ, МВ-ВУ, В-ВУ, М-ВУКс, МВ-ВУКс, В-ВУКс |
50000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания: | |
|
1) Указан максимальный диапазон температуры окружающего воздуха. Конкретный диапазон в зависимости от модификации указан в паспорте прибора. | |
|
2) Конкретное значение приведено в паспорте прибора. | |
