Номер по Госреестру СИ: 89493-23
89493-23 Ленты измерительные
(Л5Н3)
Назначение средства измерений:
Ленты измерительные Л5Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Внешний вид.
Ленты измерительные

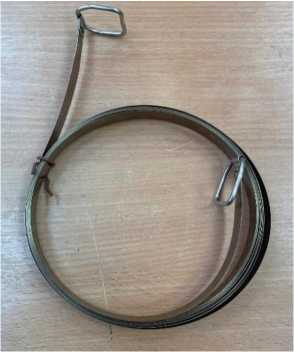

Рисунок № 1
Внешний вид.
Ленты измерительные

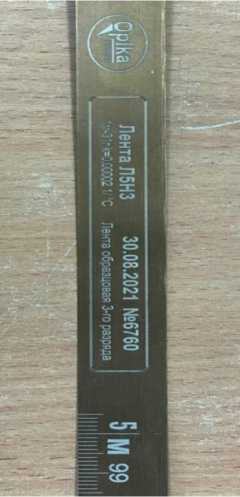

Рисунок № 2
Внешний вид.
Ленты измерительные

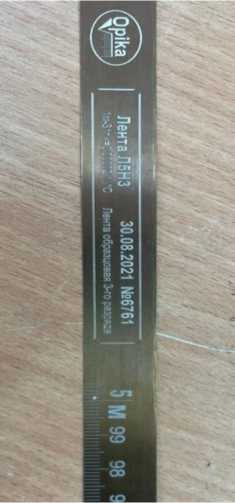

Рисунок № 3
Внешний вид.
Ленты измерительные

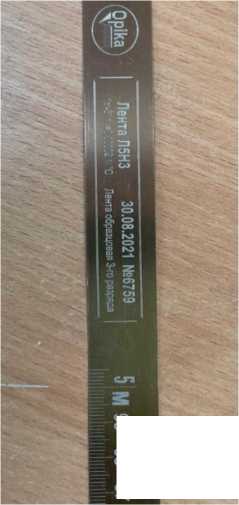

Рисунок № 4
Внешний вид.
Ленты измерительные

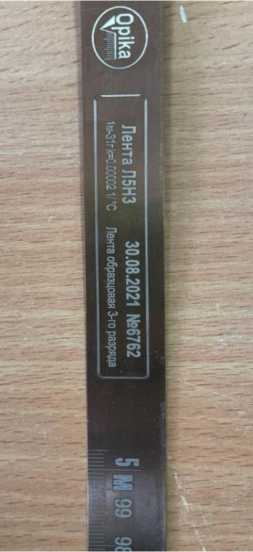

Рисунок № 5
Внешний вид.
Ленты измерительные

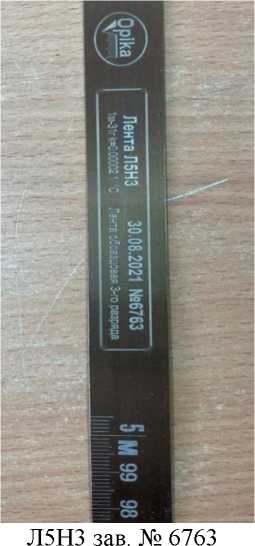

Рисунок № 6
Знак утверждения типа
Знак утверждения типананосят на титульный лист «Паспорта» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Правообладатель
Закрытое акционерное общество «Опика» (ЗАО «Опика»), Республика Беларусь
Адрес: 222310, Республика Беларусь, Минская обл., г. Молодечно, ул. В. Гостинец, д. 143 «А»
Телефон: +375 176 500-543
E-mail: opika@opika.by
Изготовитель
Закрытое акционерное общество «Опика» (ЗАО «Опика»), Республика Беларусь
Адрес: 222310, Республика Беларусь, Минская обл., г. Молодечно, ул. В. Гостинец, д. 143 «А»
Телефон: +375 176 500-543
E-mail: opika@opika.by
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр-кт Соколова, д. 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail: info@rostcsm.ru
Правообладатель
Закрытое акционерное общество «Опика» (ЗАО «Опика»), Республика Беларусь
Адрес: 222310, Республика Беларусь, Минская обл., г. Молодечно, ул. В. Гостинец, д. 143 «А»
Телефон: +375 176 500-543
E-mail: opika@opika.by
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.
К лентам измерительным данного типа относятся ленты измерительные Л5Н3 зав. № 6759, зав. № 6760, зав. № 6761, зав. № 6762, зав. № 6763.
Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - справа налево. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, наносится методом лазерной гравировки на конце ленты.
Общий вид лент представлен на рисунке 1.
Л5Н3 зав. № 6760
Л5Н3 зав. № 6761
Л5Н3 зав. № 6759
99 98 97
Л5Н3 зав. № 6762
Рисунок 1 - Общий вид лент
Пломбирование ленты не предусмотрено. Нанесение знака поверки на ленту не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Кол-во |
Лента измерительная |
Л5Н3 |
1 шт. |
Паспорт |
ИМЯБ 407613.005.ПС |
1 шт. |
Методика поверки |
1 шт. |
Таблица 1 -Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная длина шкалы, м |
5 |
Цена деления шкалы, мм |
1 |
Диапазон измерений длины, м |
от 0,001 до 5 |
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм:
5 м |
± 0,1 ± 0,2 ± 0,3 ± 0,5 |
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики.
Наименование характеристики |
Значение |
Ширина ленты измерительной, мм |
16 ± 0,2 |
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
Масса, кг, не более |
0,3 |
Условия эксплуатации:
|
от 17 до 23 60±20 |
Средний срок службы, лет, не менее |
2 |
