Номер по Госреестру СИ: 89399-23
89399-23 Приборы для измерений дымности отработавших газов
(тип 439)
Внешний вид.
Приборы для измерений дымности отработавших газов
Рисунок № 1
Общие сведения
Дата публикации - 22.06.2023
Срок свидетельства - 21.06.2028
Номер записи - 191372
ID в реестре СИ - 1409379
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - AVL List GmbH
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1293 от 2023.06.21 ПРИКАЗ_Об утверждении типов средств измерений (8)
Наличие аналогов СИ: Приборы для измерений дымности отработавших газов (тип 439)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений AVL List GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87995-23 25.01.2028 |
Комплекты светофильтров, AVL AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
|
89399-23 21.06.2028 |
Приборы для измерений дымности отработавших газов, тип 439 AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
|
95752-25 27.06.2030 |
Система измерительная, ИС-ДВС КАМАЗ 005 AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
|
96581-25 |
Система измерительная ИС ДВС-003 ЯМЗ, AVL List GmbH (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Приборы для измерений дымности отработавших газов (тип 439)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерений дымности отработавших газов (тип 439)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с дымомерами применяется встроенное программное обеспечение (далее -ВПО).
ВПО предназначено для взаимодействия узлов дымомеров, обработки и вывода измеренных данных, а также управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Уровень защиты ВПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения:
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.6.6 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. №2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия AVL List GmbH, Австрия.
ПравообладательAVL List GmbH, Австрия
Адрес: Hans-List-Platz l A-8020 Graz, Austria
Телефон: +43 (316) 787-0
Web-сайт: www.avl.com
E-mail: info@avl.com
Изготовитель
AVL List GmbH, Австрия
Адрес: Hans-List-Platz l A-8020 Graz, Austria
Телефон: +43 (316) 787-0
Web-сайт: www.avl.com
E-mail: info@avl.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
AVL List GmbH, АвстрияАдрес: Hans-List-Platz l A-8020 Graz, Austria
Телефон: +43 (316) 787-0
Web-сайт: www.avl.com
E-mail: info@avl.com
Принцип действия дымомеров основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Отработавшие газы через пробоотборный зонд поступают в измерительную камеру (кювету), рабочая длина которой составляет 430 мм. С одной стороны кюветы расположен источник, с другой — приемник света. Источник представляет собой светоизлучающий диод, который испускает свет с длиной волны от 550 до 570 нм. На противоположной стороне камеры фотодиод принимает поступающий свет. В зависимости от плотности отработавших газов изменяется степень прохождения света, падающего на принимающий фотодиод.
Конструктивно дымомеры представляют собой переносной блок, включающий измерительную кювету, блок источника и приёмника света, зеркала, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда, отверстие рециркуляции (выпуска) отработавших газов, разъём для подключения к клапану управления чистым воздухом и отсек для установки фильтра. На задней панели расположен блок управляющей электроники. На верхней панели расположено отверстие для установки светофильтров, предназначенных для поверки и калибровки дымомеров. На боковых панелях расположены тумблер включе-ния/выключения дымомеров, узел для подвода сжатого воздуха с фильтрующим элементом, разъём для подключения к источнику электропитания, а также аналоговые и цифровые выходы для подключения к внешним устройствам.
Для отсечения отработавших газов на выходе кюветы используется воздушный поток. Для защиты стекол внутри кюветы от осадков отработавших газов и удаления их после работы в дымо-мерах предусматривается продувка кюветы с помощью сжатого воздуха.
Общий вид дымомеров представлен на рисунке 1.
Обозначение и серийные номера дымомеров указаны на металлической идентификационной табличке, расположенной на боковой панели блока управляющей электроники.
Обозначение модели состоит из общего обозначения - 439 - и текущего поколения - G005. В общем виде обозначение модели выглядит следующим образом: 439 G005.
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на идентификационную табличку методом гравировки. Пример идентификационной таблички ды-момеров приведен на рисунке 2.
Нанесение знака поверки на корпус дымомеров не предусмотрено.
В процессе эксплуатации дымомеры не предусматривают внешних механических регулировок, попытки регулировки, ремонта или замены модулей или компонентов, распложенных внутри дымомеров, приведут к полному выходу дымомеров из строя. Пломбирование дымомеров не предусмотрено.
AVL OPACIMETER
Место нанесения идентификационной таблички
Рисунок 1 - Общий вид приборов для измерений дымности отработавших газов 439

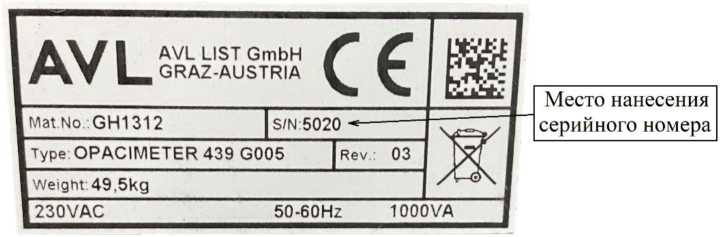

Рисунок 2 - Общий вид идентификационной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента ослабления света N, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента ослабления света N, % |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 197 до 242 от 49 до 51 |
|
Габаритные размеры (Ш*В*Г), мм, не более |
680x440x460 |
|
Масса, кг, не более |
49,5 |
|
Условия эксплуатации:
|
от +15 до +25 80 от 94 до 106 |
