Номер по Госреестру СИ: 89354-23
89354-23 Трансформатор напряжения
(ОМОН-330-500)
Назначение средства измерений:
Трансформатор напряжения ОМОН-330-500 (далее - трансформатор) предназначен для использования при электрических измерениях и поверке средств измерений в цепях переменного тока частотой 50 Гц с номинальными напряжениями 330/^3 и 500/^3 кВ. Возможно использование трансформатора в качестве рабочего эталона.

Внешний вид.
Трансформатор напряжения
Рисунок № 1

Внешний вид.
Трансформатор напряжения
Рисунок № 2
Знак утверждения типа
Знак утверждения типананесен на информационную табличку трансформатора и на титульный лист документа «Трансформатор напряжения ОМОН-330-500. Руководство по эксплуатации и паспорт» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 документа «Трансформатор напряжения ОМОН-330-500. Руководство по эксплуатации и паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 23625-2001 «Трансформаторы напряжения измерительные лабораторные. Общие технические условия»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3458.
Правообладатель
Акционерное общество «Раменский электротехнический завод Энергия»
(АО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (49646) 3-29-91
Web-сайт: ramenergy.ru
E-mail: retz@ramenergy.ru
Изготовитель
Акционерное общество «Раменский электротехнический завод Энергия» (АО «РЭТЗ Энергия»)ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21 Телефон: +7 (49646) 3-29-91
Web-сайт: ramenergy.ru
E-mail: retz@ramenergy.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Акционерное общество «Раменский электротехнический завод Энергия»
(АО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (49646) 3-29-91
Web-сайт: ramenergy.ru
E-mail: retz@ramenergy.ru
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформатор представляет собой трехступенчатую конструкцию. На верхней ступени трансформатора расположено экранное кольцо. Каждая ступень герметична и состоит из двух активных частей, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом и формирующую внешнюю изоляцию трансформатора.
Нижняя и верхняя активные части закреплены на соответствующих фланцах ступени. Магнитопровода изготовлены из пластин холоднокатаной электротехнической стали. Конструкция обмоток трансформатора цилиндрическая, многослойная.
По назначению обмотки подразделяются на первичную, выравнивающую, связующую, вторичную основную №1 и вторичную дополнительную №2.
Высоковольтный вывод «А» первичной обмотки расположен на крышке верхней ступени трансформатора. Заземляемый вывод «Х» (а также отпайки «Х1», «Х2») первичной обмотки и выводы вторичной обмотки №2 расположены в коробке выводов на основании нижней ступени. Выводы вторичной обмотки №1 расположены в отдельной коробке выводов. Выводы связующих обмоток расположены на основании верхней ступени, крышке защитного кожуха, основании средней ступени и крышке защитного кожуха нижней ступени, и соединяются перемычками из медного провода.
Каждая ступень трансформатора снабжена компенсатором сильфонного типа, который обеспечивает компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с прорезью для визуального контроля уровня масла.
Рабочее положение трансформатора в пространстве - вертикальное.
В нижней части трансформатор имеет табличку с напечатанными на ней техническими данными и заводским номером в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр трансформатора.
К трансформатору данного типа относится трансформатор напряжения ОМОН-330-500 с заводским № 02.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений, обозначение места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунках 1 и 2.
Место

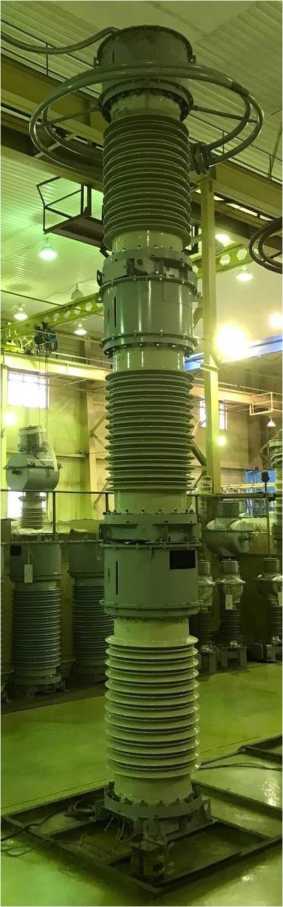

Рисунок 1 - Общий вид трансформатора напряжения ОМОН-330-500
нанесения знака утверждения типа

нанесения заводского номера

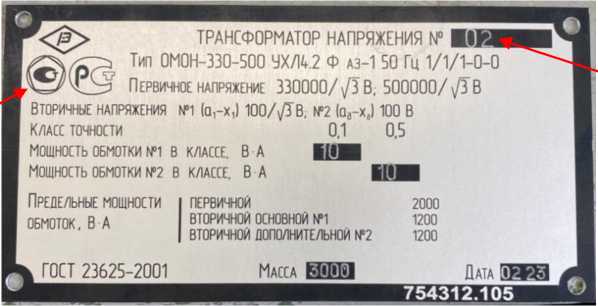

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Место
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения первичного напряжения, кВ |
330/\3 и 500/\3 |
Номинальные значения вторичного напряжения, В - основной |
100/\3 |
- дополнительной |
100 |
Класс точности основной вторичной обмотки по ГОСТ 23625-2001 |
0,1 |
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
Номинальные мощности вторичных обмоток при cosф=1, В^А - основной |
10 |
- дополнительной |
10 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры трансформатора, мм - Высота |
6300 |
- максимальный диаметр |
1710 |
Масса трансформатора, кг |
3000 |
Условия эксплуатации: - температура окружающей среды, оС |
от +10 до +35 |
- относительная влажность при +25 оС, % |
от 20 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет, не менее |
30 |
Средняя наработка на отказ, ч, не менее |
262800 |
