Номер по Госреестру СИ: 89287-23
89287-23 Камеры тепловизионные
(ТЕРМО ПРО)
Назначение средства измерений:
Камеры тепловизионные ТЕРМО ПРО (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Внешний вид.
Камеры тепловизионные

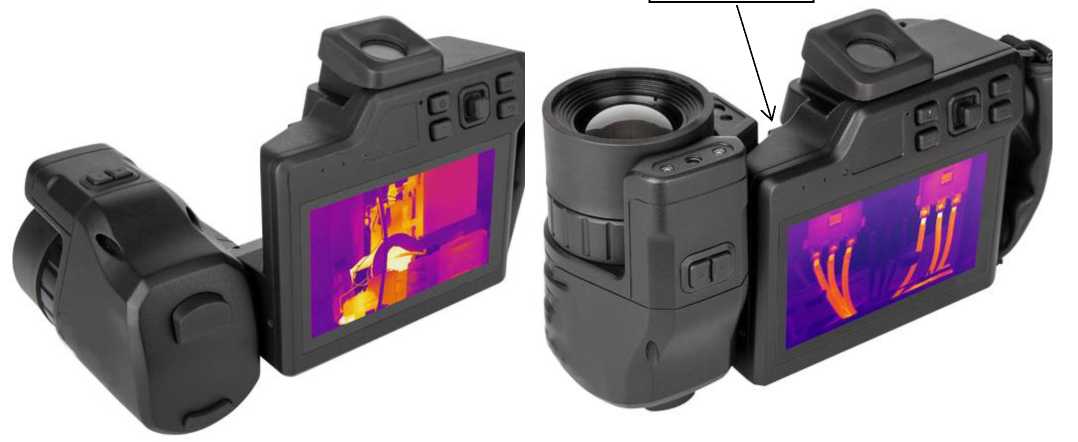

Рисунок № 1
Внешний вид.
Камеры тепловизионные

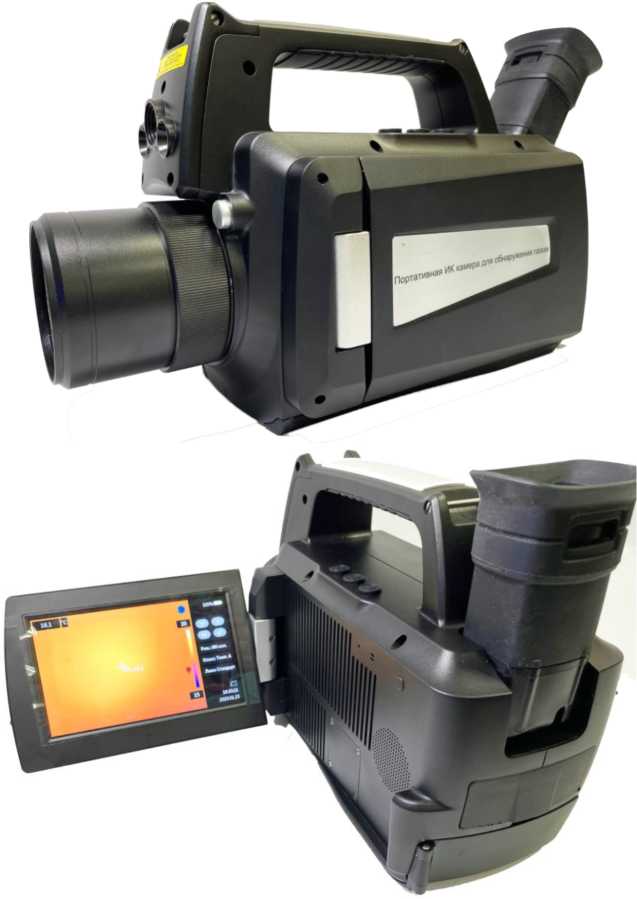

Рисунок № 2
Общие сведения
Дата публикации - 14.06.2023
Срок свидетельства - 13.06.2028
Номер записи - 191280
ID в реестре СИ - 1409197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС")
Страна - РОССИЯ
Населенный пункт - г Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1220 от 2023.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Камеры тепловизионные (ТЕРМО ПРО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89287-23 13.06.2028 |
Камеры тепловизионные, ТЕРМО ПРО Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
89289-23 13.06.2028 |
Камеры тепловизионные портативные, ТЕРМО ПРО Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
89964-23 11.09.2028 |
Машины координатно-измерительные, Мастер ЭВА Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
|
90169-23 10.10.2028 |
Машины координатно-измерительные, Мастер Общество с ограниченной ответственностью "НОВОТЕКС СИСТЕМС" (ООО "НОВОТЕКС СИСТЕМС") (РОССИЯ г Москва) |
ОТ МП |
1 год |
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Камеры тепловизионные (ТЕРМО ПРО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Камеры тепловизионные (ТЕРМО ПРО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО камер тепловизионных ТЕРМО ПРО моделей А, А+
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.02.00 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных ТЕРМО ПРО модели М
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.10 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 3 - Идентификационные данные ПО камер тепловизионных ТЕРМО ПРО модели Е
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.05 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение «Новотекс ВВТ» устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Лист № 8 Всего листов 9
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Измерение температуры» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к камерам тепловизионным ТЕРМО ПРО
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-003-53611123-2022 Камеры тепловизионные ТЕРМО ПРО. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»
(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Юридический адрес: 115088, г. Москва, р-н Печатники, ул. Угрешская, д. 2, с. 85, оф. 11
Тел. (факс): +7 (495) 128-38-80
E-mail: info@novotexsys.ru
Web-сайт: www.novotexsys.ru
Изготовитель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»
(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Адрес: 115088, г. Москва, р-н Печатники, ул. Угрешская, д. 2, с. 85, оф. 11
Тел. (факс): +7 (495) 128-38-80
E-mail: info@novotexsys.ru
Web-сайт: www.novotexsys.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «НОВОТЕКС СИСТЕМС»
(ООО «НОВОТЕКС СИСТЕМС»)
ИНН 9723161180
Юридический адрес: 115088, г. Москва, р-н Печатники, ул. Угрешская, д. 2, с. 85, оф. 11
Тел. (факс): +7 (495) 128-38-80
E-mail: info@novotexsys.ru
Web-сайт: www.novotexsys.ru
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости FPA (для моделей А, А+, М) или охлаждаемую матрицу QWIP-детекторов (для модели Е). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: А, А+, М, Е. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Камеры тепловизионные ТЕРМО ПРО моделей А и А+ конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены видеоискатель и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов и зарядного устройства.
Камеры тепловизионные ТЕРМО ПРО моделей М, Е конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления, батарейный отсек, разъем питания, видоискатель и разъемы интерфейсов. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, защитная крышка и лазерный целеуказатель. На нижней части корпуса распложены монтажные отверстия. На боковых частях корпуса расположены кнопки управления и вращающийся на 270° ЖК-дисплей.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизоров или на съемную карту памяти, или передана посредством прямого подключения к USB-порту на персональный компьютер. Тепловизоры модели Е оснащены детектором утечки газов и способны обнаруживать следующие газы: гексафлорид серы (SF6), аммиак (NH3), цианоакрилат, диоксид хлора, уксусная кислота, фреон-12, этилен, метилэтилкетон и т.д.
Фотографии общего вида тепловизоров и места нанесения серийных номеров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Место нанесения заводского номера
Рисунок 1 - Общий вид камер тепловизионных ТЕРМО ПРО моделей А, А+
Место нанесения заводского номера
Рисунок 2 - Общий вид камер тепловизионных ТЕРМО ПРО модели М
Рисунок 3 - Общий вид камер тепловизионных ТЕРМО ПРО модели Е
Пломбирование тепловизоров не предусмотрено. Заводской номер в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
ТЕРМО ПРО (обозначение модели в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные ТЕРМО ПРО (на русском языке) |
- |
1 экз. |
|
Зарядное устройство |
- |
1 шт. |
|
Литиевые аккумуляторные батареи |
- |
2 шт. |
|
Адаптер сетевой |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Картридер SD |
- |
1 шт. |
|
USB-накопитель с ПО |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
представлены в таблицах 4-12
Таблица 4 - Метрологические характеристики камер тепловизионных ТЕРМО ПРО моделей А, А+
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
А |
А+ | |
|
от -20 (-40*) до +350 |
от -20 (-40*) до +350 | |
|
Диапазоны измерений температуры, °С (с функцией автоматического переключения) |
от +100 до +650 от +400 до +1500* |
от +100 до +650 от +400 до +2000* |
|
Пределы допускаемой абсолютной | ||
|
погрешности измерений температуры в диапазоне от -40 до 0 °С включ., °С |
±2,0 |
±2,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 до +100 °С включ., °С |
±2,0 |
±1,0 |
|
Пределы допускаемой относительной | ||
|
погрешности измерений температуры в диапазоне св. +100 до +150 °С включ, % |
±2,0 |
±1,0 |
|
Пределы допускаемой относительной | ||
|
погрешности измерений температуры в диапазоне св. +150 °С, % |
±2,0 |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 | |
|
Спектральный диапазон, мкм |
от 7,5 до 14,0 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив |
25,0° х 19,0° |
28,7° х 21,7° |
|
- объектив 0,5X |
45,0° х 33,0° |
46,0°х35,0° |
|
- объектив 2X |
12,0° х 9,0° |
15,0°х11,0° |
|
- объектив 3X |
6,9°х5,2° |
11,1°х8,3° |
|
Пространственное разрешение, мрад (в зависимости от объектива): - стандартный объектив |
0,67 |
0,49 |
|
- объектив 0,5X |
1,23 |
0,78 |
|
- объектив 2X |
0,33 |
0,26 |
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
А |
А+ | |
|
- объектив 3X |
0,19 |
0,19 |
|
Коэффициент излучения |
от 0,01 до 1,00 | |
|
Разрешающая способность (цена единицы |
0,1 | |
|
младшего разряда) индикации показаний, °С | ||
|
Примечание: * - по дополнительному заказу | ||
Таблица 5 - Метрологические характеристики камер тепловизионных ТЕРМО ПРО модели М
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С (с функцией автоматического |
от -20 (-40*) до +350 |
|
переключения) |
от +100 до +650 от +400 до +1200 (или |
|
+2000 °С)* | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,03 |
|
Спектральный диапазон, мкм |
от 8,0 до 14,0 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив |
25,0° х 19,0° |
|
- объектив 0,5X |
45,0° х 33,0° |
|
- объектив 2X |
12,0° х 9,0° |
|
- объектив 3X |
6,9° х 5,2° |
|
Пространственное разрешение, мрад (в зависимости от объектива): - стандартный объектив |
0,65 |
|
- объектив 0,5X |
1,23 |
|
- объектив 2X |
0,33 |
|
- объектив 3X |
0,19 |
|
Коэффициент излучения |
от 0,01 до 1,00 |
|
Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С |
0,1 |
|
Примечание: * - по дополнительному заказу | |
Таблица 6 - Метрологические характеристики камер тепловизионных ТЕРМО ПРО модели Е
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 (-40*) до +500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,03 |
|
Спектральный диапазон, мкм |
от 9,8 до 11,2 |
|
Наименование характеристики |
Значение |
|
Углы поля зрения, градус по горизонтали x градус по вертикали: - стандартный объектив |
14,5° х 10,8° |
|
- объектив 0,5X |
24,0° х 18,0° |
|
Пространственное разрешение, мрад (в зависимости от объектива): - стандартный объектив |
0,79 |
|
- объектив 0,5X |
1,13 |
|
Коэффициент излучения |
от 0,01 до 1,00 |
|
Разрешающая способность (цена единицы младшего |
0,1 |
|
разряда) индикации показаний, °С | |
|
Примечание: * - по дополнительному заказу |
Таблица 7 - Основные технические характеристики камер тепловизионных ТЕРМО ПРО
|
Наименование характеристики |
Значение |
|
Количество пикселей матрицы детектора, пикселихпиксели: | |
|
- для моделей А+ |
1024х768 |
|
- для моделей А, М |
640x480 |
|
- для модели Е |
320x256 |
|
Масса, кг, не более: | |
|
- для моделей А, А+ |
1,7 |
|
- для модели М |
2,0 |
|
- для модели Е |
2,5 |
|
Запись изображений или частота обновлений, Гц | |
|
- для модели М |
50 или 60 |
|
- для моделей А, А+, Е |
60 |
|
Габаритные размеры, мм (высота х ширина х длина), не более | |
|
- для моделей А, А+ |
225x145x100 |
|
- для моделей М |
270x172x177 |
|
- для модели Е |
245x180x150 |
|
Тип батареи |
Встроенная съемная аккумуляторная литиевая батарея |
|
Время работы от батареи, ч, не менее | |
|
- для моделей А, А+, М |
3 |
|
- для модели Е |
2 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -15 до +50 |
|
- относительная влажность, % |
от 5 до 95 (90 % - для модели Е) |
|
Средняя наработка до отказа, ч, не менее |
15 000 |
|
Средний срок службы, лет, не менее |
5 |
