Номер по Госреестру СИ: 89247-23
89247-23 Весы автоматического действия
(WZA224-N)
Назначение средства измерений:
Весы автоматического действия WZA224-N (далее - весы) предназначены для автоматического измерения массы при сортировке и учете драгоценных камней.
Внешний вид.
Весы автоматического действия
Рисунок № 1
Общие сведения
Дата публикации - 07.06.2023
Срок свидетельства - 07.06.2028
Номер записи - 191226
ID в реестре СИ - 1409050
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZA224-N,
Производитель
Изготовитель - Sartorius Lab Instruments GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№1181 от 2023.06.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Весы автоматического действия (WZA224-N)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Sartorius Lab Instruments GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89247-23 07.06.2028 |
Весы автоматического действия, WZA224-N Sartorius Lab Instruments GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
94758-25 |
Устройства весоизмерительные автоматические, WZA224-N Sartorius Lab Instruments GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Весы автоматического действия (WZA224-N)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 |
Стоимость поверки Весы автоматического действия (WZA224-N)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Весы оснащены встроенным программным обеспечением. Идентификационное наименование программного обеспечения и номер версии высвечивается при включении блока обработки информации весов. Основные функции метрологически значимой части программного обеспечения: обработка сигнала весоизмерительного датчика и последующий пересчет его в единицы массы хранение программ работы весов, результатов измерений и обработки данных для прикладных программ, вывод данных на экран и передача на периферийные устройства.
Программное обеспечение заложено в процессе производства и защищено от доступа и
изменения пломбами. Обновления программного обеспечения в процессе эксплуатации весов не предусмотрено. Идентификационные данные метрологически значимой части программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО (идентификационный номер) |
1.22.1.1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Паспорта весов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений описаны в разделе Паспорта «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Министерства финансов Российской Федерации от 9 декабря 2016 г. № 231н «Об утверждении инструкции о порядке учета и хранения драгоценных металлов, драгоценных камней, продукции из них и ведения отчетности при их производстве, использовании и обращении»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация Sartorius Lab Instruments GmbH & Co. KG, Германия.
Правообладатель
Sartorius Lab Instruments GmbH & Co. KG, Германия
Адрес: Otto-Brenner- StraBe 20, 37079 Goettingen, Germany
Изготовитель
Sartorius Lab Instruments GmbH & Co. KG, Германия
Адрес: Otto-Brenner-StraBe 20, 37079 Goettingen, Germany
Телефон: +495513080, факс +495513083289
Web-сайт: https://www.sartorius.com
Email: info@sartorius.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru, e-mail: uniim@uniim.ru
Правообладатель
Sartorius Lab Instruments GmbH & Co. KG, Германия
Адрес: Otto-Brenner- StraBe 20, 37079 Goettingen, Germany
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал, изменяющийся пропорционально массе груза.
Весы встроены в Аппарат комплектации боксов АКБ, выпускаемый АО «Инновационный центр «Буревестник» (далее - Аппарат АКБ).
Конструктивно весы представляют собой два модуля, устанавливаемых на металлическую раму и соединенных системой обмена данных - весовой модуль с грузопередающим и грузоприёмным устройством и блок обработки информации. Грузопередающим устройством является вибропитатель и дополнительные грузовые конвейеры для перемещения груза после взвешивания и сортировки. Груз (драгоценные камни) взвешиваются при размещении на специальное грузоприемное устройство или при перемещении через него. Узел загрузки грузоприёмного устройства рассчитан на крупность драгоценных камней массой до 10 кар (2 г). Весовой модуль оборудован фотоэлементами для распознавания единиц подаваемого груза.
Выбор режимов работы, юстировка (калибровка) и индикация результатов взвешивания осуществляется через блок обработки информации и (или) с терминала аппарата АКБ.
При работе в автоматическом режиме весы оснащены следующими функциями:
-
- сортировки по заданной оператором массе груза;
-
- автоматического устройства установки нуля;
-
- памяти на 50 программ работы.
Список прикладных программ, не связанных со взвешиванием:
-
- подсчет числа объектов в партии;
-
- суммирование массы груза в партии;
-
- переключение массы нетто / брутто.
Весы оснащены программой, позволяющей проводить юстировку (калибровку) внешним грузом. Информация с весов может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью интерфейсов RS232, 4-20 мА, Ethernet.
Маркировочная табличка весов изготавливается из полимерной пленки, крепится клеевым способом на боковой поверхности блока обработки информации. На лицевой панели Аппарата комплектации боксов АКБ также крепится маркировочная табличка, содержащая сведения о весах - серийный номер, месяц и год выпуска.
Маркировочная табличка, размещаемая на блоке обработки информации весов, включает следующие сведения:
-
- наименование производителя и его товарный знак;
-
- наименование и модель весов;
-
- месяц и год выпуска;
-
- серийный номер.
Серийный номер имеет цифровой формат, нанесен типографским способом. Общий вид весо '
место нанесения заводского номера

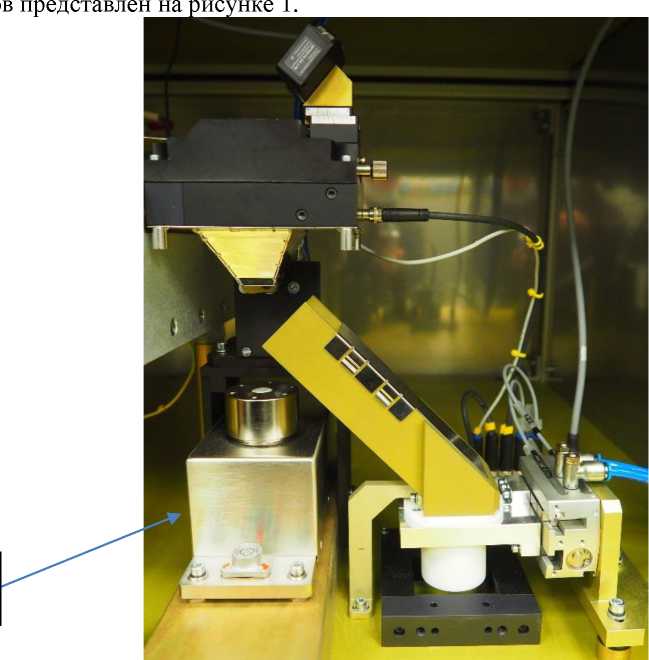

Рисунок 1 - Общий вид весов автоматического действия WZA224-N. Стрелкой отмечено место нанесения заводского номера
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел взвешивания (Max), г |
200 |
|
Действительная цена деления шкалы (d), мг |
0,1 |
|
Пределы допускаемой абсолютной погрешности при неавтоматической работе, мг, при поверке (в эксплуатации), в интервалах взвешивания: от 1 до 50 г включ. св. 50 г до Мах включ. |
± 0,2 (± 0,2) ± 0,2 (± 0,4) |
|
Пределы допускаемой относительной погрешности при автоматической работе, %, при поверке (в эксплуатации), в интервалах взвешивания: от 1 до 50 г включ. св. 50 г до Мах включ. |
± 0,5 (± 0,5) ± 0,5 (± 0,5) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость взвешиваний (максимальная), шт./мин |
75 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, В •А |
500 |
|
Габаритные размеры весов, мм, не более | |
|
- длина |
400 |
|
- ширина |
400 |
|
- высота |
500 |
|
Габаритные размеры Аппарата комплектации боксов АКБ, мм, не более | |
|
- длина |
1565 |
|
- ширина |
860 |
|
- высота |
2010 |
|
Масса Аппарата комплектации боксов АКБ, кг, не более |
540 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность воздуха (при 25 °С), %, не более |
80 |
