Сведения о средстве измерений: 88840-23 Счетчики крыльчатые холодной и горячей воды

Номер по Госреестру СИ: 88840-23
88840-23 Счетчики крыльчатые холодной и горячей воды
(СКВ)

Назначение средства измерений:
Счетчики крыльчатые холодной и горячей воды СКВ (далее - счетчики) предназначены для измерений объема сетевой воды и питьевой воды, протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения.

сертификация программного обеспечения
Внешний вид. Счетчики крыльчатые холодной и горячей воды, http://oei-analitika.ru рисунок № 1
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 1
Внешний вид. Счетчики крыльчатые холодной и горячей воды, http://oei-analitika.ru рисунок № 2
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 2
Внешний вид. Счетчики крыльчатые холодной и горячей воды, http://oei-analitika.ru рисунок № 3
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 3
Внешний вид. Счетчики крыльчатые холодной и горячей воды, http://oei-analitika.ru рисунок № 4
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 4
Внешний вид. Счетчики крыльчатые холодной и горячей воды, http://oei-analitika.ru рисунок № 5
Внешний вид.
Счетчики крыльчатые холодной и горячей воды
Рисунок № 5

Общие сведения

Дата публикации - 18.04.2023
Срок свидетельства - 18.04.2028
Номер записи - 190864
ID в реестре СИ - 1407997
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СКВХ-20, СКВУД-50, СКВУД-40, СКВУД-32, СКВУД-25, СКВУ-40, СКВУ-32, СКВУ-20, СКВУ-15, СКВУ 15, СКВУ, СКВМ-20, СКВМ-15, СКВГ-3/15, СКВ-3/15, СКВ, СВКМ-20, КВУ 1,5, КВУ, TRITON,

Производитель

Изготовитель - Общество с ограниченной ответственностью Производственная Компания "КАН" (ООО ПК "КАН")
Страна - РОССИЯ
Населенный пункт - г. Краснодар
Уведомление о начале осуществления предпринимательской деятельности -

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 230
Выдано извещений - 0
Кол-во периодических поверок - 201
Кол-во средств измерений - 1
Кол-во владельцев - 64
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2183 дн.

Приказы РСТ, где упоминается данный тип СИ

№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№857 от 2023.04.18 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Счетчики крыльчатые холодной и горячей воды (СКВ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Производственная Компания "КАН" (ООО ПК "КАН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88840-23
18.04.2028
Счетчики крыльчатые холодной и горячей воды, СКВ
Общество с ограниченной ответственностью Производственная Компания "КАН" (ООО ПК "КАН") (РОССИЯ г. Краснодар)
ОТ
МП
6 лет
90121-23
06.10.2028
Счетчики газа диафрагменные, СК
Общество с ограниченной ответственностью Производственная Компания "КАН" (ООО ПК "КАН") (РОССИЯ г. Краснодар)
ОТ
МП
6 лет

Кто поверяет Счетчики крыльчатые холодной и горячей воды (СКВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ОАО "МЕДТЕХНИКА"
(RA.RU.311401)
  • СКВ
  • 1 0 1 0 0 0 0
    ООО "ГК ЖКХ-СЕРВИС"
    (РОСС RU.0001.310221)
  • скву 15
  • 1 0 1 0 0 0 0
    ООО "ИНТЕГРАЛ"
    (RA.RU.312172)
  • СКВ-3/15
  • СКВ
  • СКВГ-3/15
  • 7 4 0 7 0 0 0 0
    ИП Субоч А.М.
    (RA.RU.313429)
  • TRITON
  • 1 0 1 0 0 0 0
    ООО «ТЕПЛОСТАНДАРТ ЮГ»
    (RA.RU.314475)
  • СКВУ-15
  • СКВУД-50
  • СКВУД-40
  • СКВУД-32
  • СКВУ-40
  • СКВУ-32
  • СКВУД-25
  • 29 25 29 0 0 29 29 0
    ИП БЫЧКОВ А.В.
    (RA.RU.314437)
  • СКВУ-15
  • СКВУ 15
  • 62 0 62 0 1 0 1
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • СКВУ-15
  • КВУ
  • СКВХ-20
  • КВУ 1,5
  • СКВУ-20
  • СКВУ 15
  • 30 4 0 30 0 0 0 0
    ООО "МС-РЕСУРС"
    (RA.RU.312581)
  • СКВМ-20
  • СКВХ-20
  • СКВУ-20
  • СКВУ-15
  • СКВУ
  • СКВМ-15
  • СВКМ-20
  • 99 59 0 99 0 0 0 0

    Стоимость поверки Счетчики крыльчатые холодной и горячей воды (СКВ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую часть отсчетного устройства методом лазерной печати, на паспорт и руководство по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Устройство и принцип работы счетчиков» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

    ТУ 4213-001-65843100-2010 «Счетчики крыльчатые одноструйные холодной и горячей воды СКВХ, СКВУ, счетчики крыльчатые многоструйные холодной и горячей воды СКВХ, СКВМ, СКВУ, счетчики турбинные холодной и горячей воды ВСТ-Х, ВСТ-У. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью Производственная Компания «КАН» (ООО ПК «КАН»)

    ИНН 2309120836

    Юридический адрес: 350001, Краснодарский край, г. Краснодар, ул. им. Шевченко, д. 91, оф. 1

    Изготовитель


    Общество с ограниченной ответственностью Производственная Компания «КАН» (ООО ПК «КАН»)
    ИНН 2309120836
    Юридический адрес: 350001, Краснодарский край, г. Краснодар, ул. им. Шевченко, д. 91, оф. 1
    Адрес места осуществления деятельности: 350001, Краснодарский край, г. Краснодар, ул. Новороссийская, д. 102/15

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель


    Общество с ограниченной ответственностью Производственная Компания «КАН» (ООО ПК «КАН»)
    ИНН 2309120836
    Юридический адрес: 350001, Краснодарский край, г. Краснодар, ул. им. Шевченко, д. 91, оф. 1

    Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся под действием протекающей воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.

    Счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфту передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства в м3. Модификации счетчиков с дистанционным герконовым выходом имеют встроенный магнит, который управляет работой герконового реле.

    Счетчики выпускаются в 56 модификациях, которые отличаются метрологическими характеристиками, наличием дистанционного герконового выхода, диаметром условного прохода, монтажной длиной, наличием фланцевого соединения. Структура условного обозначения счетчиков представлена в таблице 1.

    Счетчик СКВ

    X

    X

    1 2

    X

    X

    X

    3 4 5

    Таблица 1- Структура условного обозначения

    № поля

    Описание поля

    Код поля

    Расшифровка

    1

    Обозначение применения

    У

    Для холодной и горячей воды

    X

    Для холодной воды

    2

    Дистанционный герконовый выход

    Д

    Есть

    Нет

    3

    Диаметр условного прохода

    15

    Диаметр условного прохода 15 мм

    20

    Диаметр условного прохода 20 мм

    Продолжение таблицы 1

    № поля

    Описание поля

    Код поля

    Расшифровка

    3

    Диаметр условного прохода

    25

    Диаметр условного прохода 25 мм

    32

    Диаметр условного прохода 32 мм

    40

    Диаметр условного прохода 40 мм

    50

    Диаметр условного прохода 50 мм

    4

    Монтажная длина

    УК

    Удлиненный корпус

    Обычный корпус

    5

    Фланцевое соединение (только для счетчиков c диаметром условного прохода 50 мм)

    ф

    Есть

    Нет

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на лицевую часть отсчетного устройства в виде наклейки. Общий вид наклейки приведен с указанием мест нанесения заводского номера представлен на рисунке 1.

    Внешний вид. Счетчики крыльчатые холодной и горячей воды (СКВ), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1- Общий вид наклейки с указанием мест нанесения заводского

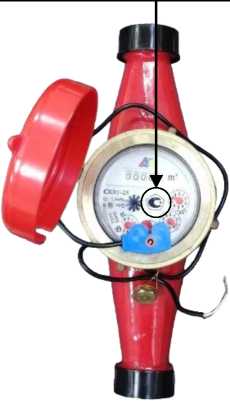

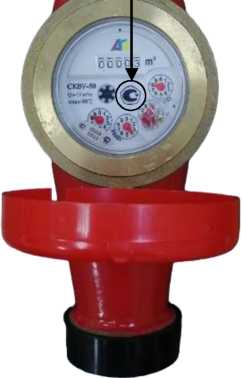

    Общий вид счетчиков с указанием мест нанесения знака утверждения типа представлен на рисунке 2.

    Внешний вид. Счетчики крыльчатые холодной и горячей воды (СКВ), http://oei-analitika.ru
    Внешний вид. Счетчики крыльчатые холодной и горячей воды (СКВ), http://oei-analitika.ru
    Внешний вид. Счетчики крыльчатые холодной и горячей воды (СКВ), http://oei-analitika.ru

    Место нанесения знака утверждения

    Р исун ок 2 - Общий вид счетчиков с указанием мест нанесения знака утверждения типа

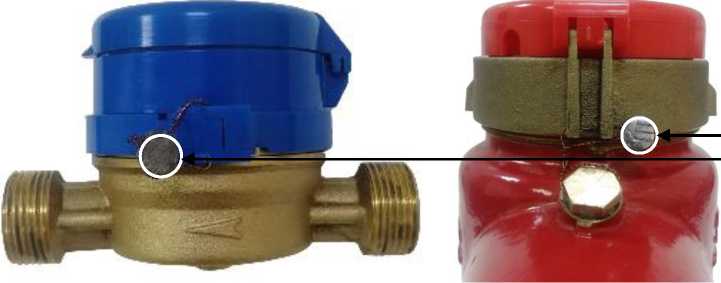

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

    Внешний вид. Счетчики крыльчатые холодной и горячей воды (СКВ), http://oei-analitika.ru

    Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

    Место нанесения знака поверки


    Таблица 4-

    Наименование

    Обозначение

    Количество

    Счетчик крыльчатый холодной и горячей воды

    СКВ

    1 шт.

    Паспорт

    4213-001-65843100-2010

    1 экз.

    Руководство по эксплуатации

    РЭ 4213-001-65843100-2010

    1 экз.*

    * - По требованию Заказчика


    Таблица 2- Метрологические характеристики

    Наименование характеристики

    Значение для модификации с диаметром условного прохода Ду

    15 мм

    20 мм

    25 мм

    32 мм

    40 мм

    50 мм

    Метрологический класс

    по ГОСТ Р 50193.1-92 (ИСО 4064/1-77):

    - при вертикальной установке

    A

    - при горизонтальной установке

    B

    Расход воды, м3/ч:

    - минимальный Qmin:

    - класс А

    0,06

    0,10

    0,14

    0,24

    0,40

    1,20

    - класс В

    0,03

    0,05

    0,07

    0,12

    0,13

    0,15

    - переходный Qt:

    - класс А

    0,15

    0,25

    0,35

    0,60

    1,00

    4,50

    - класс В

    0,12

    0,20

    0,28

    0,48

    0,60

    0,80

    - номинальный Qn

    1,50

    2,50

    3,50

    6,00

    10,00

    15,00

    - максимальный Qmax

    3,00

    5,00

    7,00

    12,00

    20,00

    30,00

    Порог чувствительности, мз/ч, не более

    0,015

    0,020

    0,030

    0,048

    0,055

    0,060

    Пределы допускаемой относительной погрешности измерений объема, %,

    в диапазоне расходов:

    - в диапазоне Qmin < Q < Qt

    ± 5,0

    - в диапазоне Qt < Q < Qmax

    - для СКВУх-ххх

    ± 3,0

    - для СКВХх-ххх

    ± 2,0

    Таблица 3- Основные технические характеристики

    Наименование характеристики

    Значение для модификации с диаметром условного прохода Ду

    15 мм

    20 мм

    25 мм

    32 мм

    40 мм

    50 мм

    Максимальное рабочее давление, МПа

    1,6

    Потеря давления при максимальном

    расходе (Стах), МПа, не более

    0,1

    Диапазон рабочих температур воды, °С:

    - для СКВУх-ххх

    от +5 до +90

    - для СКВХх-ххх

    от +5 до +30

    Цена деления, м3, не более

    0,0001

    0,001

    Емкость счетного механизма, м3

    99999

    Габаритные размеры, мм, не более:

    - высота

    110

    130

    116

    116

    162

    180

    - длина

    205

    230

    260

    260

    300

    300

    - ширина

    95

    95

    100

    100

    125

    165

    Масса, кг, не более

    0,6

    0,7

    2,2

    2,5

    4,5

    11,2

    Условия эксплуатации:

    - температура окружающего

    воздуха, °С

    от +5 до +60

    - относительная влажность, %,

    не более

    98

    - атмосферное давление, кПа

    от 84 до 107

    Средняя наработка на отказ, ч, не менее

    100000

    Полный средний срок службы, лет,

    не менее

    12
