Номер по Госреестру СИ: 88837-23
88837-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Ноябрьская ПГЭ"
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ноябрьская ПГЭ» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Ноябрьская ПГЭ"
Рисунок № 1
Программное обеспечение
В АИИС КУЭ используется ПО ПК«Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
pso metr.dll |
Номер версии (идентификационный номер) ПО |
1.1.1.1 |
Цифровой идентификатор ПО |
CBEB6F6CA69318BED976E08A2BB781 4B |
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ноябрьская ПГЭ». МВИ 26.51/201/23, аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «Ноябрьская парогазовая электрическая станция» (ООО «Ноябрьская ПГЭ»)
ИНН 8905037499
Адрес: 629804, Ямало-Ненецкий автономный округ, г. Ноябрьск, тер. Ноябрьская парогазовая эл/станция
Телефон: (3496) 35-92-59
E-mail: npge@npge.ru
Изготовитель
Акционерное общество «Энергосбытовая компания «Восток»
(АО «ЭК «Восток»)
ИНН 7705424509
Адрес: 119121, г. Москва, ул. Бурденко, д. 22
Телефон: +7 495 775-24-97
E-mail: info@vostok-electra.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Общество с ограниченной ответственностью «Ноябрьская парогазовая электрическая станция» (ООО «Ноябрьская ПГЭ»)ИНН 8905037499
Адрес: 629804, Ямало-Ненецкий автономный округ, г. Ноябрьск, тер. Ноябрьская парогазовая эл/станция
Телефон: (3496) 35-92-59
E-mail: npge@npge.ru
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных «ЭКОМ-3000» (далее - УСПД); каналообразующую аппаратуру.
-
3- й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее-сервер ИВК), устройство синхронизации времени типа УСВ-3 (далее-УСВ), автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
-
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД и далее - на сервер ИВК , где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН.
ИВК АИИС КУЭ раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным организациям.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ-3 осуществляется по установленному расписанию, синхронизация шкалы времени сервера ИВК производится независимо от величины расхождений.
Сравнение шкалы времени УСПД со шкалой времени сервера ИВК происходит каждый сеанс связи (не реже 1 раза в сутки). При обнаружении расхождения шкалы времени УСПД от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени УСПД.
Сравнение шкалы времени счетчиков со шкалой времени УСПД происходит каждый сеанс связи (не реже 1 раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы УСПД равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, УСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе сервера ИВК.

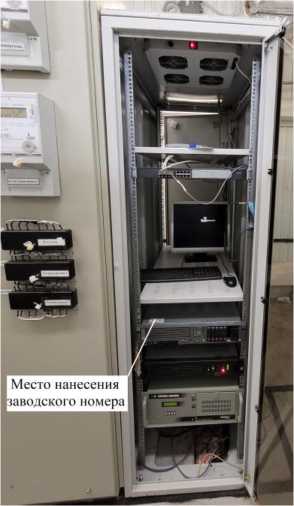

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
Таблица 5 — Комплектность АИИС КУЭ
Наименование |
Обозначение |
Количество, шт. |
1 |
2 |
3 |
Счетчик электрической энергии многофункциональный |
СЭТ-4ТМ.03 |
11 |
Трансформатор тока |
ТЛШ-10 |
12 |
АМТ 3/145 |
7 | |
Трансформатор напряжения |
ЗНОЛ.06 |
12 |
STE3/145 |
3 | |
Устройство сбора и передачи данных |
«ЭКОМ-3000» |
1 |
Устройство синхронизации времени |
УСВ-3 |
1 |
Сервер баз данных |
Сервер ИВК |
1 |
Документация | ||
Формуляр |
ФО 26.51/201/23 |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2- Состав измерительных каналов АИИС КУЭ
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВКЭ |
§ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
Ноябрьская ПГЭ, ОУО-110 кВ, яч.4, ВЛ-110 кВ НПГЭ-Городская |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 |
«ЭКОМ-3000», рег.№17049-09 |
УСВ-3, рег.№ 84823-22, Сервер ИВК |
2 |
Ноябрьская ПГЭ, ОУО-110 кВ, яч.6, ВЛ-110 кВ Н1 ПЭ-Летняя |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
3 |
Ноябрьская ПГЭ, ОУО-110 кВ, яч.8, ВЛ-110 кВ НПГЭ-Владимирская |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
4 |
Ноябрьская ПГЭ, ОУО-110 кВ, яч.10, ВЛ-110 кВ НПГЭ-Янга-Яха |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
5 |
Ноябрьская ПГЭ, ОУО-110 кВ, яч.11, ВЛ-110 кВ НПГЭ- Холмогорская 2 |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
6 |
Ноябрьская ПГЭ, ОУО-110 кВ, РТСН, ВЛ-110 кВ НПГЭ- Холмогорская -1 |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
7 |
Ноябрьская ПГЭ, ОУО-110 кВ, РТСН, ВЛ-110 кВ НПГЭ-Холмогорская-2 |
АМТ 3/145 1000/1 Кл. т. 0,2 Рег.№ 37109-08 |
STE3/145 110000/^3/100/^3 Кл. т. 0,2 Рег.№ 33110-06 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 |
«ЭКОМ-3000», рег.№17049-09 |
УСВ-3, рег.№ 84823-22, Сервер ИВК |
8 |
Ноябрьская ПГЭ, 1Г ПТ 10,5 кВ |
ТЛШ-10 4000/5 Кл. т. 0,2S Рег.№ 11077-07 |
ЗНОЛ.06 10500/^3/100/^3 Кл. т. 0,2 Рег.№ 3344-08 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
9 |
Ноябрьская ПГЭ, 1Г ПТ 10,5 кВ |
ТЛШ-10 2000/5 Кл. т. 0,2S Рег.№ 11077-07 |
ЗНОЛ.06 10500/^3/100/^3 Кл. т. 0,2 Рег.№ 3344-08 |
СЭТ-4ТМ.03. Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
10 |
Ноябрьская ПГЭ, 2Г ПТ 10,5 кВ |
ТЛШ-10 4000/5 Кл. т. 0,2S Рег.№ 11077-07 |
ЗНОЛ.06 10500/^3/100/^3 Кл. т. 0,2 Рег.№ 3344-08 |
СЭТ-4ТМ.03. Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
11 |
Ноябрьская ПГЭ, 2Г ПТ 10,5 кВ |
ТЛШ-10 2000/5 Кл. т. 0,2S Рег.№ 11077-07 |
ЗНОЛ.06 10500/^3/100/^3 Кл. т. 0,2 Рег.№ 3344-08 |
СЭТ-4ТМ.03. Кл. т. 0,2S/0,5 Рег.№ 27524-04 | ||
Примечания:
|
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
Номер ИК |
Вид электрической энергии |
Границы погрешности в нормальных условиях, (±5), % |
Границы погрешности в рабочих условиях, (±5), % |
1-7 |
Активная |
0,6 |
1,3 |
Реактивная |
1,0 |
2,3 | |
8-11 |
Активная |
0,6 |
0,9 |
Реактивная |
1,0 |
1,8 | |
Пределы абсолютной погрешности смещения шкалы времени | |||
компонентов СОЕВ АИИС КУЭ относительно национальной |
5 | ||
шкалы координированного времени Российской Федерации UTC (SU), (±) с |
Примечания:
-
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).
-
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95
-
3 Границы погрешности результатов измерений приведены при cos ф=0,8 (sin ф=0,6), токе ТТ, равном 5 % от 1ном и для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от 0 до+ 35 °С.
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
Наименование характеристики |
Значение |
Количество ИК |
11 |
Нормальные условия: параметры сети: | |
- напряжение, % от ином |
от 98 до 102 |
- ток, % от 1ном |
от 100 до 120 |
- коэффициент мощности |
0,8 |
- частота, Гц |
от 49,6 до 50,4 |
температура окружающей среды, °С |
от +21 до +25 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от ином |
от 90 до 110 |
- ток, % от 1ном |
от 1 до 120 |
- коэффициент мощности |
от 0,5инд до 0,87емк |
- частота, Гц |
от 49,6 до 50,4 |
температура окружающей среды для ТТ, ТН, °С |
от -40 до +40 |
температура окружающей среды для счетчиков, °С |
от 0 до +35 |
температура окружающей среды для УСПД «ЭКОМ-3000», °С |
от -40 до +50 |
температура окружающей среды для сервера ИВК, °С |
от +10 до +35 |
атмосферное давление, кПа |
от 80,0 до 106,7 |
относительная влажность, %, не более |
98 |
Надежность применяемых в АИИС КУЭ компонентов: Счетчик СЭТ-4ТМ.03 (рег. № 27524-04): | |
- среднее время наработки на отказ, ч, не менее |
90000 |
УСПД «ЭКОМ-3000» (рег. № 17049-09): | |
- среднее время наработки на отказ, ч, не менее |
75000 |
УСВ-3 (рег. №84823-22): | |
- среднее время наработки на отказ, ч, не менее |
180000 |
Сервер ИВК: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
Глубина хранения информации: СЭТ-4ТМ.03 (рег. № 27524-04) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
менее |
113,7 |
- при отключении питания, лет, не менее | |
УСПД «ЭКОМ-3000» (рег. № 17049-09) |
5 |
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
менее |
45 |
- при отключении питания, лет, не менее | |
Сервер ИВК: |
5 |
- хранение результатов измерений и информации состояний средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений: резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
-
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике. Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- сервера ИВК.
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на УСПД;
-
- установка пароля на сервер ИВК.
